法兰安装式SMA射频同轴连接器结构

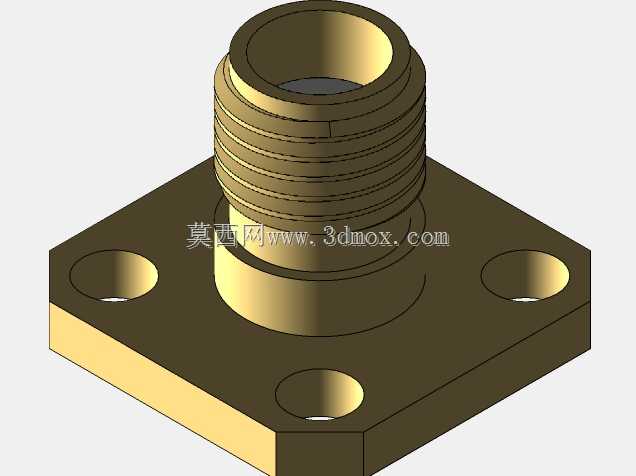

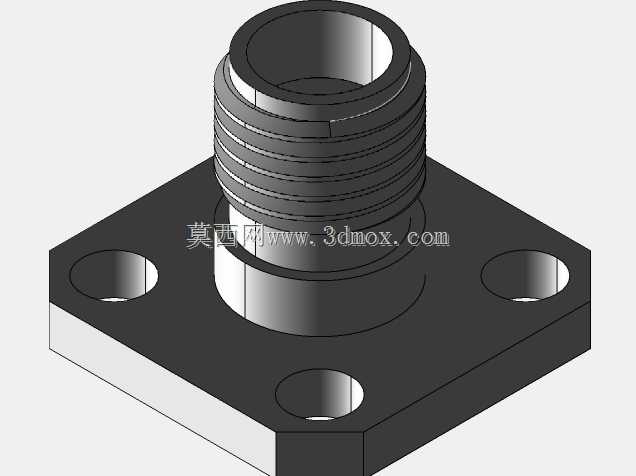

　　这款法兰安装式SMA射频同轴连接器，是射频信号传输链路里最常见的端接部件之一，日常在微波测试设备、无线通信基站前端、射频模块板卡、航空航天机载通讯单元里都能见到它的身影，主要作用是实现射频同轴电缆与设备腔体、电路板射频端口之间的低驻波、低损耗可靠连接，保证高频信号在传输路径上的阻抗连续性，避免信号反射、泄漏带来的链路损耗增大或者通信误码问题。从结构设计来看，这款连接器采用四孔方形法兰作为安装固定结构，这种设计的核心考量是安装后的抗振性能与密封适配性，相比螺纹旋入式的SMA接头，法兰固定的方式在高振动工况下不会出现接头旋合松动的问题，四个安装孔的位置度公差在建模时严格控制在±0.05mm以内，保证和设备面板上的安装孔位完全对齐，

　　不会出现装配时强行拉扯导致的内导体偏移问题。法兰盘的厚度设计兼顾了结构强度与安装空间占用，既不会因为过薄在锁紧安装螺丝时出现法兰变形，导致接头端面与面板贴合不严出现信号泄漏，也不会因为过厚额外占用设备内部的轴向空间。接头的外导体采用黄铜镀金的材质方案，建模时还原了外导体上的标准SMA外螺纹结构，螺纹精度按照6g公差带设计，和配套的SMA公头旋合时，能保证内外导体的配合间隙控制在合理范围，实现50Ω的标准特性阻抗匹配，这也是射频连接器设计里最核心的要点——整个信号传输路径上的阻抗不能出现突变，否则会在阻抗不连续点产生信号反射，直接影响整个射频链路的驻波比指标。内导体的插孔部分采用开槽弹性结构设计，建模时还原了插孔的开槽缝隙与收口角度，

　　保证和公头内导体插合时接触压力均匀，接触电阻稳定在毫欧级，避免长期使用后接触不良导致的信号衰减增大或者互调指标恶化。接头与法兰连接的根部做了圆角过渡处理，这个细节设计是为了降低加工时的应力集中，同时也能在装配时避免锐边刮伤安装面板上的密封胶圈，如果是需要气密防护的设备腔体，这个法兰端面可以加装导电橡胶密封圈，既实现电磁屏蔽，又能满足IP67级别的防护要求。从安装边界来看，这款连接器的法兰外形为正方形，四个安装孔对称分布在法兰四角，安装时不需要额外考虑接头的周向旋转定位，只要四个螺丝孔对齐即可完成装配，相比带定位销的接头安装效率更高，适合批量生产的通讯设备装配场景。接头的轴向总长度从法兰贴合面到外导体螺纹端面的尺寸经过严格控制，保证公头旋合后，插合深度符合SMA连接器的标准规范，不会出现插合过深顶坏内导体，或者插合过浅导致接触不良的问题。在实际工程选型中，这类法兰安装的SMA接头常用于设备面板上的外接射频端口，比如信号发生器、频谱分析仪的前面板射频输出口，或者是室外通讯基站的天线馈线连接端口，因为法兰固定的结构可以承受多次插拔的外力，不会像面板固定的螺纹接头那样，多次插拔后出现接头松动、转动的问题。建模过程中，对内外导体的同轴度公差做了严格的装配约束，保证内导体与外导体的轴线重合度误差不超过0.02mm，这个精度直接影响接头的高频性能，当工作频率到18GHz以上时，哪怕是微小的同轴度偏差，都会导致驻波比明显上升，信号传输效率下降。另外，

　　外导体螺纹末端的退刀槽结构也做了还原，这个结构是机加工时必须的工艺结构，同时也能作为公头旋合时的行程限位，保证公头旋到底后端面与接头端面紧密贴合，实现良好的电磁屏蔽效果，避免外部电磁干扰进入传输链路，也防止内部的射频信号向外辐射干扰其他电路模块。在电路板直连的应用场景中，这款连接器的内导体尾部可以设计为插针结构，直接穿过电路板上的焊盘进行焊接，法兰盘则通过螺丝固定在电路板或者设备腔体上，保证连接器与电路板之间的连接牢固，不会因为馈线拉扯导致焊盘脱落。整个模型的结构完全按照实际量产的SMA法兰接头尺寸建模，所有配合尺寸都符合射频连接器的相关行业标准，可以直接用于通讯设备的结构设计装配，模拟实际的装配干涉情况，验证安装空间是否满足要求，也可以用于射频模块的结构仿真，评估接头安装后的应力分布情况。
