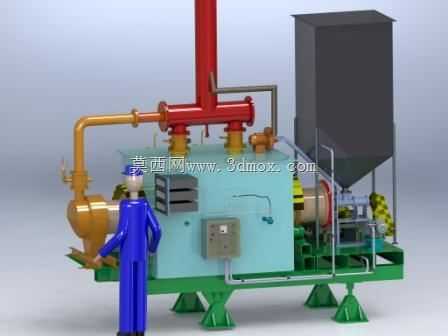

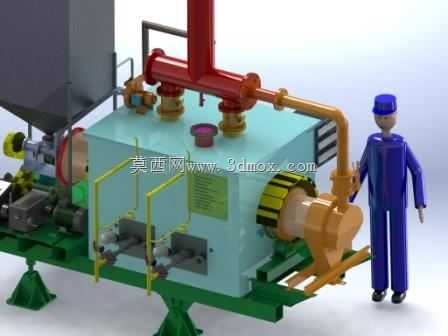

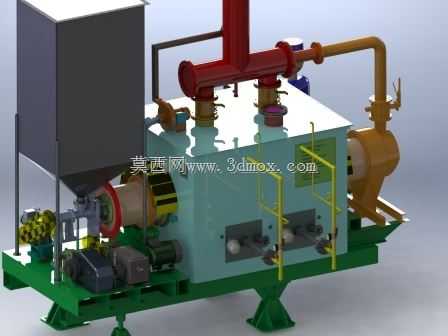

这套设备的三维建模过程中,最先敲定的是主反应舱的安装边界,整体撬装底座采用型钢焊接框架结构,横向安装跨度控制在3.2米,纵向深度1.8米,设备最高点为排气管道顶端,距安装基准面高度2.7米,所有外接管路接口均预留0.4米以上的操作检修空间,撬装底座预设6个M24规格的地脚螺栓固定孔,适配常规硬化工业地坪的安装要求,无需额外做复杂的混凝土基础浇筑,能大幅缩短现场安装的施工周期。
从实际应用场景来看,这套装置主要面向农林废弃物资源化处理、小型工业供热补能、生物质炭联产三类场景,可处理粒径10-50mm的木质碎料、果壳、秸秆压块等原料,适配不同产区的原料特性,无需对原料做深度烘干预处理,进料含水率允许在15%-25%区间波动,降低了前端原料预处理的设备投入与运行成本。设备运行时,原料通过顶部的密封进料仓落入热解区,在欠氧环境下完成低温热解过程,热解产生的可燃气经过内置的除尘过滤通道后,直接进入后端的燃烧腔与补入的空气充分混合燃烧,燃烧产生的高温烟气可对接余热锅炉、烘干风道等用热终端,热解过程中产生的生物质炭则通过下部的密封出料机构连续排出,整套系统可实现连续进料、连续出料的不间断运行,单台设备的原料处理量覆盖25kg/h到100kg/h的调节区间,可根据实际用热需求、原料供给量灵活调整运行负荷。

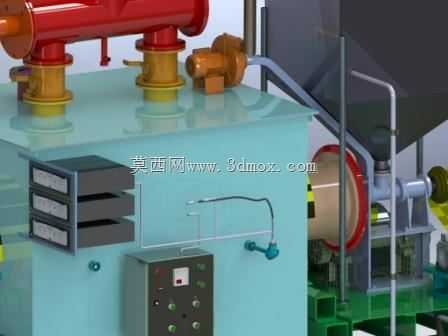

结构设计上,主反应舱采用双层夹套结构,内层采用耐高温锅炉钢焊接成型,外层敷设硅酸铝保温层后用薄钢板做防护外壳,夹套层内预留空气预热流道,将参与燃烧的补风提前预热至120℃以上,既降低了反应舱的表面散热损失,又能提升燃烧腔的燃烧效率,减少不完全燃烧产生的污染物排放。管路系统的布局充分考虑了介质流向与检修便利性,热解气输送管路采用大曲率半径的弯头设计,避免管路内积灰堵塞,管路最低处设置清灰口,可在不停机的状态下完成管路积灰的清理作业;排气管道上预留温度、压力检测接口,可直接对接常规的工业传感元件,实现运行参数的实时监测;设备侧面设置两处带防护栏杆的操作平台,对应热解区、燃烧区的检修口位置,日常运维时无需搭建临时登高设施,单人即可完成常规的检查、清灰作业。进料机构采用螺旋密封进料结构,配合双层翻板阀实现进料过程的气封,避免热解气从进料口溢出,保障运行现场的操作安全;出料机构采用水冷螺旋结构,将排出的高温生物质炭冷却至60℃以下,避免高温炭出料后接触空气发生自燃,同时可回收出料过程的余热用于补风预热,进一步提升系统的整体热效率。
建模过程中对所有运动部件做了干涉校验,螺旋进料轴、出料轴的转动范围内无结构干涉,检修门的开启角度可达120°,开启后不会与周边的管路、护栏发生碰撞,所有法兰连接位置均预留了螺栓拆装的操作空间,现场装配时无需使用特殊工装即可完成管路的对接与密封件的更换。设备的撬装底座上集成了所有支撑结构,进料仓、反应舱、燃烧腔、管路系统、护栏均固定在同一底座框架上,运输时可作为整体单元进行吊装,无需拆分部件,到场后仅需对接进料、出料、排气、电路接口即可投入运行,适配分布式生物质处理站点的快速部署需求。针对不同原料的热解特性差异,反应舱内部的热解区、燃烧区设置了可调节的配风机构,可通过调整不同位置的补风量,控制热解温度、燃烧温度,适配不同原料的热解气化需求,避免原料结焦堵塞,保障设备长期稳定运行。
