双腔卧式木炭干馏炭化生产炉结构

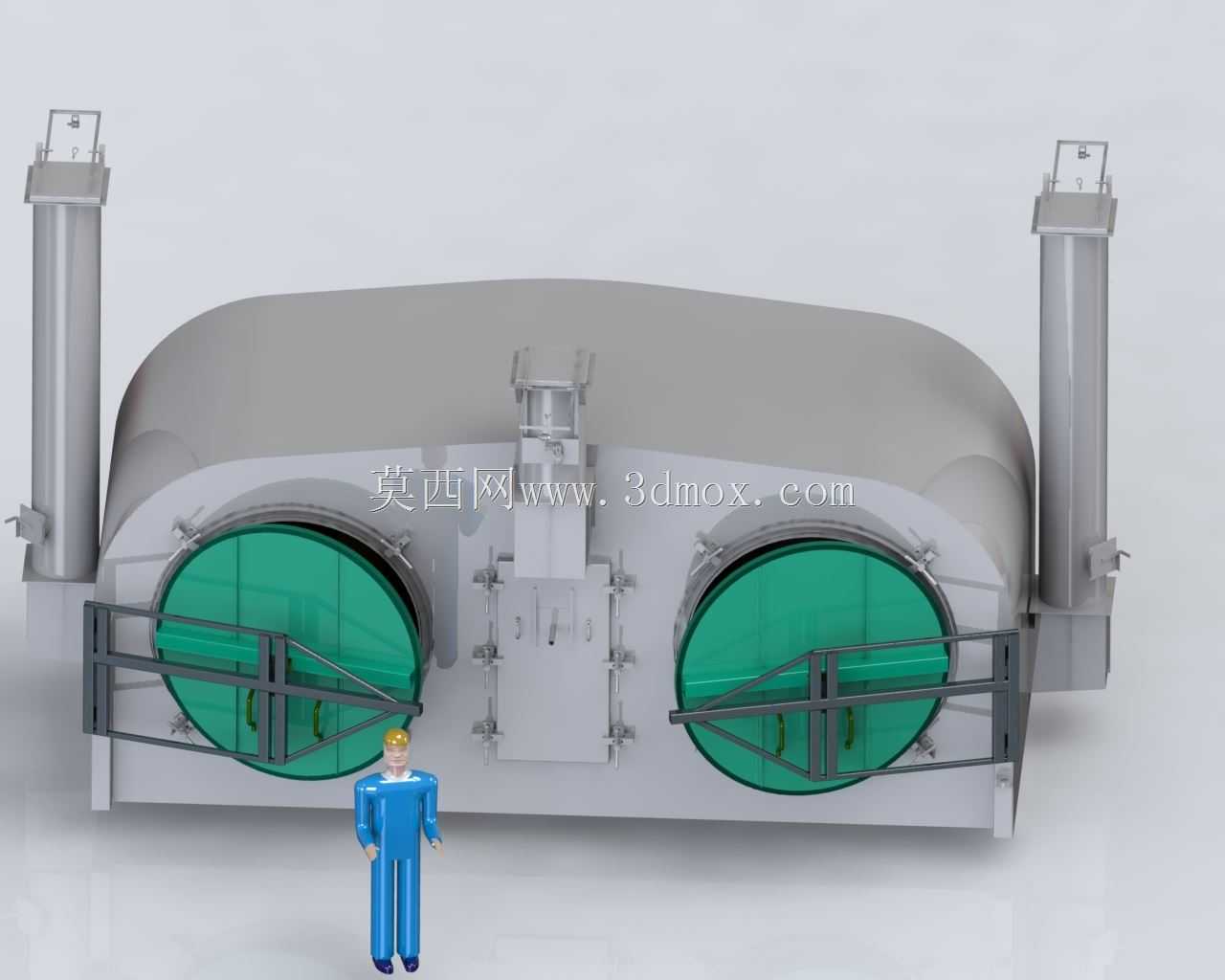

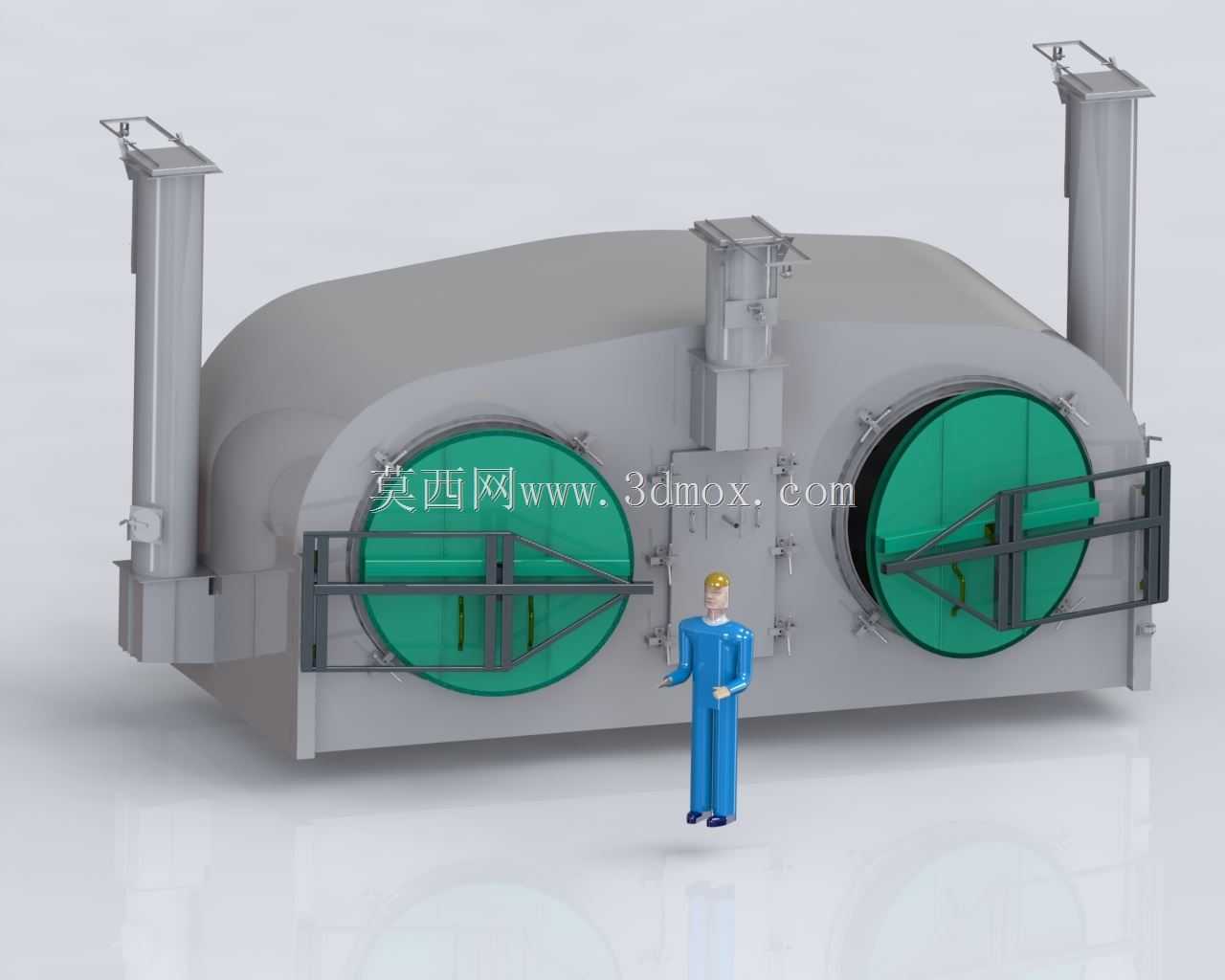

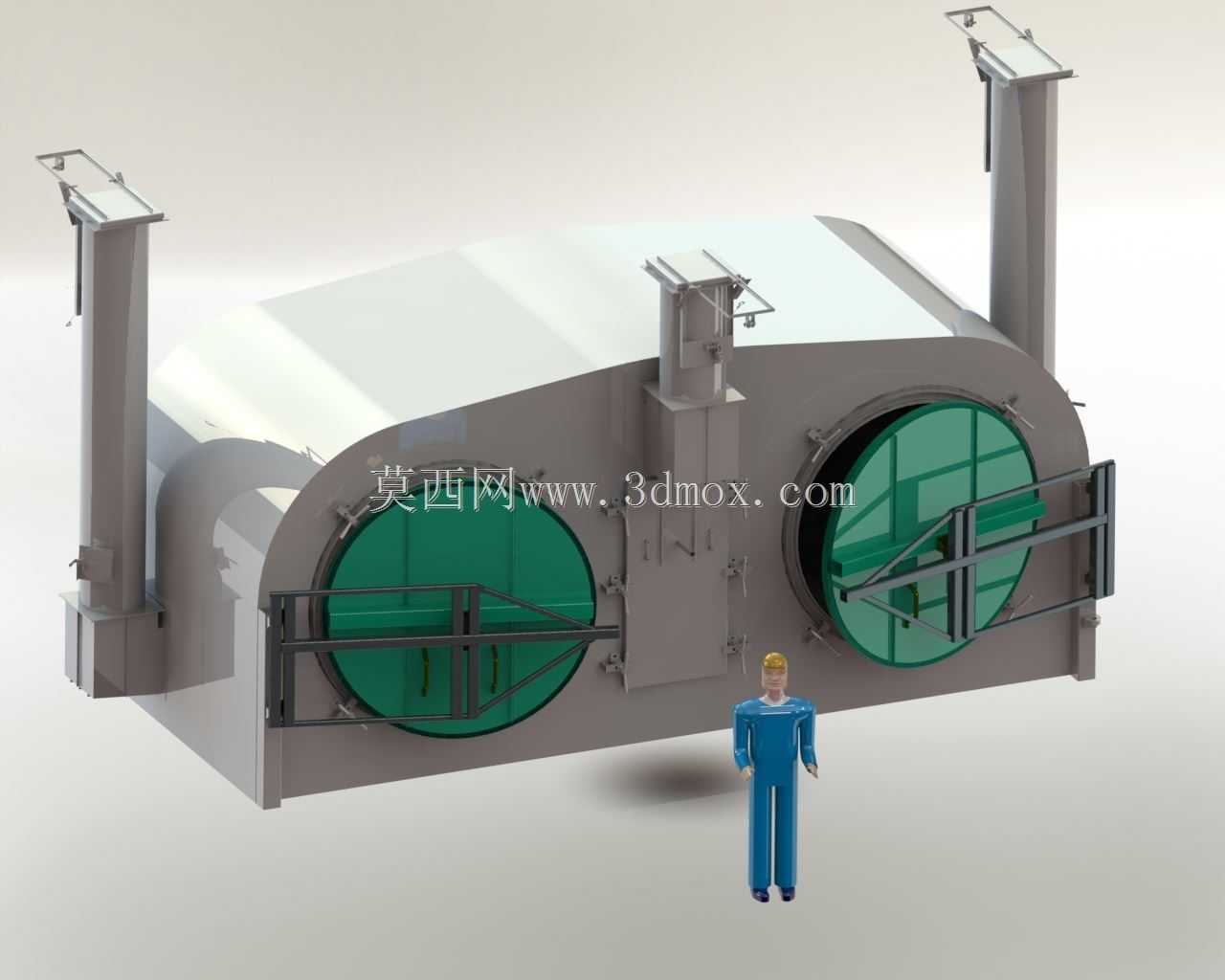

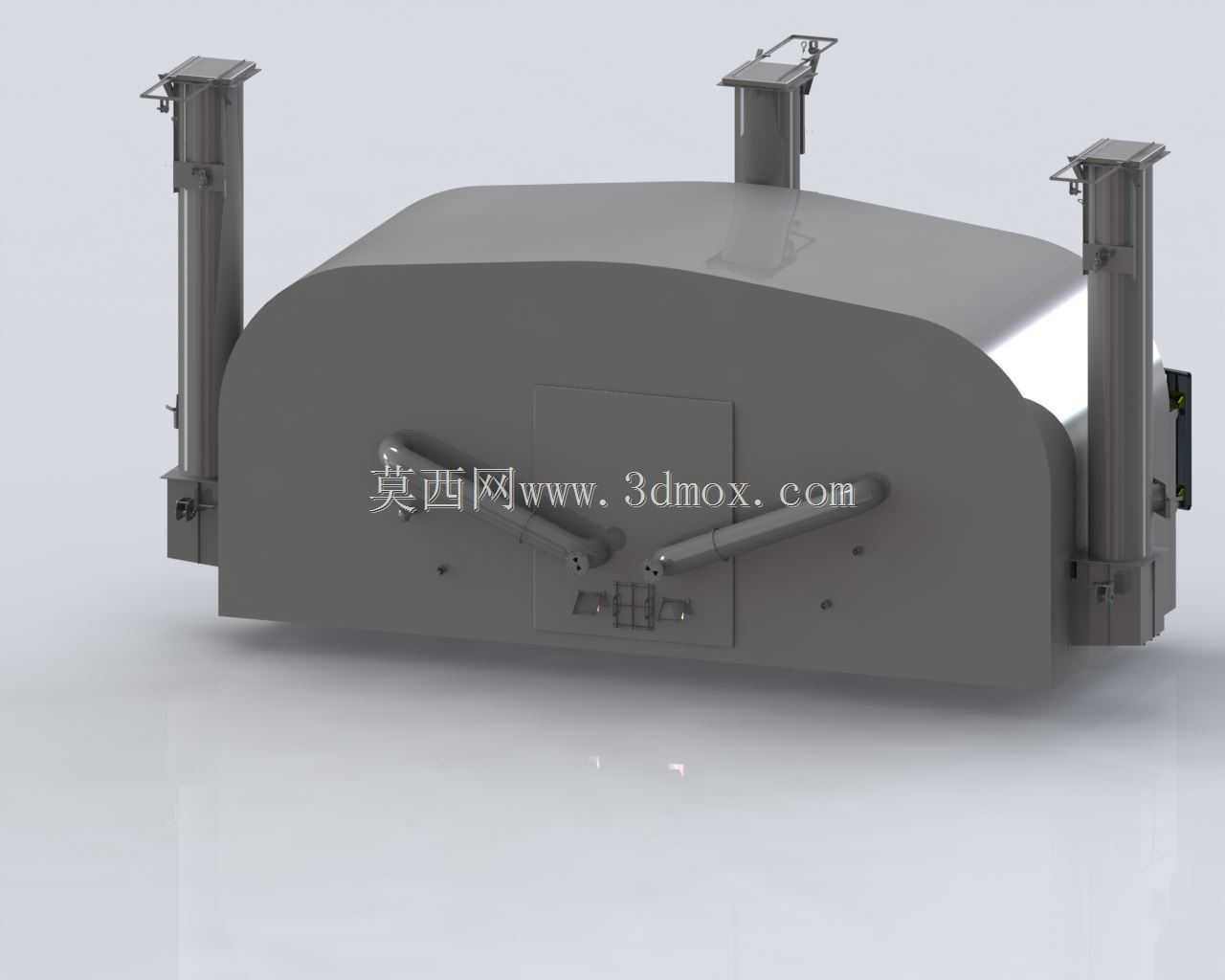

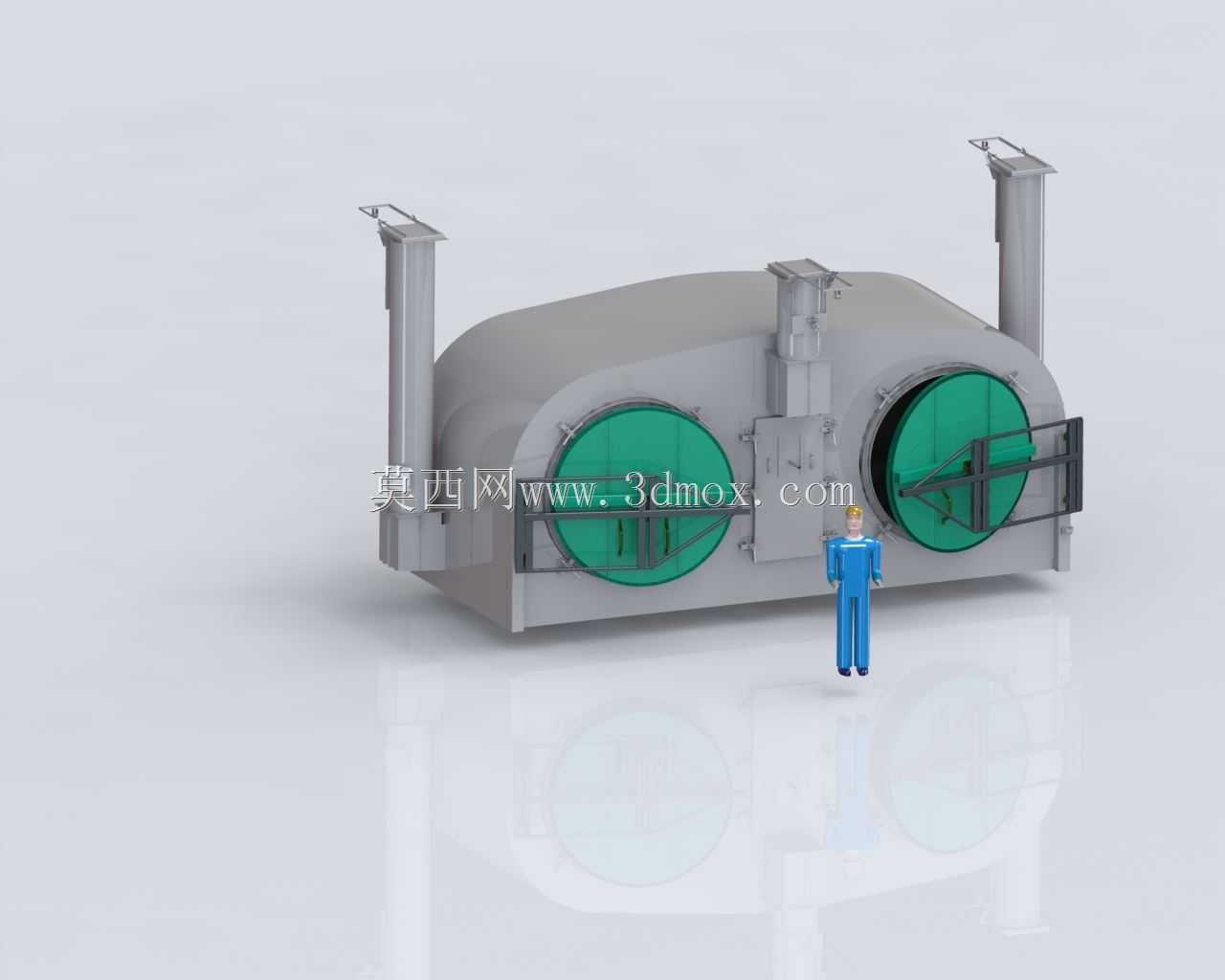

　　这套双腔卧式炭化设备的三维结构，核心面向林产加工场景下的机制炭、原木段炭化生产需求，适配山地林间原料就近加工的小型生产点位，也可对接规模化生物质炭化生产线的模块化单元部署，解决传统单炉炭化作业间歇等待、热能不能循环利用的痛点。从结构布局来看，设备采用卧式双干馏腔对称排布的设计，两个炭化腔分别配置独立的密封端盖，端盖采用快开式锁紧结构，配合耐高温密封件保证腔体内的绝氧热解环境，两个腔体可交替完成进料、炭化、冷却、出料工序，实现生产流程的连续化衔接，避免单炉作业时升温、降温过程的热能空耗。设备主体外壳采用碳钢板卷焊成型，内部衬有耐火保温层，减少炭化过程中的热量向外散失，顶部设置的两个排烟烟囱分别对接两个腔体的热解气导出通道，

　　可将炭化过程中产生的可燃热解气导入设备自带的燃烧室内充分燃烧，燃烧产生的高温烟气通过夹套层回流为干馏腔提供炭化所需热量，实现热能的自给自足，不需要额外持续补充外部燃料，大幅降低炭化过程的能耗水平。从安装边界来看，设备整体为卧式落地结构，底部设置有一体式承重底座，不需要额外浇筑复杂的混凝土基础，仅需要对安装点位的地面做硬化找平处理即可部署，设备两侧需要预留不小于端盖全开直径的操作空间，方便人员完成进料、出料以及端盖密封件的检修维护作业，烟囱的安装高度需要高于周边建筑或林木的高度，满足烟气排放的扩散要求，避免烟气倒灌影响作业环境。设备的燃烧室布置在两个干馏腔的中间下部位置，燃烧器配风结构采用分级进风设计，

　　可根据热解气的产出量调节进风比例，保证热解气充分燃烧的同时，避免过量冷风进入夹套层降低腔体升温效率，夹套层内部设置有导流隔板，引导高温烟气沿干馏腔外壁均匀流动，保证腔体内各区域的温度差控制在合理范围内，避免出现局部温度过高导致原料炭化过度、或是局部温度不足导致炭化不完全的问题。在结构设计过程中，充分考虑了炭化作业的热胀冷缩特性，干馏腔与外壳夹套之间设置有热膨胀补偿结构，避免长期高温作业下焊缝出现开裂泄漏的问题，端盖的锁紧机构采用偏心压杆结构，单人即可完成端盖的开合与锁紧操作，不需要借助额外的吊装设备，适配小型生产点位的人员作业能力。设备还预留了温度检测接口，可在干馏腔内部、夹套层、燃烧室位置安装温度传感器，

　　对接外部温控系统实现炭化过程的温度曲线自动控制，根据不同原料的炭化工艺要求调节各阶段的升温速率、保温时长，稳定产出固定碳含量达标、机械强度符合要求的木炭产品。这套结构同时适配原木段、竹段、成型生物质棒等多种原料的炭化作业，不需要对设备主体结构做大幅改造，仅需要根据原料的尺寸调整腔体内的物料托架间距即可，两个腔体独立运行的设计，也可在单腔体需要维护检修时，另一个腔体维持低负荷生产，降低设备停机对生产进度的影响。从实际作业流程来看，原料装填时打开端盖将预处理好的原料整齐码放在腔体内的托架上，关闭端盖并锁紧密封后，即可启动燃烧室的引燃结构，初期使用少量外接燃料引燃腔体内的原料，待热解气大量产出后即可切换为热解气自持燃烧模式，炭化过程中产生的木醋液、木焦油等副产物可通过烟囱下部的冷凝收集接口导出收集，待炭化过程完成后，关闭腔体与燃烧室的连通阀门，让腔体在密封状态下自然冷却到安全温度，即可打开端盖取出成品木炭，整个过程中两个腔体交替作业，让燃烧室始终处于稳定的工作温度区间，减少反复启停带来的热能损耗与结构热疲劳损伤。
