散装物料热加工多功能旋转炉结构设计

　　在活性炭制备、废弃吸附剂资源化回收、粉体矿物热改性这类散装物料热加工场景里，这类兼具直接与间接加热能力的旋转炉，是替代传统单加热模式回转设备的核心装备，很多中小规模的炭材料加工、危废吸附剂再生线，都会优先选用这类集成多工艺段的炉型，减少多台设备串联带来的物料转运损耗、热量散失与占地冗余。从实际生产用途来看，该设备可覆盖散装粒状、粉状物料的燃烧焙烧、低温干燥、高温活化、失活物料再生以及饱和吸附剂再活化全流程工序，不需要针对不同热加工环节单独配置专用炉体，单台设备即可完成从原料预处理到成品产出的多段热加工，适配木质原料制炭、煤质颗粒炭活化、饱和活性炭脱附再生、矿物粉体煅烧改性等多种生产需求。设备的核心功能特性在于双加热模式的集成设计，

　　间接加热段采用夹套式炉胆结构，热媒在夹套内循环与物料间接换热，避免燃烧烟气直接接触物料造成污染，可产出高纯度的炭类、矿物类产品；直接加热段可将高温烟气直接通入炉腔与物料接触，大幅提升热效率，适合对杂质含量要求不高的原料预处理、焙烧工序，实际生产中可根据物料纯度要求、工艺温度需求灵活切换或组合两种加热模式，相比传统单一直接加热或间接加热的回转炉，工艺适配性提升40%以上，尤其是针对饱和活性炭再生这类需要先低温干燥脱除游离水、再中温脱附吸附质、最后高温活化修复孔隙的多段温控需求，该炉型可通过不同加热段的温度匹配，一次性完成全流程处理，避免物料反复进出炉体造成的热量损耗与破碎率提升。从设计思路层面来看，整台设备采用模块化分段布局，

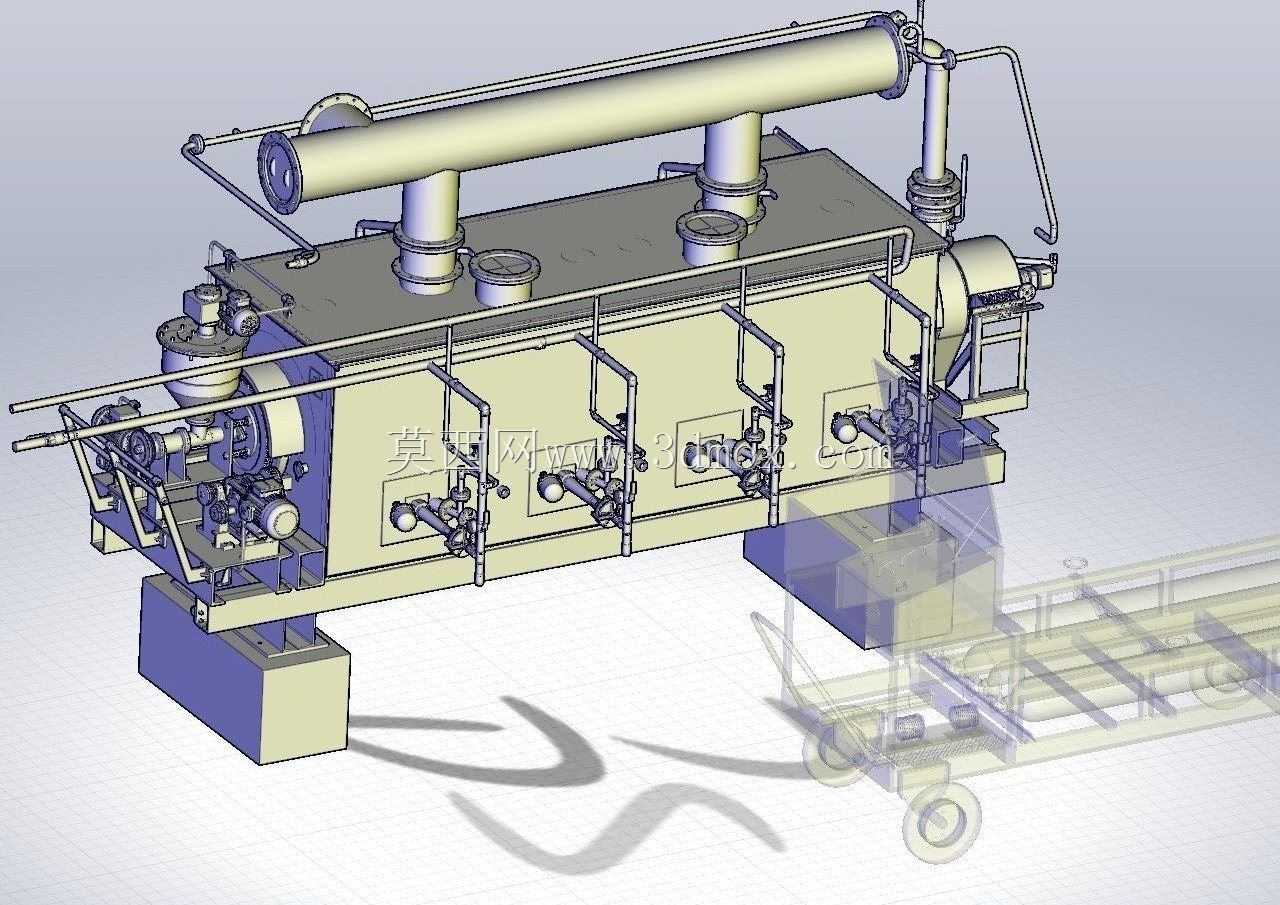

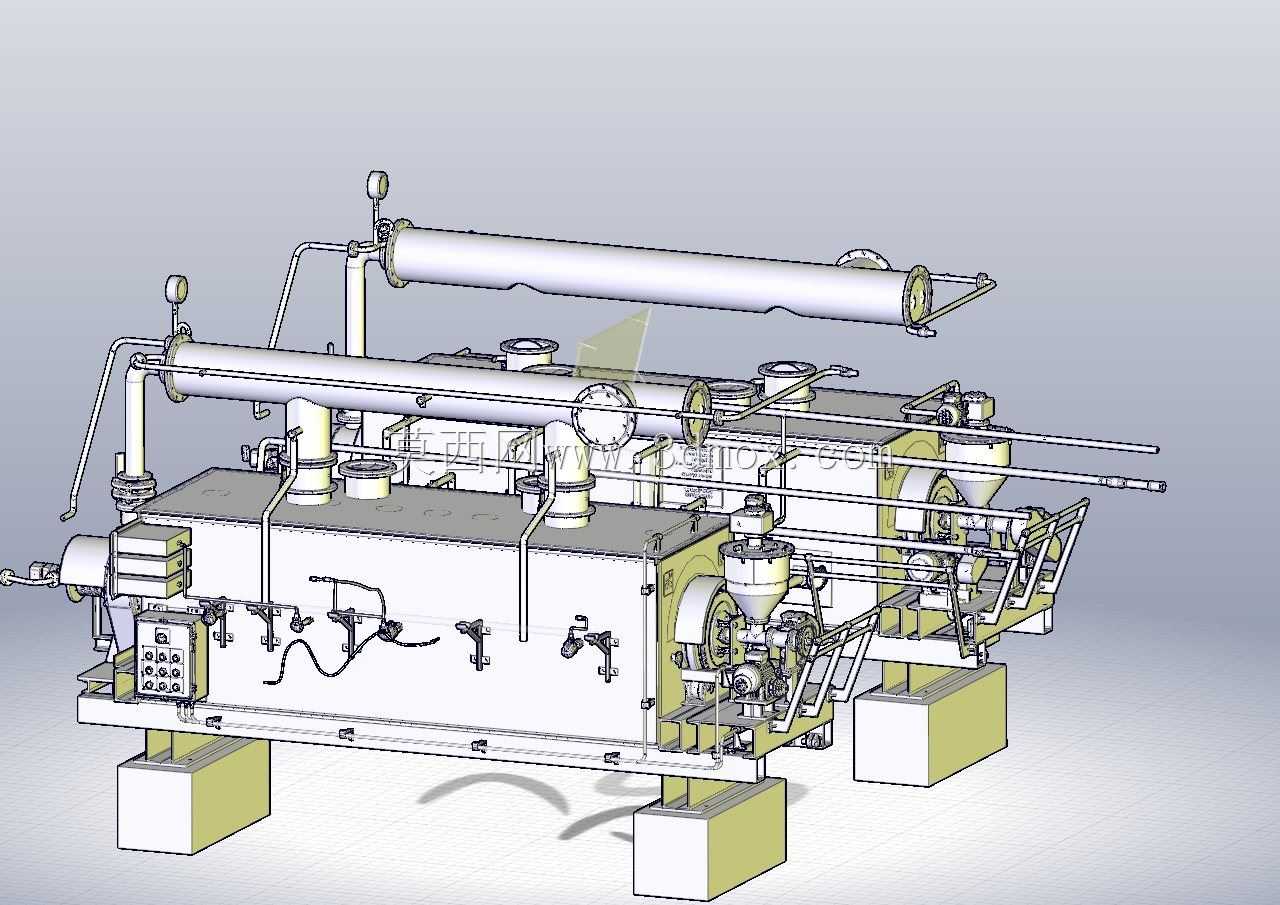

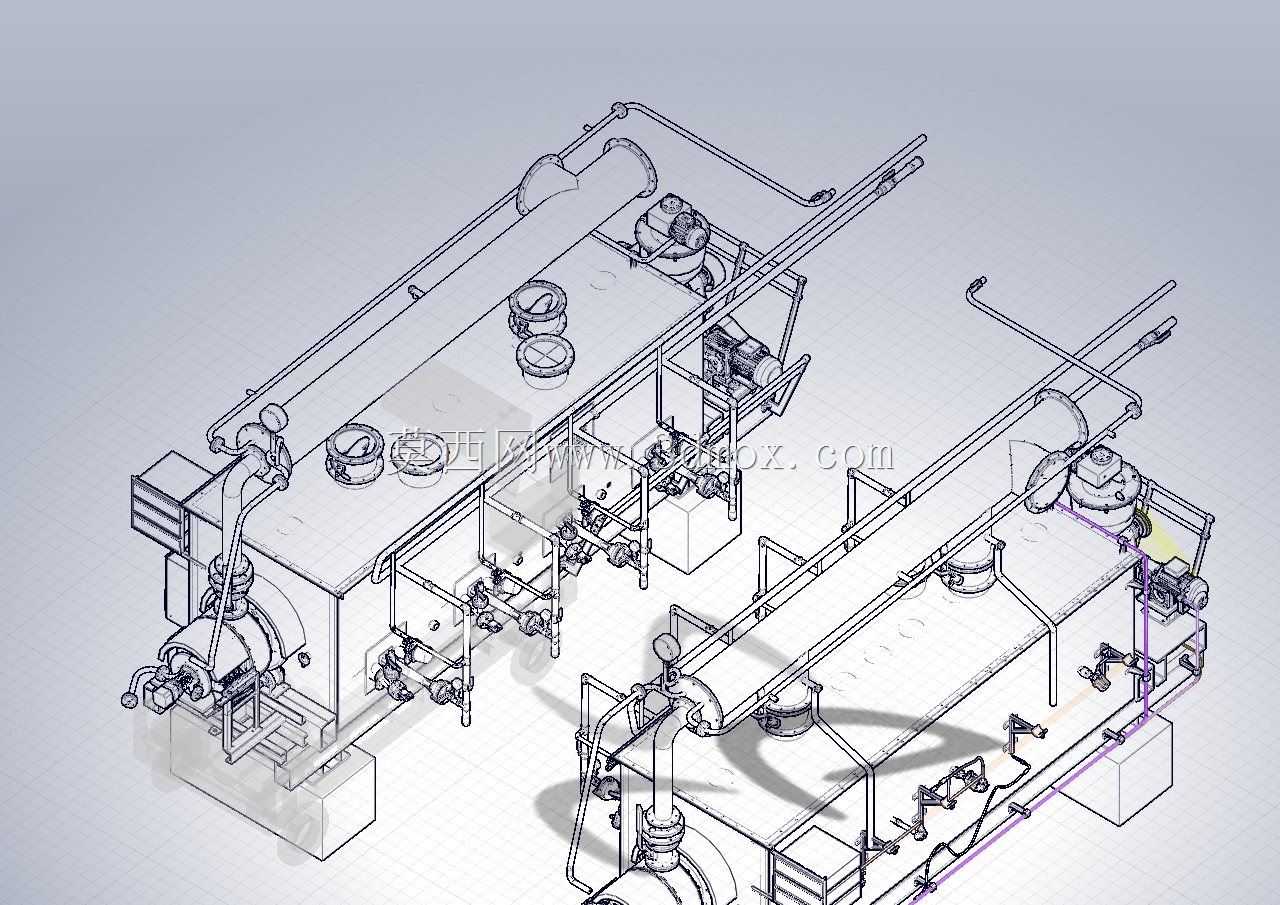

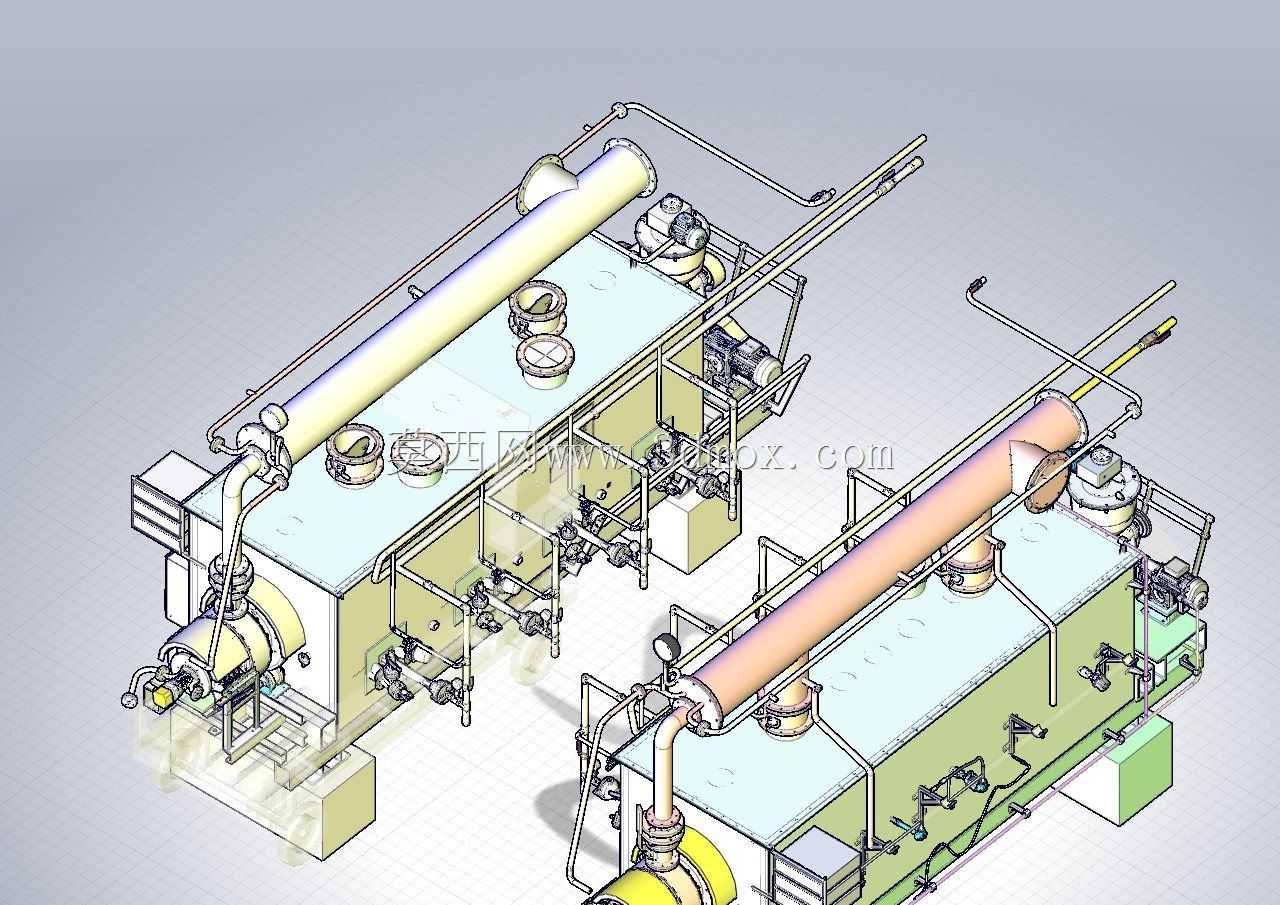

　　沿炉体轴向依次划分干燥段、加热段、冷却段，每个功能段配置独立的温度检测、压力调节与烟气/热媒管路接口，炉体整体采用倾斜安装设计，倾斜角度可根据物料停留时间需求在1.5°-3°范围内调整，炉筒转速通过变频减速机构调节，可适配不同粒径、不同堆积密度的散装物料，确保物料在炉内的停留时间匹配工艺要求；炉体两端采用组合式密封结构，避免炉内烟气外泄或外界空气进入造成炉内氧含量超标，尤其适配活性炭活化这类需要控制缺氧氛围的工艺场景；炉体上方集成了进料斗、排气口、检修人孔与辅助管路支架，所有外接管路均采用快装法兰连接，方便现场安装与后期维护，设备底部的支撑机架采用型钢焊接结构，预留了地脚螺栓安装孔与水平调节垫板，

　　可适配不同平整度的工业厂房地面安装需求。从安装边界与外形尺寸来看，单台设备的整体长度根据处理量不同覆盖8m-14m区间，宽度控制在3.2m以内，设备最高点距离安装地面的高度不超过3.8m，现场安装时需要在炉体两端预留不小于2m的检修操作空间，进料端上方预留1.5m的进料设备安装空间，出料端预留1m的出料输送设备对接空间，设备整体运行荷载均匀分布在底部支撑机架上，不需要额外做重型设备基础，普通硬化工业地面即可满足安装承重要求；炉体的旋转驱动机构布置在设备中部偏下位置，避免与上方的工艺管路产生干涉，所有管路接口的位置与朝向均按照常规工业厂房管线排布习惯设计，可直接对接车间的烟气处理系统、热媒供给系统与进料出料输送系统，不需要额外做大量的管路改向设计。
