间接加热式活性炭活化回收回转窑结构

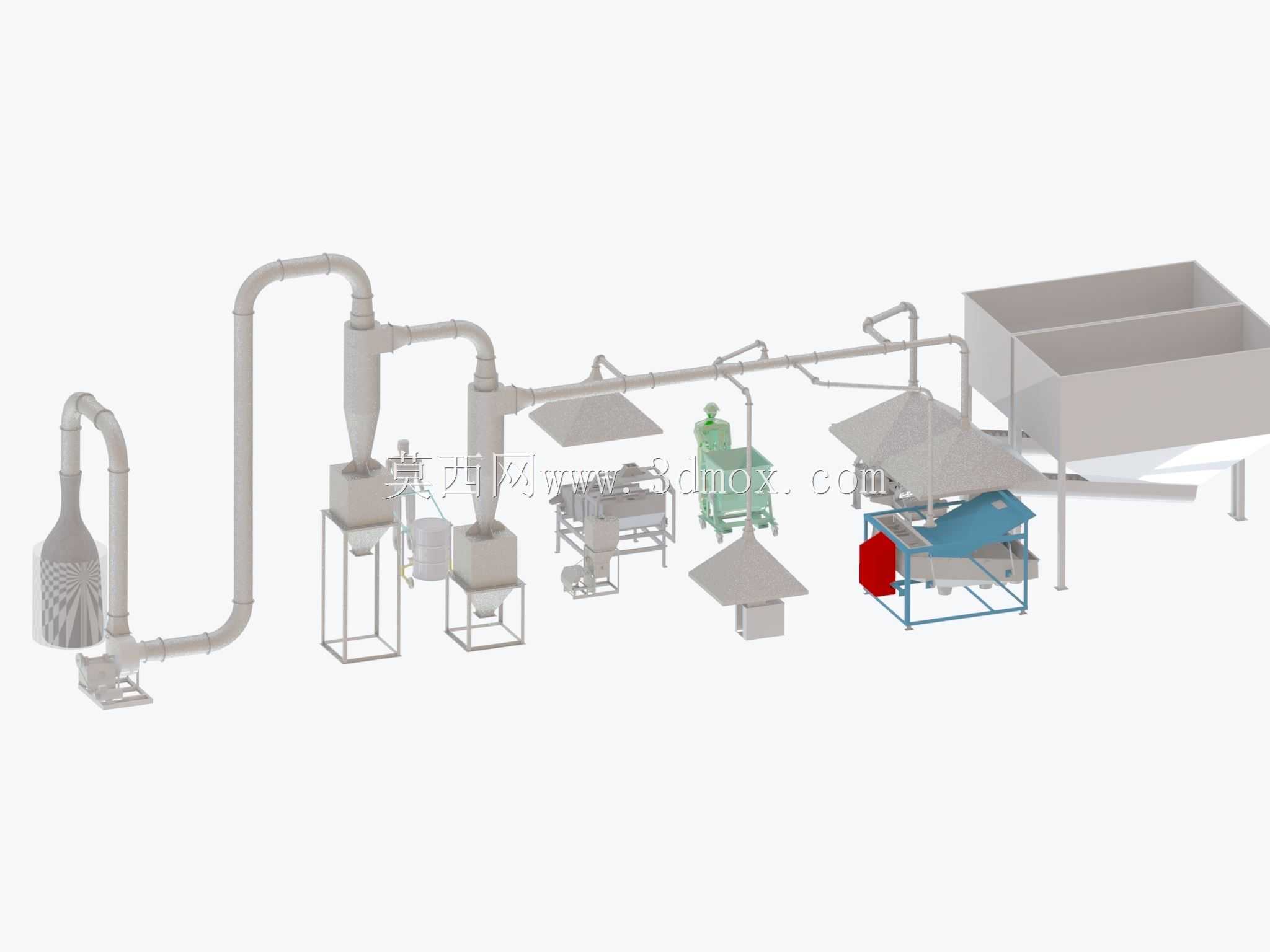

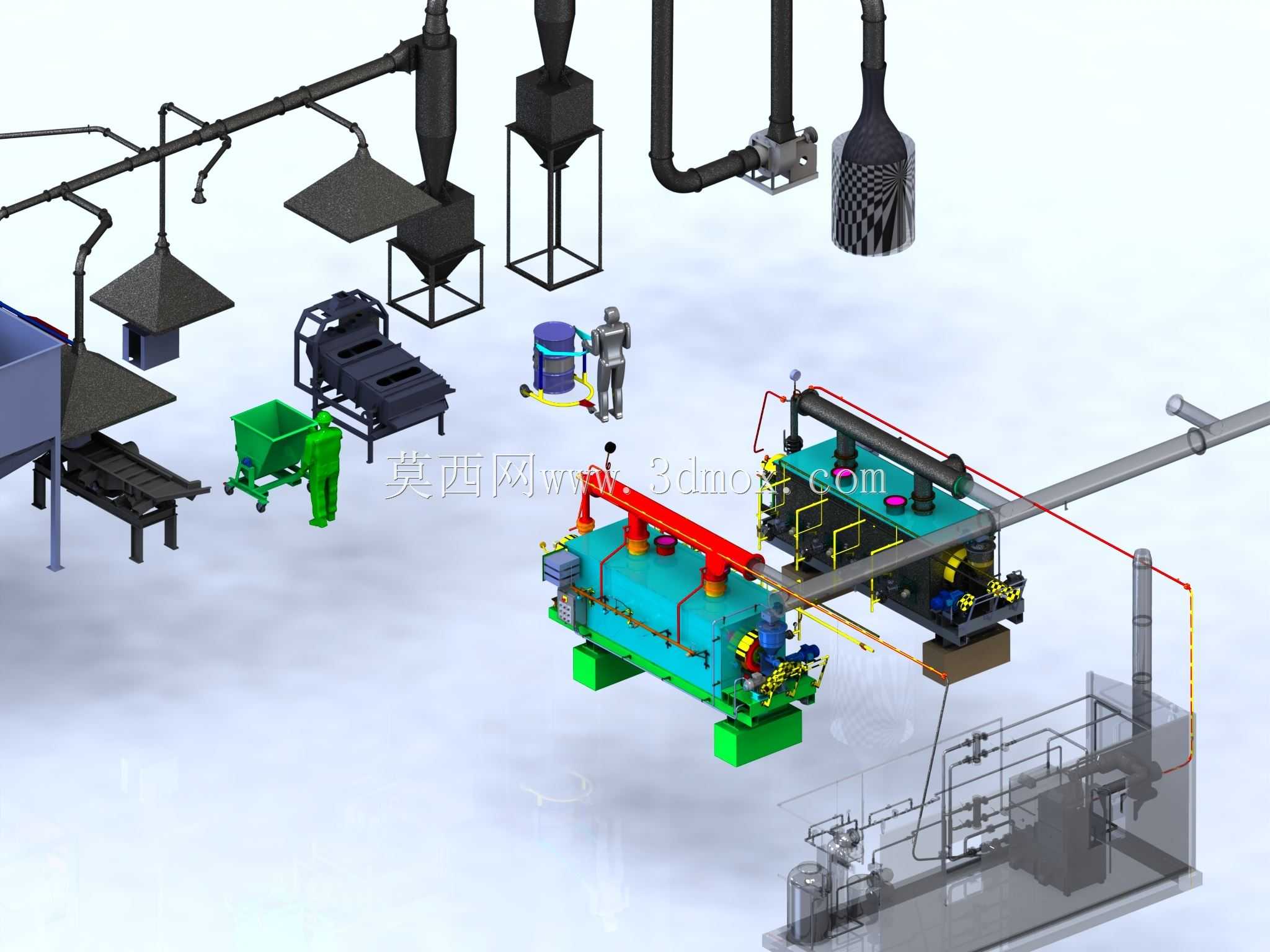

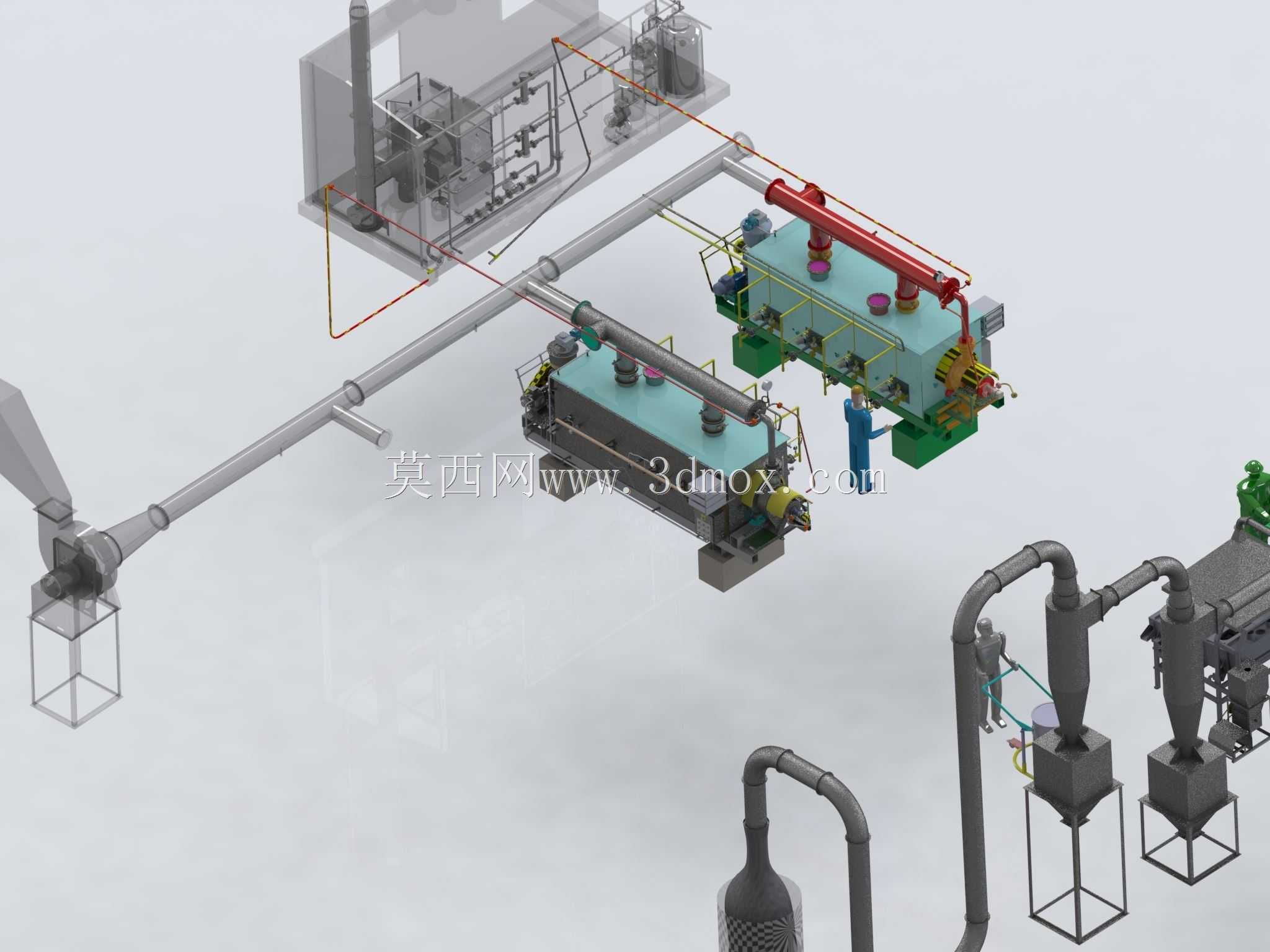

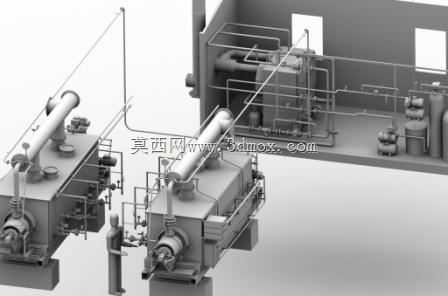

　　这套间接加热式回转活化回收装置，主要面向活性炭饱和吸附后的再生回用场景，在VOCs治理、饮用水深度处理、食品加工脱色、医药精制等产线末端的废炭回收工段应用广泛，区别于直接接触烟气的直热式活化炉，该设备的加热介质与炭料走完全独立的腔道，能避免燃烧烟气混入炭料造成杂质污染，产出的再生活性炭纯度更高，可直接回用于对炭料洁净度有要求的前端生产工序。整套设备的布局顺着炭料流向排布，进料端连接密闭进料输送管道，避免炭料输送过程中粉尘外溢，核心的回转筒体采用倾斜安装设计，筒体转速可根据炭料活化所需停留时间灵活调整，炭料从高端进料口进入后，随着筒体转动缓慢向低端出料端移动，过程中被筒外夹套的高温介质均匀加热，完成干燥、热解、活化的全流程，

　　活化产生的尾气从专门的排气通道引出，接入后端尾气处理单元，不会直接散逸到车间环境中。设备配套的加热单元采用模块化设计，可根据厂区现有能源条件选择蒸汽、导热油或者高温烟气作为热源，夹套内部设置导流结构，让加热介质在夹套内形成稳定的紊流，避免出现局部换热死区，保证筒体内不同区段的温度偏差控制在工艺允许范围内，针对不同吸附质饱和的废炭，可灵活调整各加热区段的温度曲线，适配不同废炭的再生活化需求。在出料端配套了多级气固分离装置，活化完成的高温炭料先经过密闭冷却段降温，避免高温炭料接触空气发生自燃，之后通过闭风卸料阀排出，过程中夹带的少量炭粉随气流进入旋风分离单元回收，减少炭料损耗，整套系统的管路连接均采用法兰密封结构，

　　拆卸检修时可快速分段拆解，不需要整体吊装移位。从安装边界来看，核心回转筒体的长度方向需要预留足够的检修空间，筒体两端的密封组件位置要留出单人操作的维护通道，进料端的输送管道要匹配上游废炭存储出料设备的接口高度，出料端的分离装置下方要预留炭料收集容器的放置空间，整套设备的荷载集中在回转筒体的两端支撑座位置，安装前需要核对基础的承重参数，避免运行过程中出现基础沉降。设备的结构设计充分考虑了长期高温运行的形变问题，筒体支撑采用带自位调心功能的托轮结构，可补偿筒体热胀冷缩产生的轴向与径向位移，两端的密封采用组合式密封结构，既避免外部空气进入筒内造成炭料氧化烧损，也防止筒内活化尾气泄漏，加热夹套的外层设置保温层，减少设备运行过程中的热损耗，

　　降低车间环境的热辐射影响。针对废炭再生过程中可能出现的炭料粘结问题，筒体内壁设置了可更换的扬料板结构，随着筒体转动不断翻搅炭料，避免炭料堆积粘结在筒壁上影响换热效率，扬料板采用耐磨耐高温材质制作，磨损后可直接从检修口更换，不需要整体更换筒体。整套系统的气流管路设置了多个温度、压力检测点位，可实时监测各段的运行参数，匹配自动化控制系统可实现进料量、加热温度、筒体转速、引风量的联动调节，保证再生炭的碘值、亚甲蓝吸附值等指标稳定达到回用要求，相较于直接购置新炭，采用该设备进行废炭现场再生，可大幅降低活性炭采购成本，同时减少废炭外运处置带来的环保风险。
