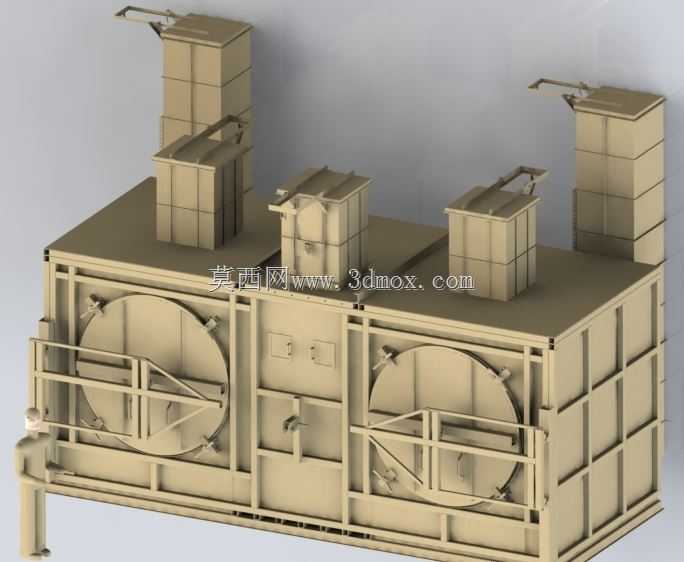

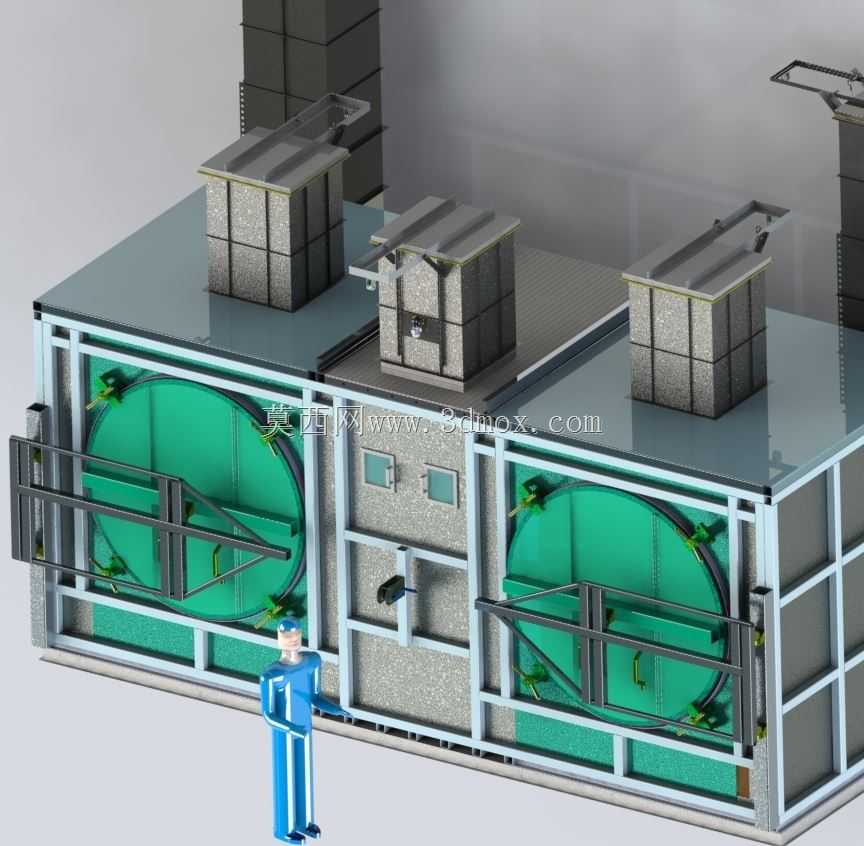

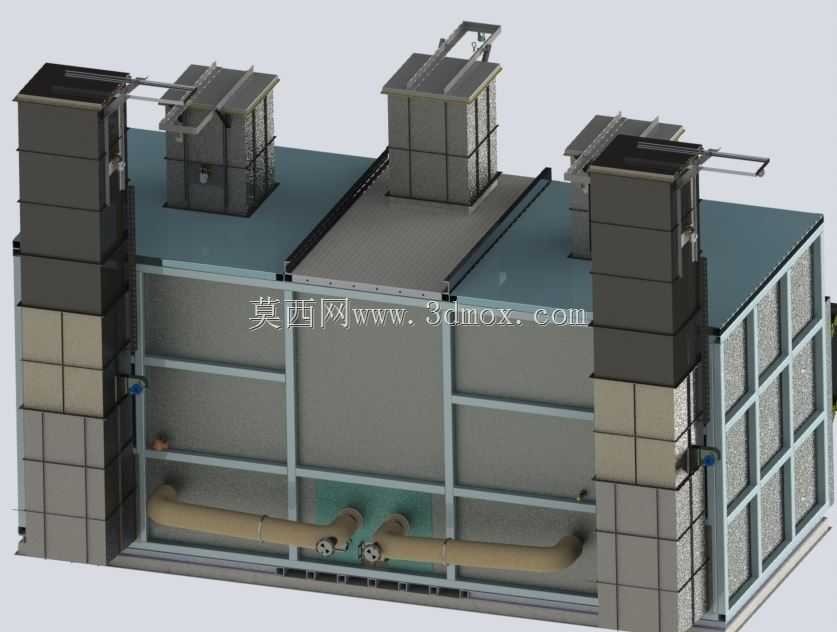

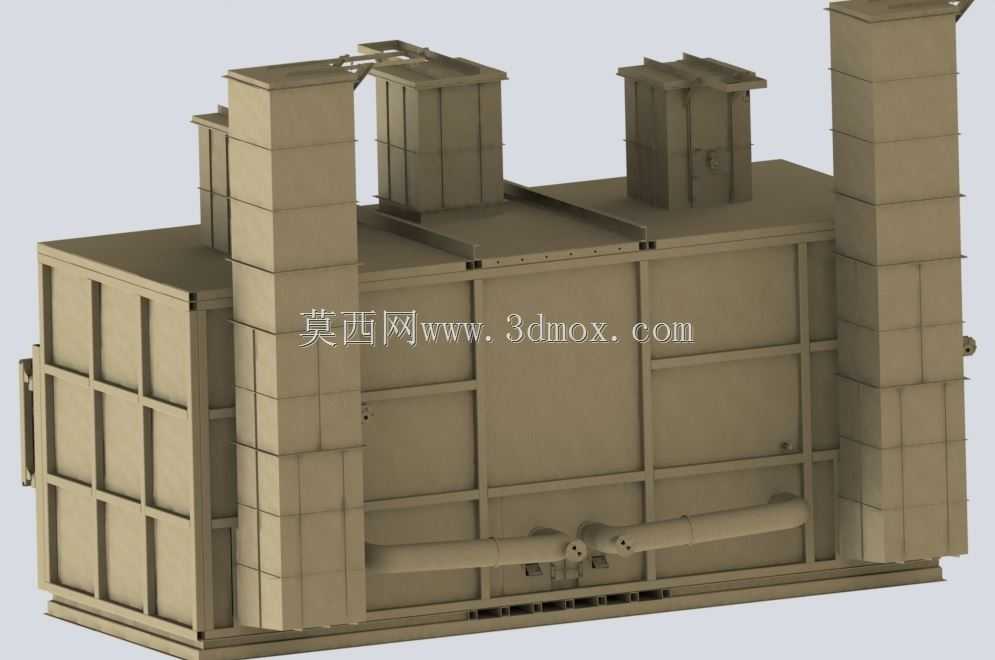

带固定及移动烘箱的木炭燃烧水平干馏装置

　　在生物质炭化加工的中小规模生产场景中，这类集成了固定与移动式烘箱的水平干馏装置，是衔接原料预处理与成品炭产出的核心生产单元，区别于传统单腔立式炭化窑，该设备将燃烧供热、干馏热解、干燥烘干预热多个功能段做了集成化布局，能适配桦木、柞木等不同硬杂木原料的炭化生产需求。从实际生产的功能逻辑来看，设备设置了两个独立的热解干馏腔室，配套独立的熔炉供热单元，可同时支持直接加热与间接加热两种供热模式切换：直接加热模式下，烟气可直接通入干馏腔与原料接触，适合对炭化品质要求统一、原料含水率波动较小的批次生产；间接加热模式则通过腔壁换热完成热解，能避免烟气杂质混入炭料，适合生产高纯度工业用炭的场景。设备配套的烘箱单元分为固定式与移动式两类，

　　固定式烘箱与干馏腔直接连通，可利用干馏过程产生的余热完成入炉原料的预干燥，将原料入炉含水率从自然状态的25%-30%降至12%以内，大幅缩短干馏周期；移动式烘箱则可通过车间配套叉车完成转场对接，既可以对接干馏腔出口完成出炭后的余热烘干冷却，也可单独布置在原料堆存区完成前期预烘，适配不同车间的动线布局需求。从结构设计的工程逻辑出发，整个设备采用模块化框架式焊接结构，外覆保温隔热板材，减少炉体散热损失；炉体下部设置的横向连通烟道，可将熔炉产生的高温烟气均匀分配到两个干馏腔与固定烘箱的换热夹层中，避免腔室内出现局部温度差导致的炭化不均问题；每个干馏腔顶部设置独立的排气烟囱，可根据不同炭化阶段的工艺要求调整排气开度，控制热解气的排出速率，

　　匹配不同原料的热解升温曲线。设备的安装边界尺寸为仅炉体部分长6250mm、宽3700mm、高4000mm，现场安装时需要在炉体周边预留不小于1500mm的操作通道，其中移动式烘箱的对接侧需要预留不小于4000mm的叉车转运空间，顶部烟囱需要高出车间屋面不小于2000mm，满足烟气排放的高度要求。单台设备配置5-8个蒸馏器工位，单个工位可同时容纳4名操作人员完成原料装填、出炭操作，在使用桦木木炭作为燃料供热的工况下，无额外干燥通道配置时单月炭料产出可达50吨，配套干燥通道利用烟气余热预干原料时，单月产出可提升至110吨，且产出的炭料无需额外烘干工序即可直接装袋存储。在三维建模过程中，这类设备需要重点校核炉体框架的承重载荷，尤其是干馏腔装满原料时的侧壁承压能力，以及烟道接口的热膨胀补偿量，避免设备长期高温运行出现焊缝开裂、烟气泄漏的问题；同时要明确移动式烘箱与固定炉体对接处的密封结构尺寸，保证转场对接后的密封性能，减少热量损失。
