炉内旋转式活性炭生产吸附成套装置

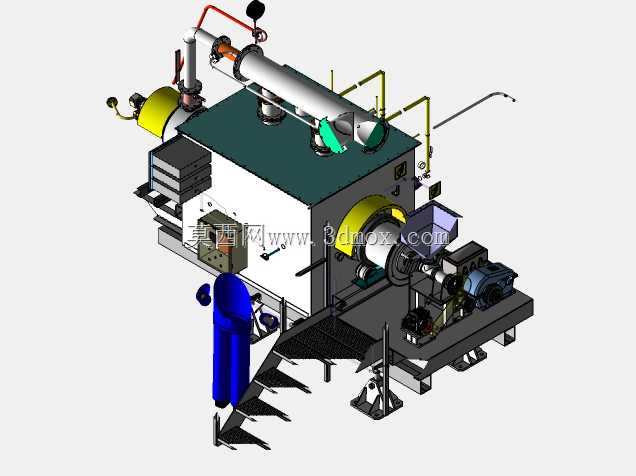

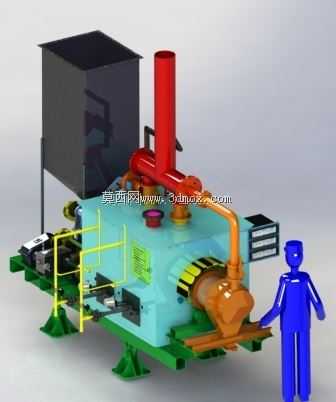

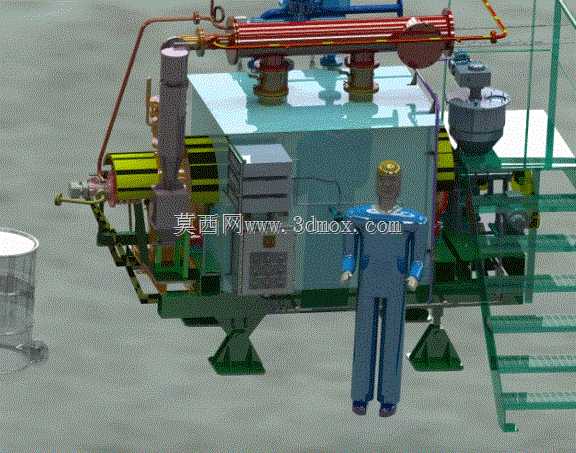

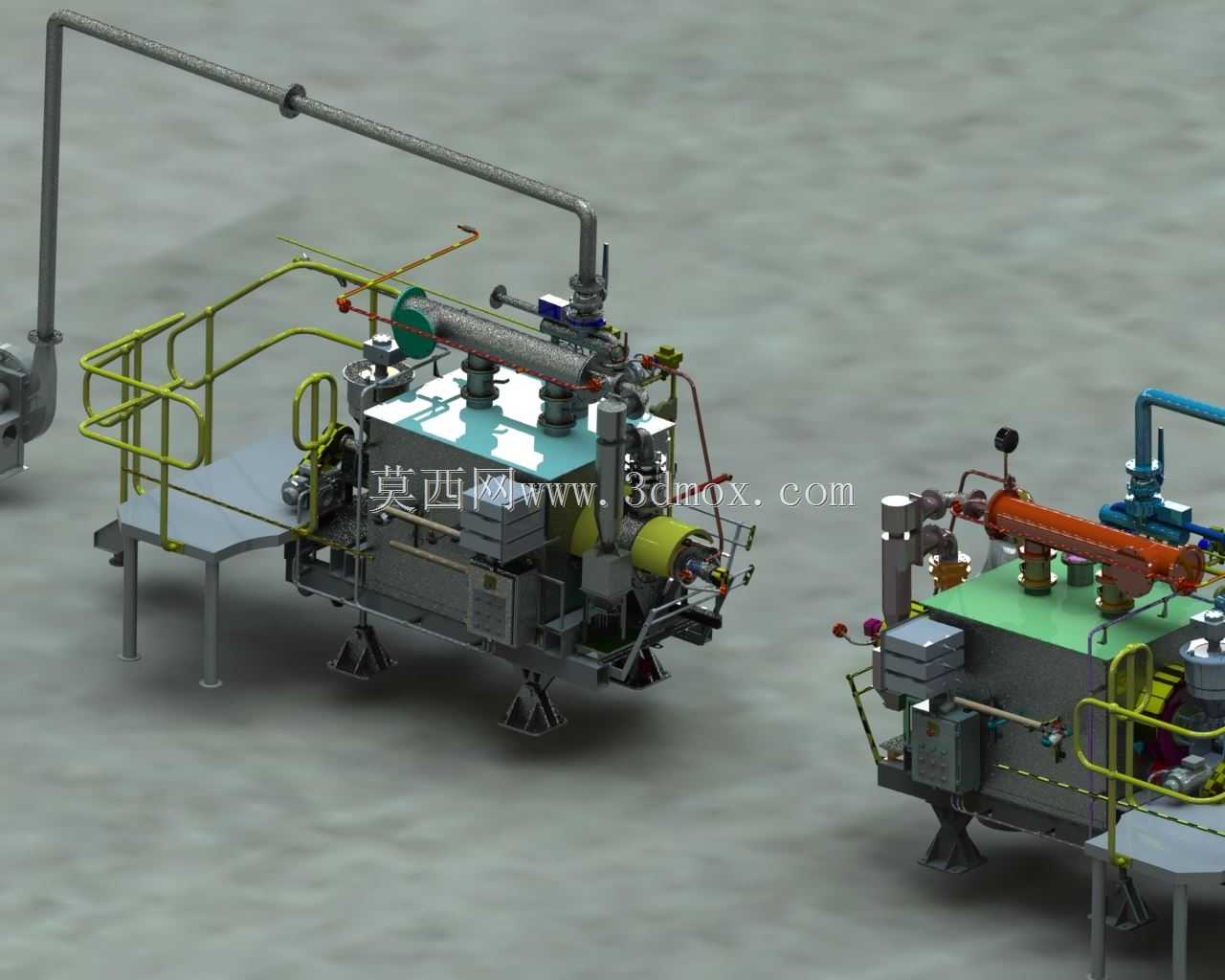

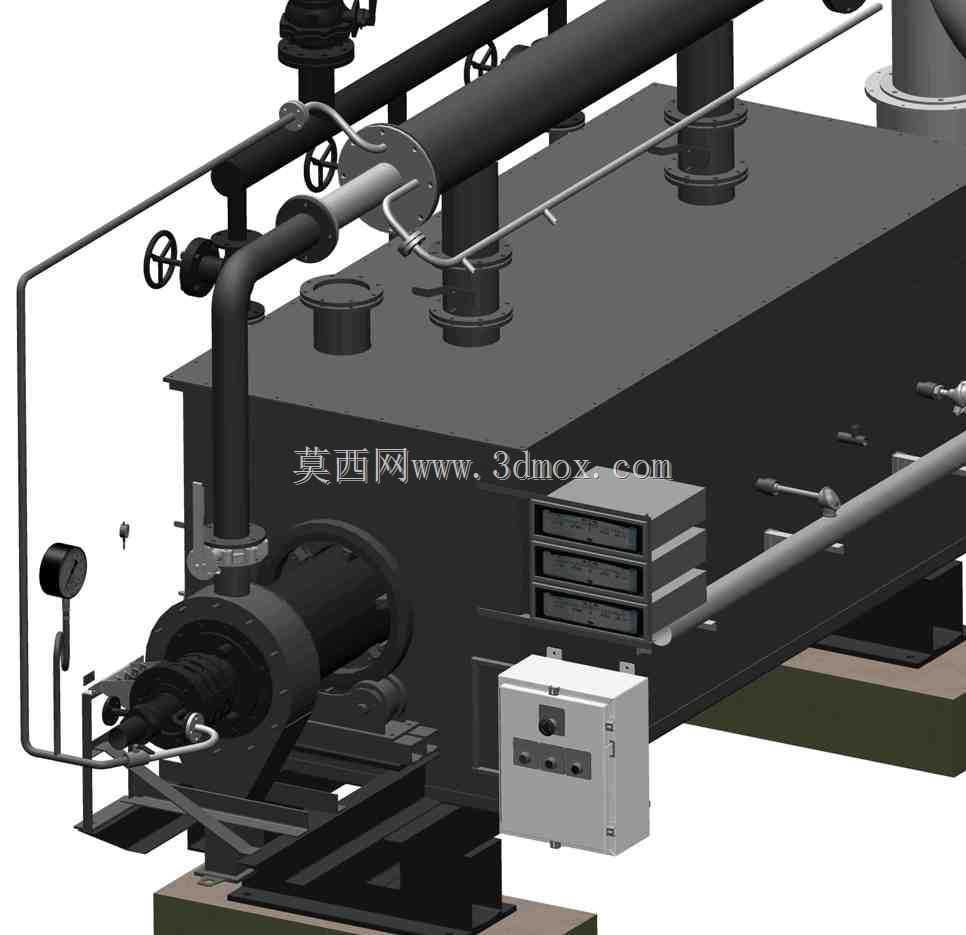

　　这套装置面向活性炭规模化生产场景设计，覆盖从原料炭化、高温活化到成品吸附性能调控的全流程工序，可适配木质、煤质等多种原料的活性炭制备需求，也可承担废活性炭的在线再生作业，在环保净水、废气治理、食品脱色、医药精制等涉及炭材料应用的领域都能匹配对应的生产需求。整套设备采用模块化集成布局，核心的旋转反应炉段采用卧式倾斜安装结构，炉体倾角控制在1.5°到3°区间，可通过调整转速匹配不同原料的停留时间需求，炉筒内部设置导料扬料结构，能在转动过程中不断翻动物料，避免局部积料过热导致的炭料烧失率过高问题，同时保证炉内物料与活化介质的充分接触，提升活化均匀度。炉体两端采用组合式密封结构，搭配负压引风管路，可避免炉内高温烟气、活化气体外泄，

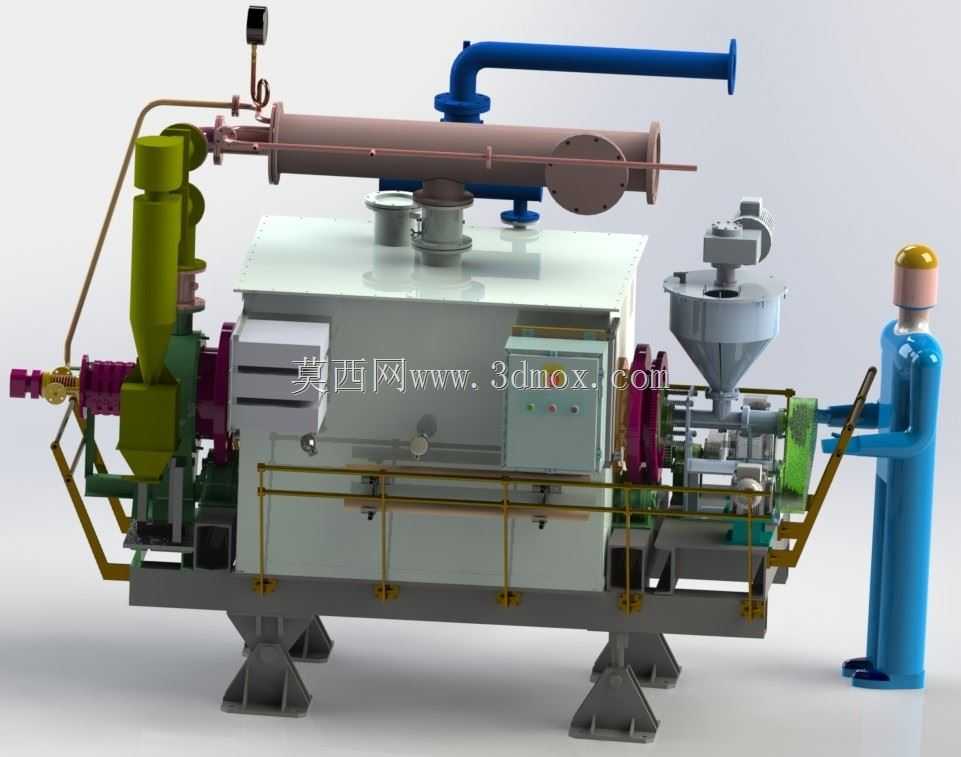

　　同时精准控制炉内氧含量，保障炭化、活化工序的气氛稳定。装置顶部集成列管换热单元，可对炉尾排出的高温烟气进行余热回收，预热进入炉内的活化蒸汽或空气，降低生产过程的能耗损失，换热段下方设置集灰斗，可定期清理烟气携带的炭粉、灰分，避免管路堵塞。进料端配套定量给料机构与锁风阀，可实现连续稳定进料，避免外界空气大量进入炉内干扰工况；出料端设置密闭冷却段，可将高温活化后的炭料快速冷却至安全温度，避免炭料接触空气发生自燃，同时配套出料锁气结构，保障出料过程的炉压稳定。装置侧面集成电气控制柜体，可实现炉温、转速、进料量、引风量的参数联动调控，配套的温度、压力检测点位沿炉体轴向分段布置，可实时采集不同区段的工况参数，

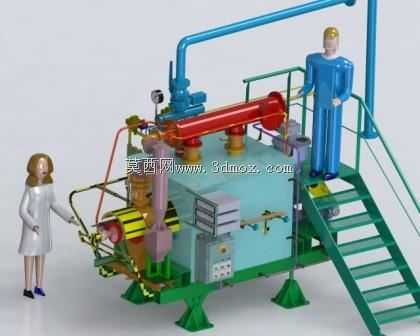

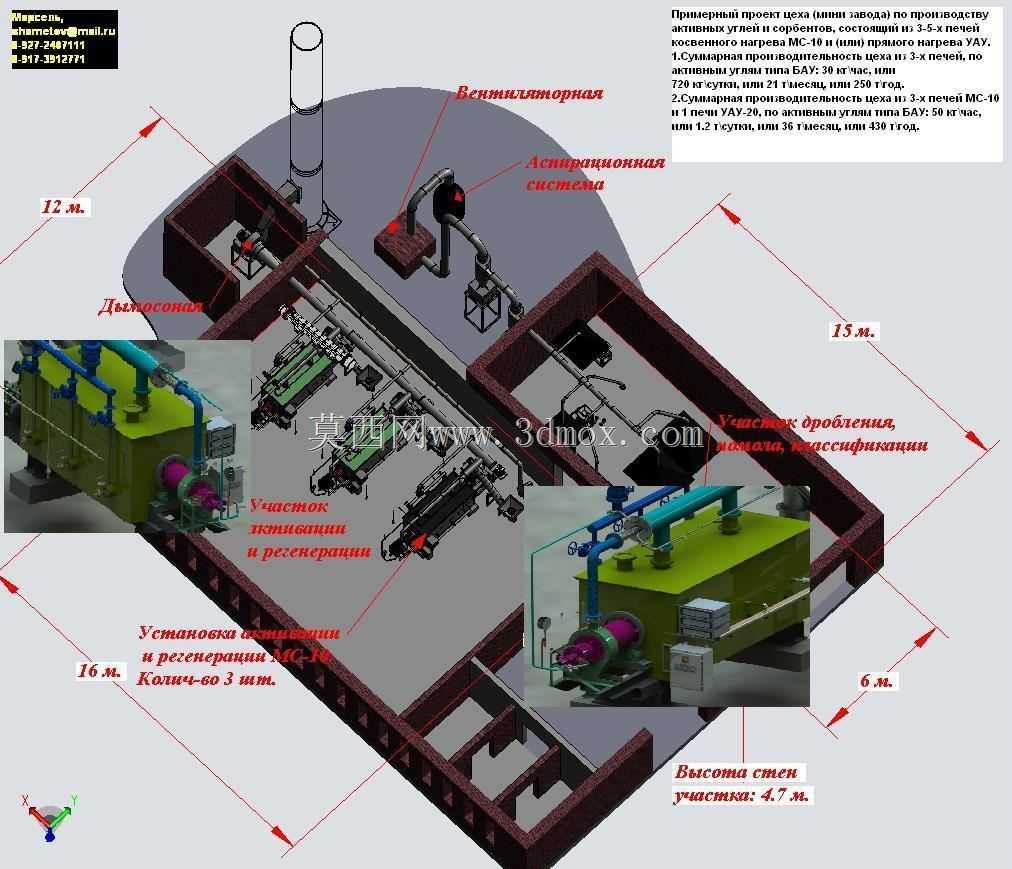

　　方便操作人员调整工艺匹配不同的活性炭产品指标。设备周边设置检修操作平台与爬梯，平台护栏高度符合工业安全规范，各阀门、检测元件的布置位置都预留了足够的检修操作空间，日常维护时无需拆解主体结构即可完成易损件更换与点位校准。安装层面，整套装置的基础载荷按满载运行工况预留1.2倍安全系数，炉体支撑点采用可调式减震支座，可抵消炉体转动过程中的小幅振动，避免基础沉降带来的设备同轴度偏差；外接管路接口都采用标准法兰连接，对接蒸汽、烟气、冷却水等公辅管路时无需额外改制连接件，设备安装边界预留的检修通道宽度不小于1.2米，可满足日常巡检与设备检修的空间需求。整套结构的设计充分考虑了活性炭生产过程中的高温、粉尘、腐蚀性气氛等工况特点，所有与物料、烟气接触的部件都采用耐高温耐腐材质，转动部位的润滑结构采用外置式设计，可在设备运行状态下完成润滑脂补充，减少停机维护时长。
