双蒸煮式木炭炭化窑工业设备结构

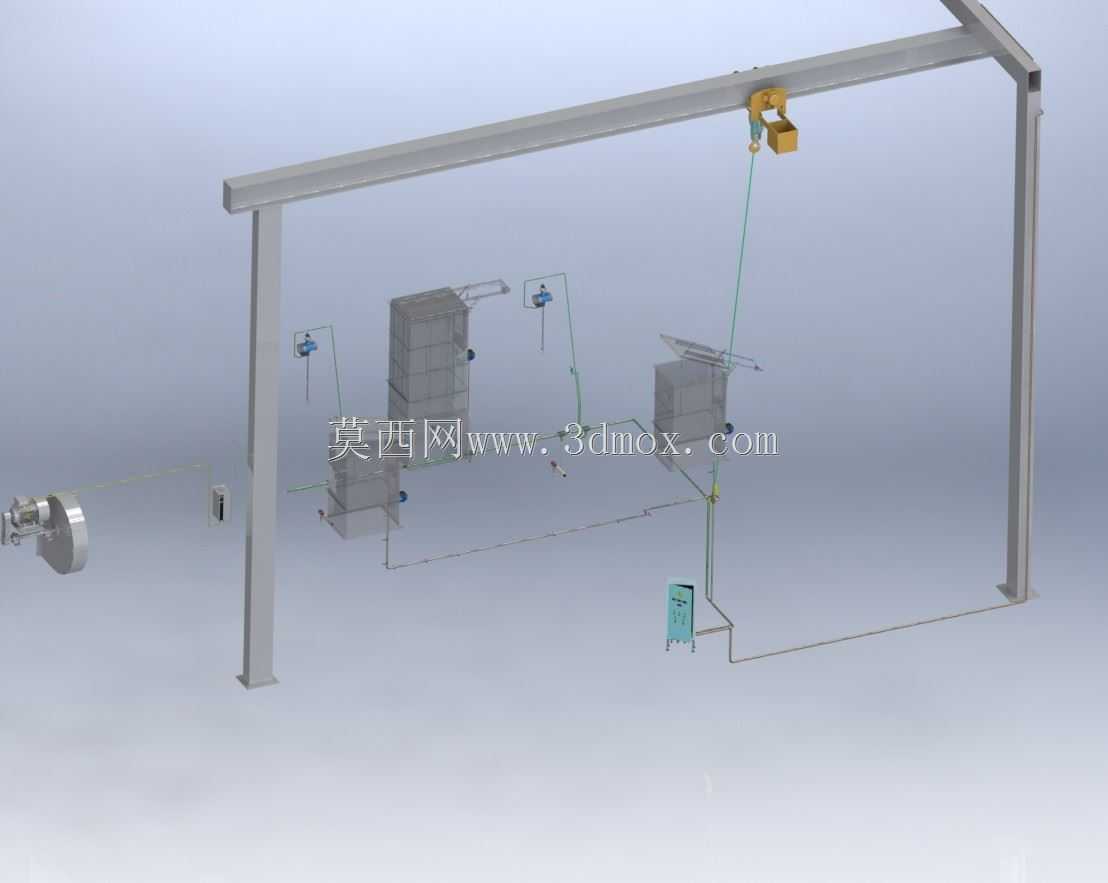

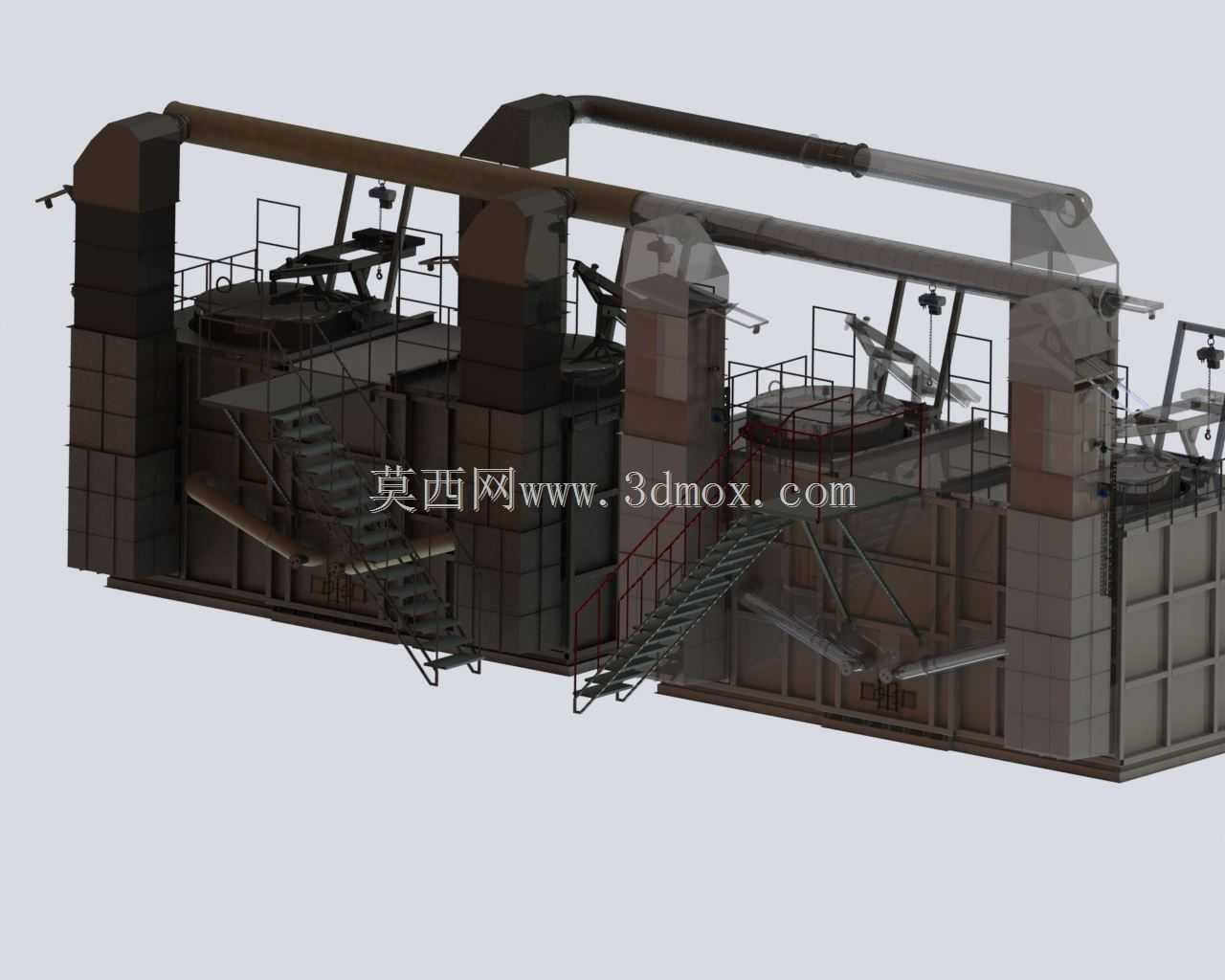

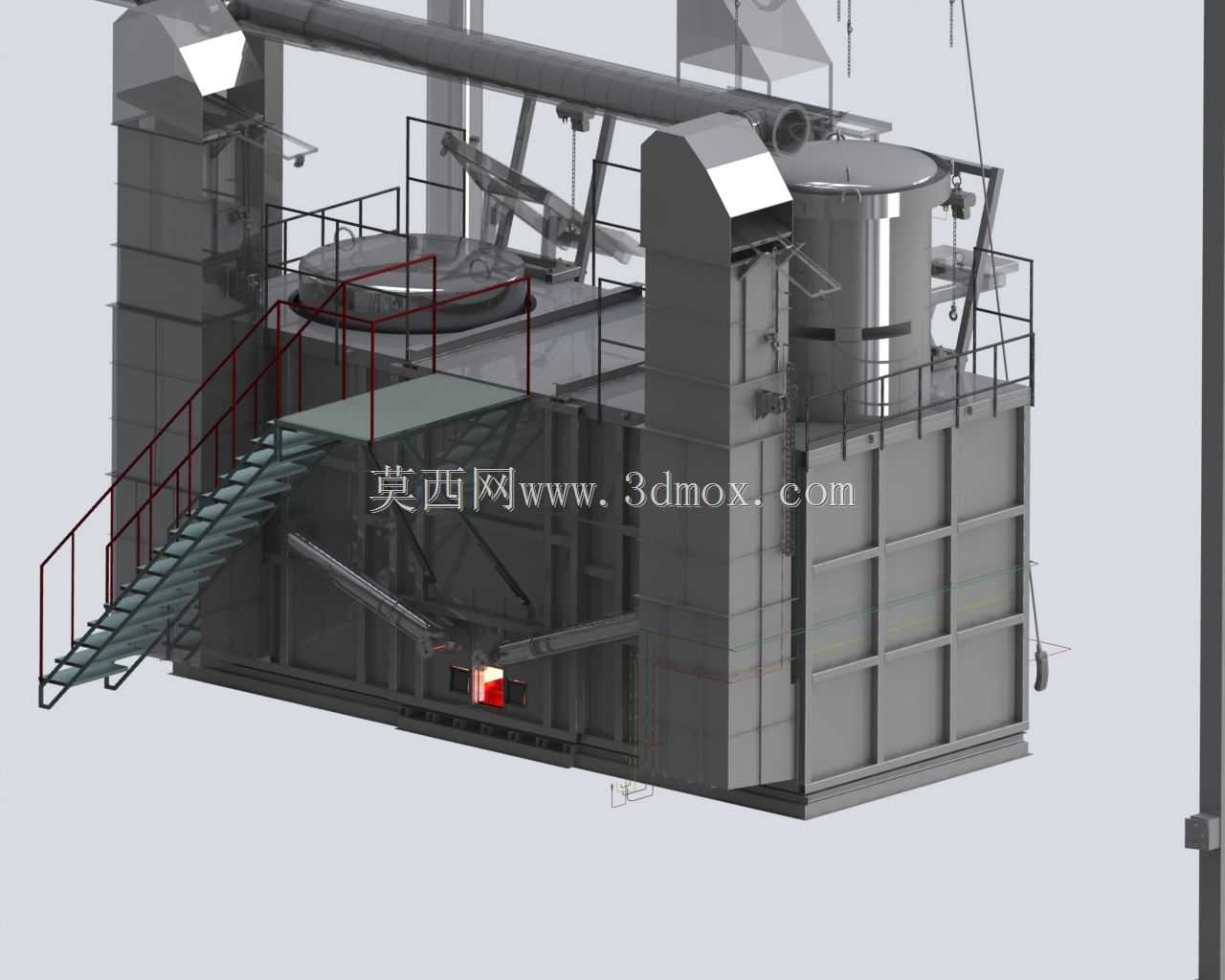

　　这套双蒸煮结构的木炭炭化窑，主要面向规模化生物质炭化生产场景，适配林业剩余物、硬质果木、废弃木质边角料等多种原料的炭化作业，可稳定产出工业级、民用级木炭产品，同时能兼顾生物质炭颗粒、成型炭块的炭化工序，部分工况下经参数调整也可处理有机废弃物实现减量化处置。从现场安装的边界条件来看，设备整体采用撬装式集成布局，主体炭化舱为立式方形承压钢结构，配套双组卧式蒸煮反应腔并列布置，整体占地长度约12米、宽度约6米，主体结构最高点距安装基准面约8.5米，安装时需预留侧面原料输送通道、顶部烟气管道接驳空间，以及前端爬梯操作区的1.2米安全通行距离，设备基础需做耐温混凝土浇筑，承载能力需满足满料工况下约42吨的总重量要求，

　　侧面预留的检修口位置需留出不小于2米的抽拉空间，方便后期内部耐火层的维护更换。设备的核心功能逻辑围绕炭化过程的热效率提升搭建，双蒸煮腔的设计可实现交替作业，当一组腔体处于升温炭化阶段时，另一组可利用前序腔体排出的高温热解气预热待加工原料，大幅降低外加热源的能耗投入，炭化过程中产生的热解气体经管路导回燃烧室二次燃烧，既解决了烟气直排的污染问题，又能为炭化过程补充热量，相比传统单腔干馏炉，单位木炭产出的燃料消耗可降低四成以上，同时稳定的舱内温度场可保证炭化均匀度，成品木炭的固定碳含量波动可控制在3%以内，单月满负荷运行的木炭产出量可达70吨级别。从结构设计的角度拆解，主体炭化舱采用6毫米厚的Q235钢板焊接成型，

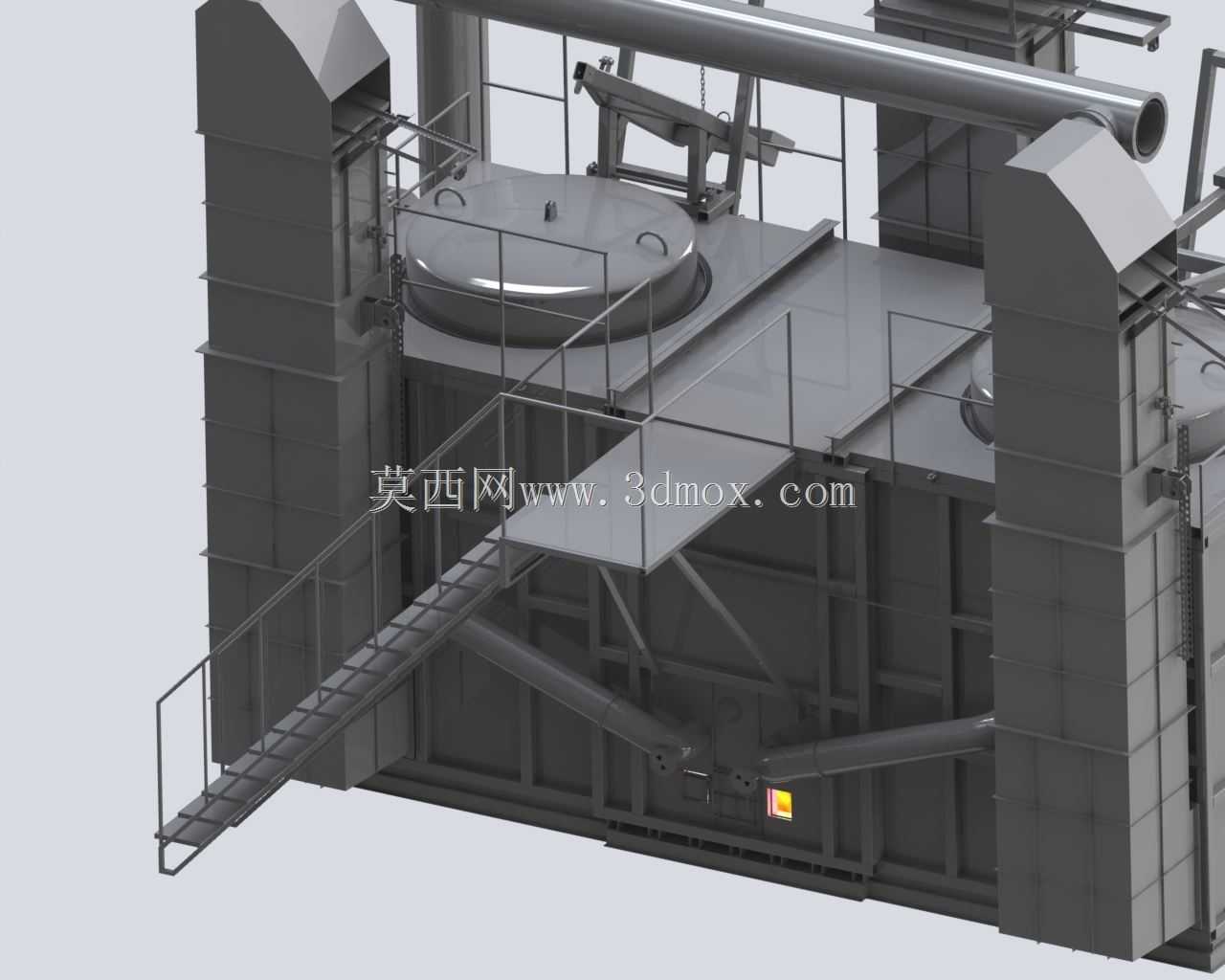

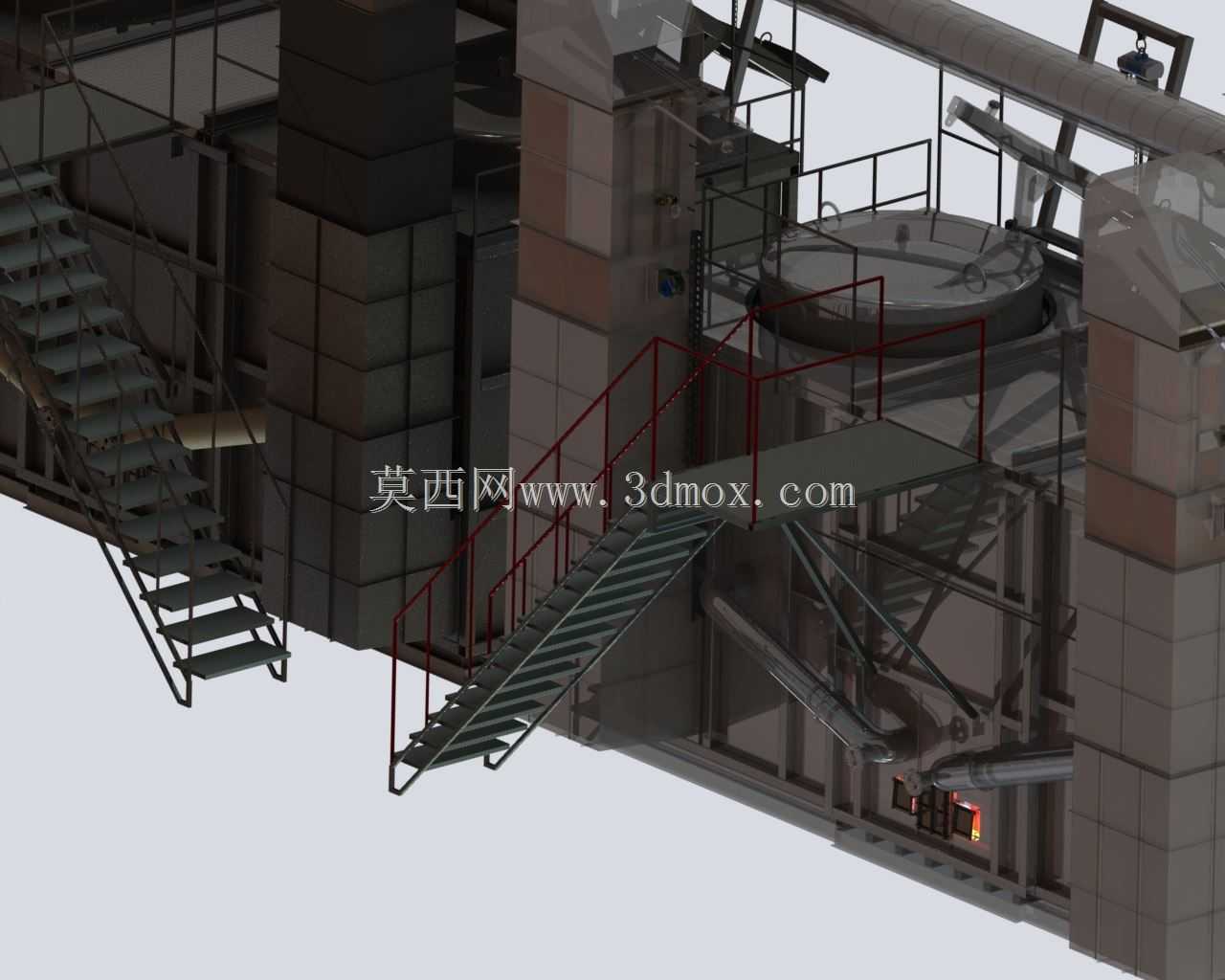

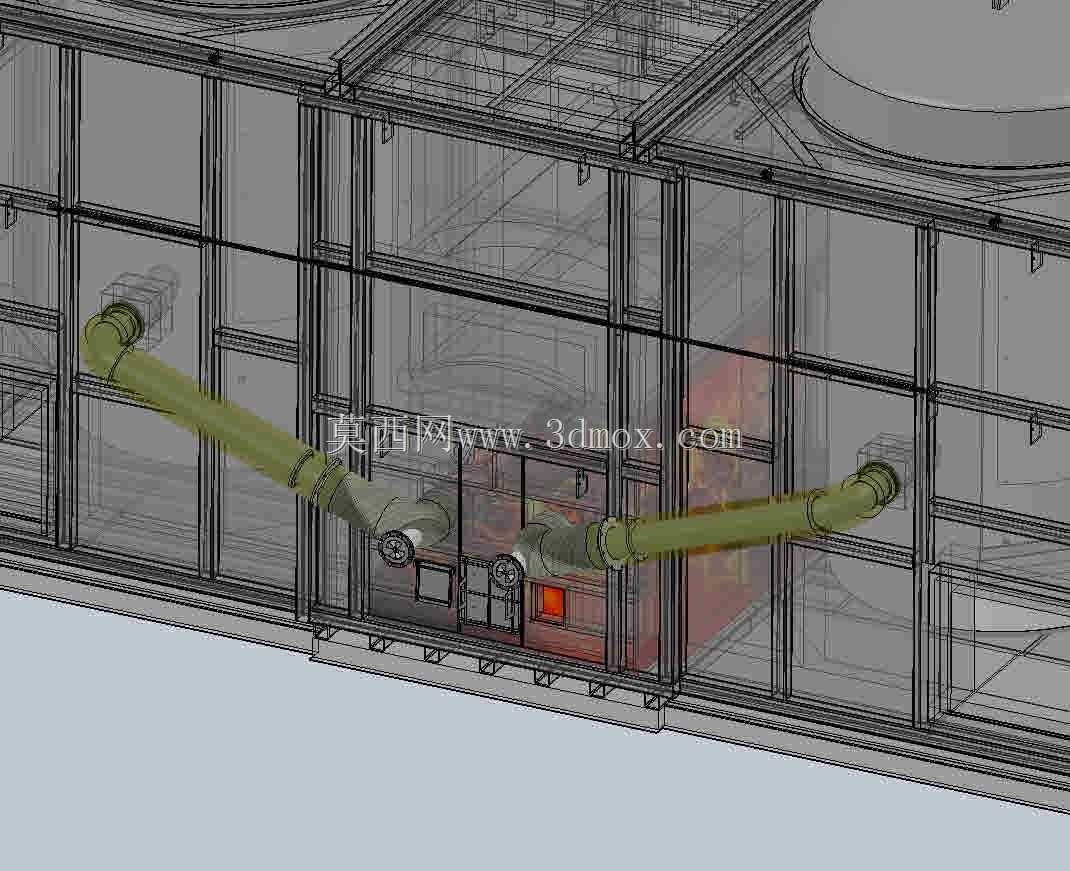

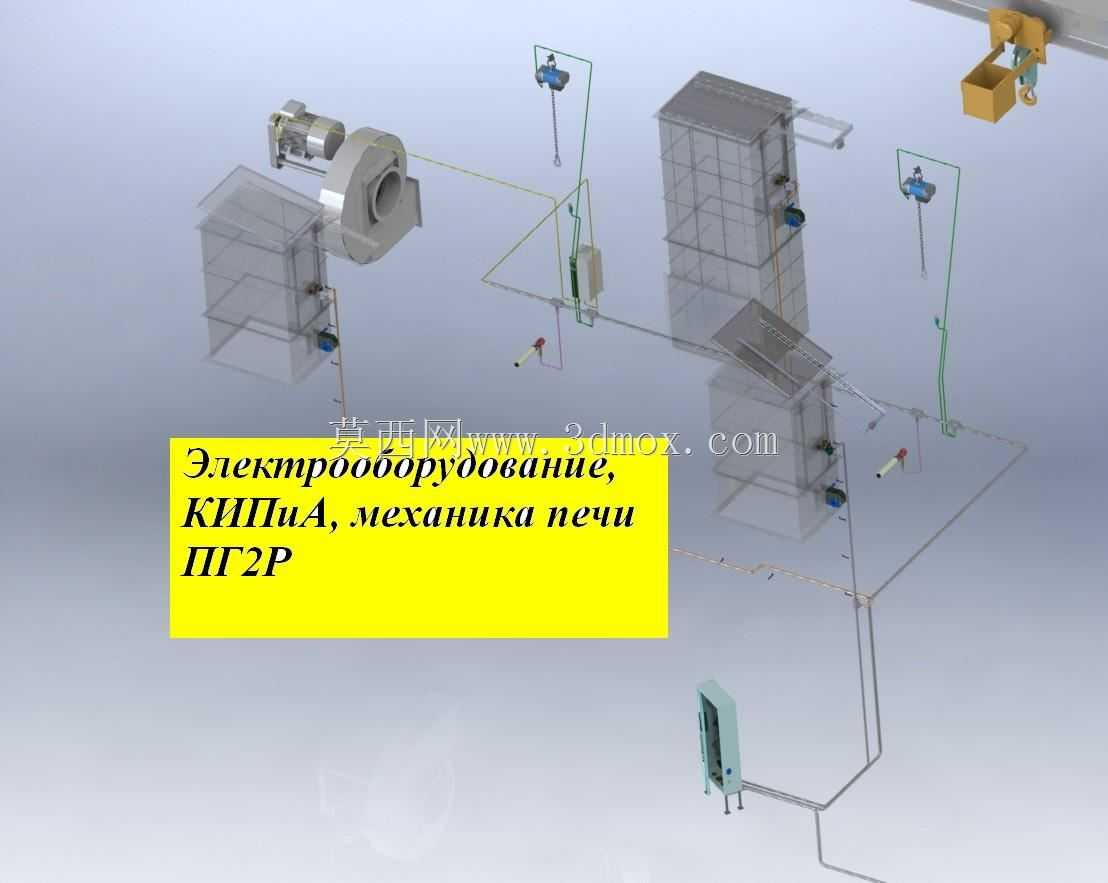

　　内部铺设120毫米厚的轻质耐火保温层，减少舱体向外的热量散失，侧面设置的斜爬梯采用防滑花纹钢板制作，踏步倾角控制在45度，方便操作人员到达顶部操作平台完成阀门调节、温度检测等作业，顶部设置的泄压装置可在舱内压力异常升高时自动开启，避免超压风险，双蒸煮腔的进料端采用快开式密封门结构，密封面采用耐高温石墨盘根填充，保证炭化过程的舱体密闭性，减少无组织烟气泄漏。设备配套的管路系统分为热解气输送、助燃空气输送、温度检测三个子系统，热解气管路外部包裹硅酸铝保温层，避免高温气体在输送过程中温度降低导致焦油凝结堵塞管路，助燃空气管路设置风量调节阀，可根据燃烧室的燃烧状态实时调整配风量，保证热解气充分燃烧，

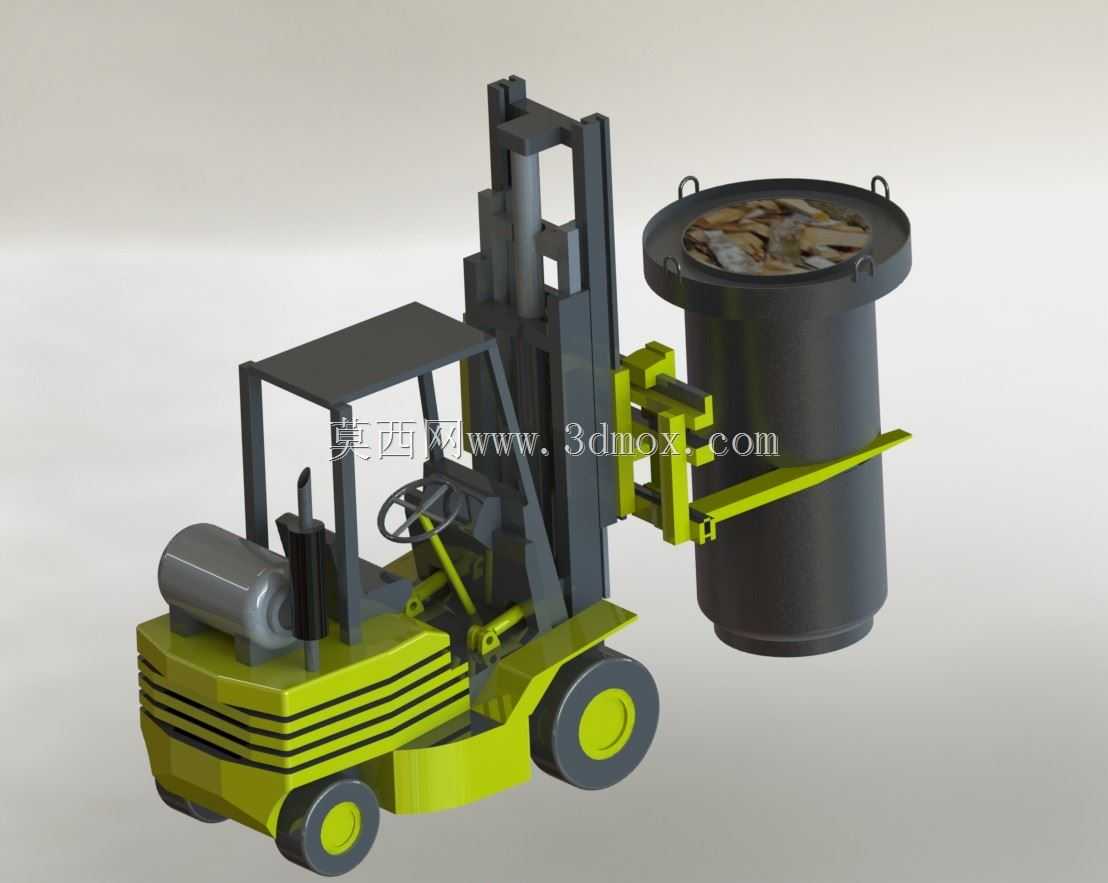

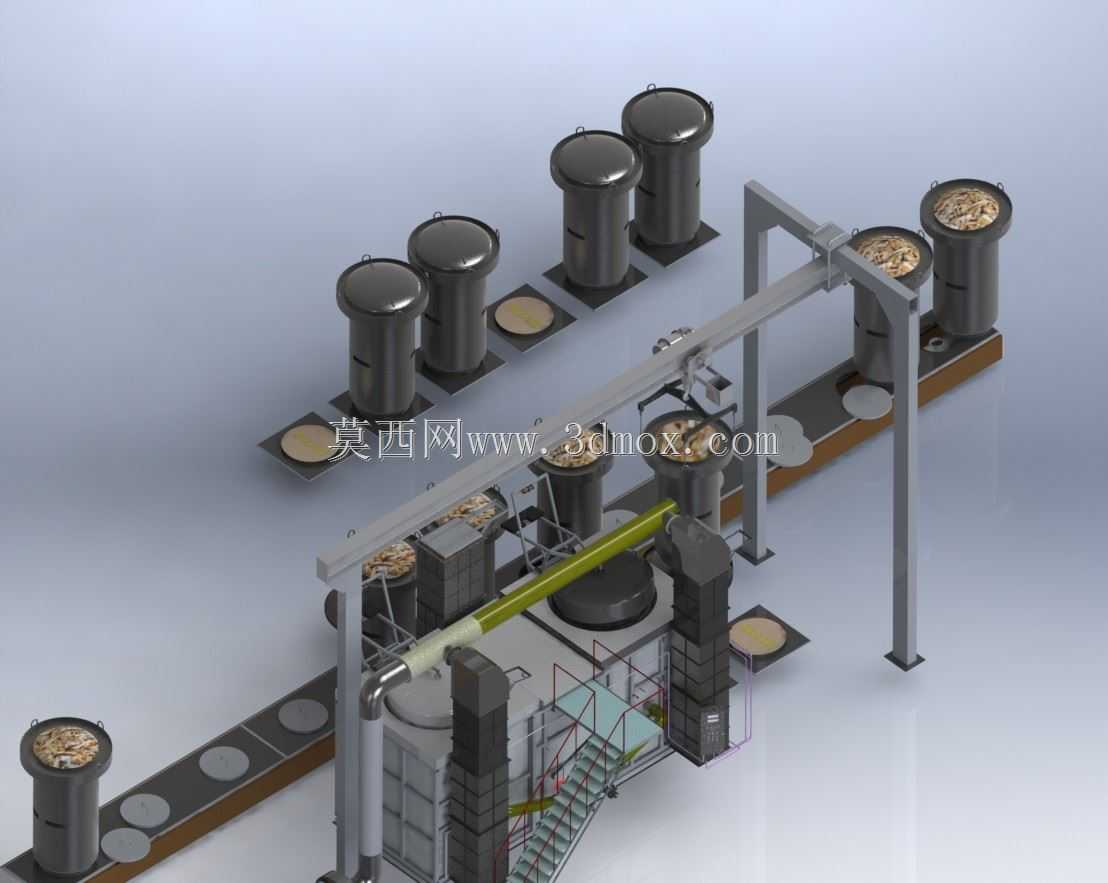

　　温度检测点位分别布置在双蒸煮腔的上中下三个位置以及燃烧室出口，可实时采集各区域温度数据，为炭化工艺参数调整提供依据。在实际生产应用中，这套设备可适配连续化与半连续化两种生产模式，小规模生产时可采用单腔交替作业模式，降低单次开机的原料投入量，规模化生产时双腔同时运行，配合前端的原料输送设备、后端的成品冷却出料设备可组成完整的炭化生产线，相比传统土窑，该设备的炭化周期可缩短至传统土窑的三分之一，同时不需要操作人员长期在窑口值守，大幅降低生产过程的劳动强度，炭化过程中产生的余热还可通过外接换热器导出，用于原料烘干或者车间供暖，进一步提升能源利用效率。设备的钢结构设计充分考虑了热胀冷缩的变形量，主体舱体与外部框架之间设置滑动支撑，避免长期高温运行下结构件产生焊接应力变形，所有与高温烟气接触的金属部件均做耐高温氧化处理，延长设备的整体使用寿命，侧面设置的观察孔可在不停机的状态下观察内部炭化状态，方便操作人员判断炭化进度，底部设置的出料机构采用密封式结构，可在炭化完成后在密闭状态下将成品木炭导出至冷却舱，避免高温木炭接触空气产生自燃。
