活性炭再生复合处理回转炉装置

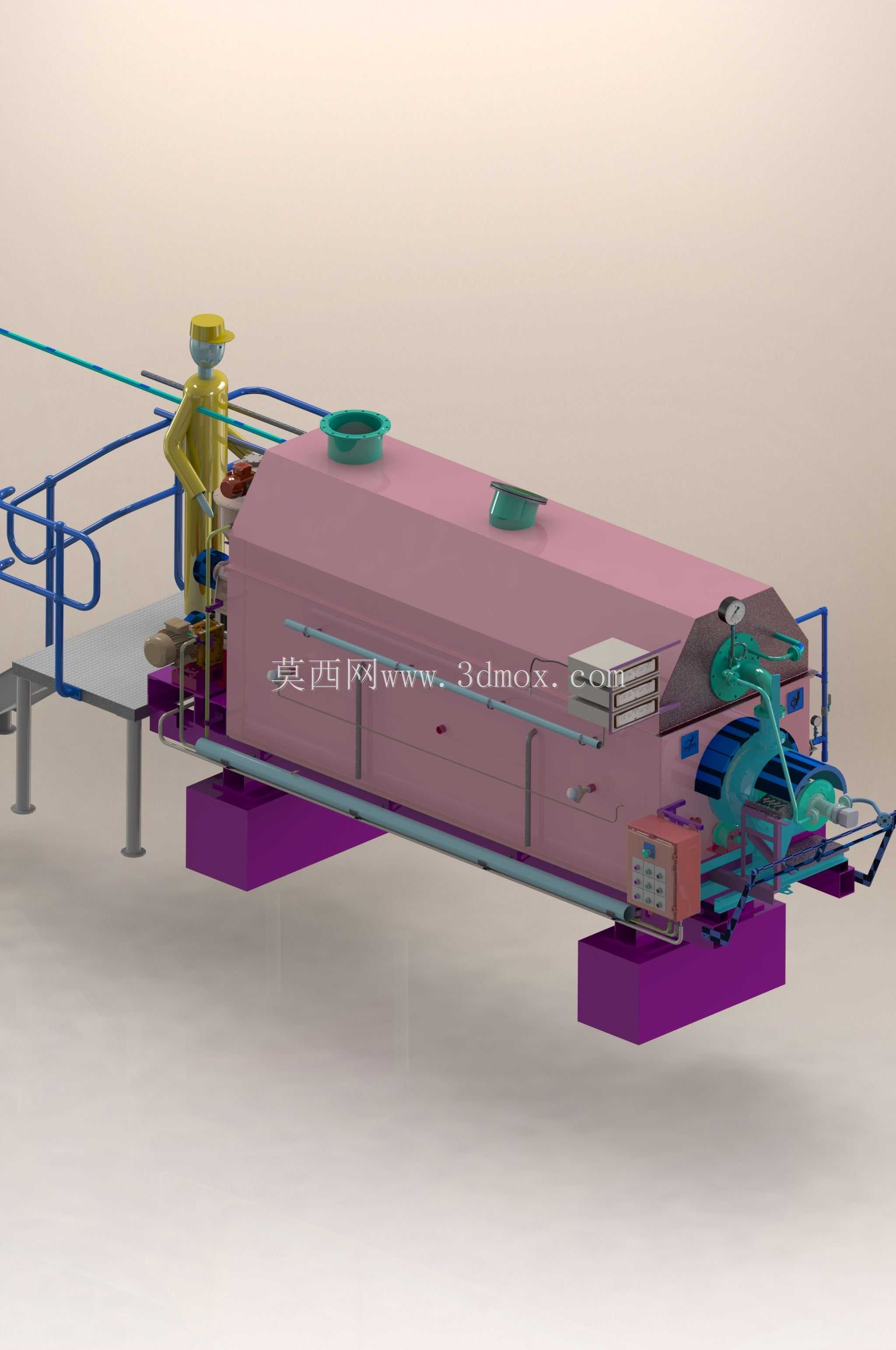

　　这套装置针对煤质活性炭及吸附饱和吸附剂的再生活化工况设计，核心处理单元采用卧式回转筒体结构，适配油气、天然气两类燃料的动力燃烧器布置在筒体进料端，通过多段配风结构控制筒内不同区段的温度梯度，满足活性炭从干燥、热解到活化的全流程温度需求。从现场布置的三维结构来看，筒体整体采用倾斜安装设计，进料端高度略高于出料端，筒体外部设置多组支撑托轮与传动齿圈，驱动单元布置在筒体侧下方，通过变频减速机构带动筒体以低转速持续回转，保证筒内物料在翻转过程中均匀受热，避免局部过热导致的活性炭孔隙烧失。筒体顶部设置两个工艺接口，其中大口径接口为进料口，用于待再生活性炭的定量给料，小口径带红色端盖的接口为排气口，连接后续尾气处理单元，

　　用于排出热解过程中产生的挥发性组分。筒体沿轴向设置四组观察与操作接口，每组接口配套阀门与视镜结构，方便运行过程中观察筒内物料状态、调整配风参数，同时可作为检修过程中的人孔使用。筒体出料端设置密封罩与出料溜槽，活化完成的再生活性炭通过溜槽进入后续冷却单元，避免高温活性炭接触空气发生氧化。装置配套的操作平台采用钢结构焊接成型，平台护栏高度符合工业操作安全规范，平台上预留操作人员巡检通道，宽度满足单人携带工具通行的需求，平台支撑立柱采用H型钢制作，底部通过地脚螺栓与混凝土基础固定，抵消筒体回转过程中产生的振动载荷。燃烧器采用分级燃烧结构，燃料与助燃空气在燃烧道内充分预混后喷入筒内，火焰长度可通过配风挡板调整，

　　避免火焰直接冲刷筒体内壁的耐火衬层，延长衬层使用寿命。筒体内部砌筑轻质耐火砖与保温层组合结构，耐火层直接接触高温物料与烟气，保温层降低筒体表面散热损失，保证筒外壁温度控制在安全操作范围内，避免人员烫伤。从安装边界来看，整套装置主筒体长度约12米，筒体直径约1.8米，加上两侧进料、出料单元及操作平台，整体占地宽度约6米，长度约15米，安装时需要预留顶部检修空间，满足起吊设备更换筒体衬层、检修传动部件的需求。在实际应用场景中，这类设备主要配套于活性炭生产企业的废炭回收生产线，或是水处理、VOCs治理企业的自有活性炭再生工段，相比传统立式活化炉，回转式结构的物料适应性更强，可处理颗粒状、柱状甚至少量粉状的废活性炭，

　　单台设备处理能力可达到每小时22千克，月度连续运行处理量可达15.8吨，能够匹配中小型环保治理项目的废炭再生需求。设计过程中重点考虑了筒体的热膨胀补偿，在筒体进料端与出料端分别设置柔性密封结构，吸收筒体升温后的轴向伸长量，避免密封面因热应力出现泄漏，同时在托轮组设置调整垫片，可根据筒体运行过程中的磨损情况调整托轮位置，保证筒体回转的同轴度。配套的工艺管线采用不同颜色标识，绿色管线为冷却水管线，连接出料端的冷却夹套，用于高温出料的间接冷却，黄色管线为燃气管线与压缩空气管线，分别为燃烧器提供燃料与气动阀门的动力源，管线沿平台支架分层布置，避免与设备运动部件发生干涉。
