立体五角星装饰构件三维造型设计

　　做结构设计这么多年，接触过不少装饰类五金构件的建模需求，这类看似造型简单的对称零件，实际落地时要兼顾外观质感、安装适配性、加工可行性，反而比很多功能件更考验建模时的细节把控。这次的立体五角星构件，最常见的应用场景集中在户外标识系统、公共设施装饰、文创产品金属配件、展会展陈道具这几个方向，比如园区入口的标识牌顶部装饰、荣誉纪念章的主体结构、户外景观装置的造型单元，甚至部分定制化五金礼品的核心造型件，都会用到这类立体五角星结构。

　　从实际用途来看，这类构件不承担重载力学功能，但对外观一致性、表面处理适配性、安装贴合度的要求很高。很多新手建模时容易只做单片曲面拉伸，忽略立体五角星的折面光影关系，做出来的模型要么棱角过于尖锐导致后续电镀、喷漆时出现流挂积漆，要么折面角度不对，打光后明暗面分布杂乱，完全达不到装饰件的视觉要求。实际建模时首先要确定五角星的外接圆基准尺寸，常规户外标识用的这类构件外接圆直径多在80mm到300mm区间，小型文创配件则会做到20mm到60mm，建模时要先在基准草图上绘制标准正五边形，通过五边形顶点连线确定五角星的平面轮廓，这里要注意相邻尖角的夹角公差必须控制在±0.1°以内，否则五个角的长度会出现肉眼可见的偏差，后续批量生产时残次率会很高。

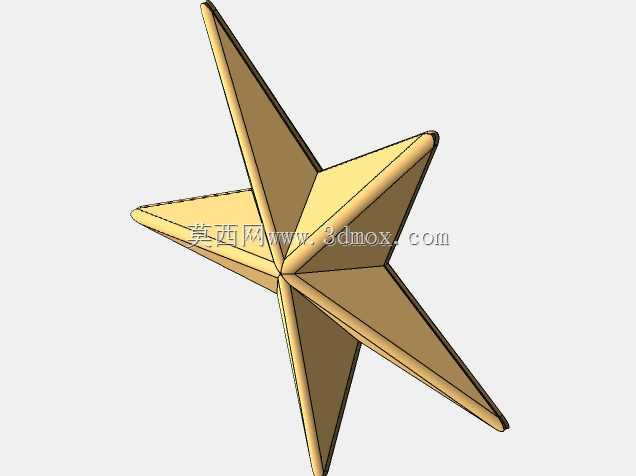

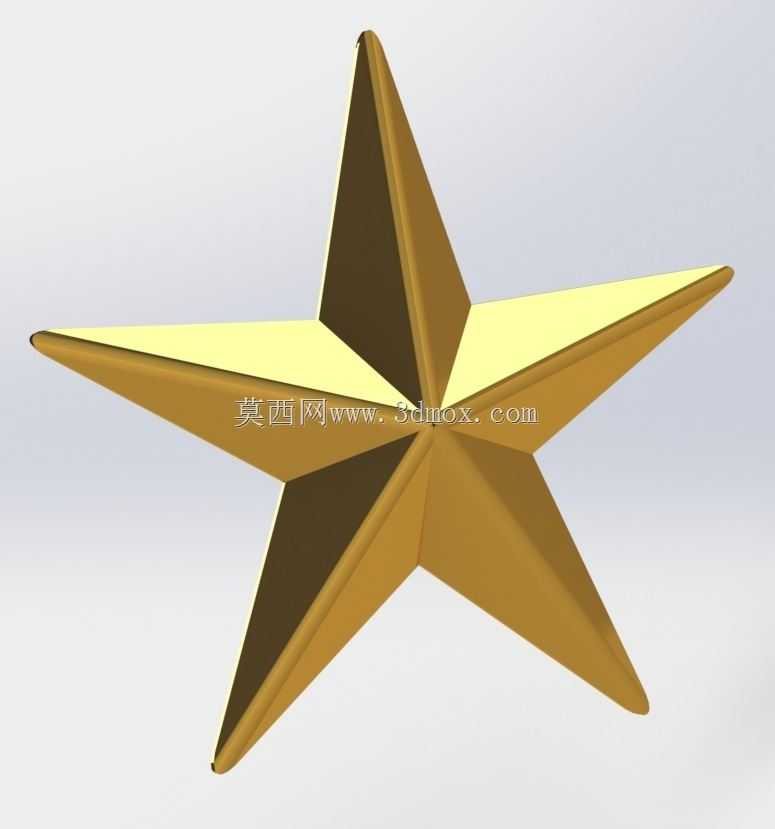

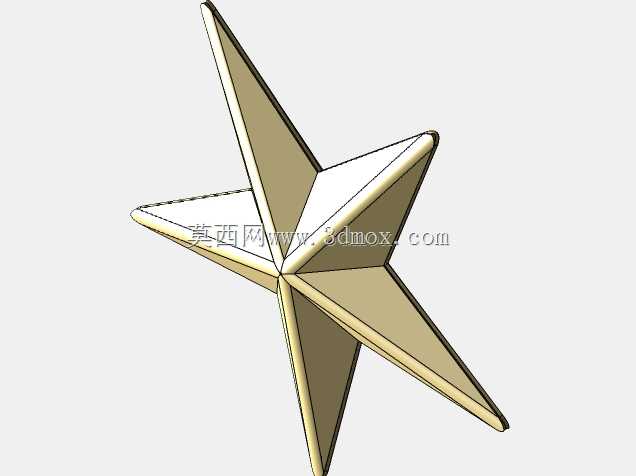

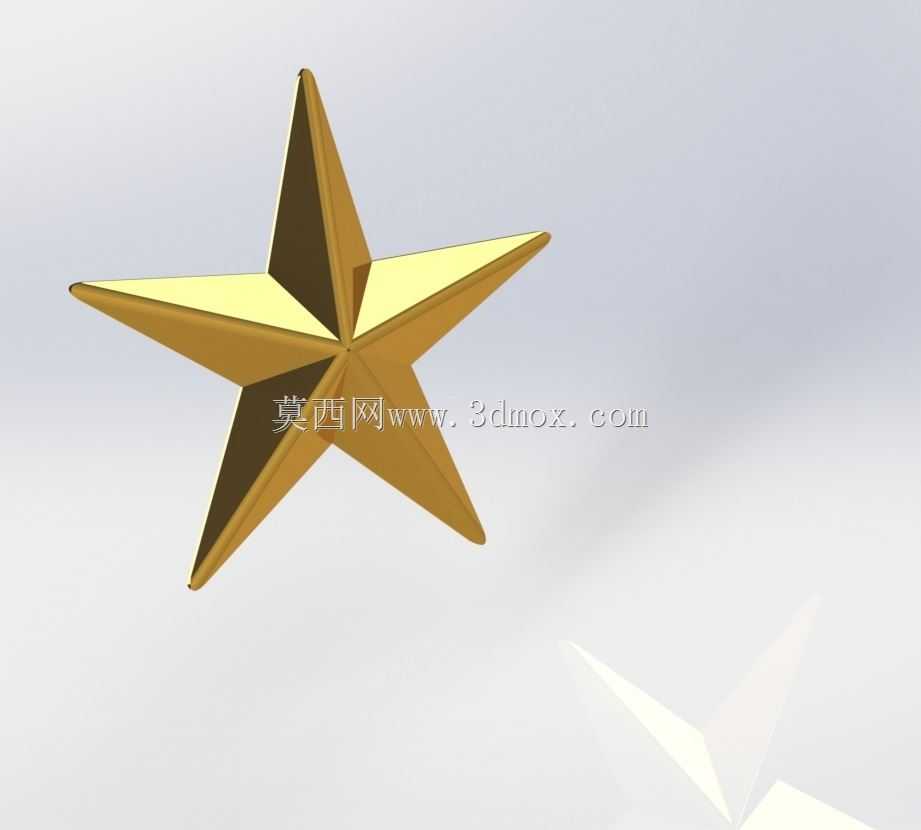

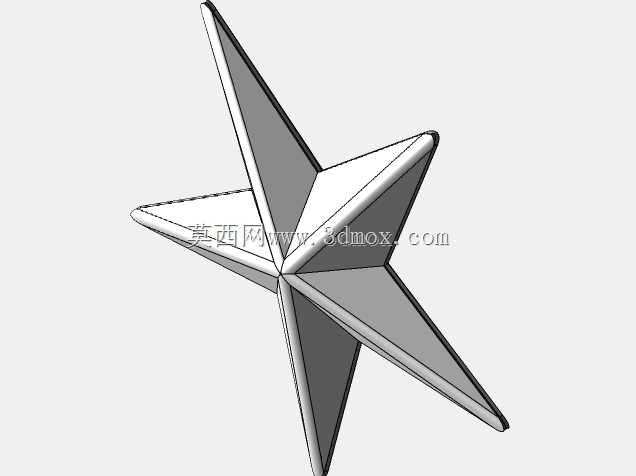

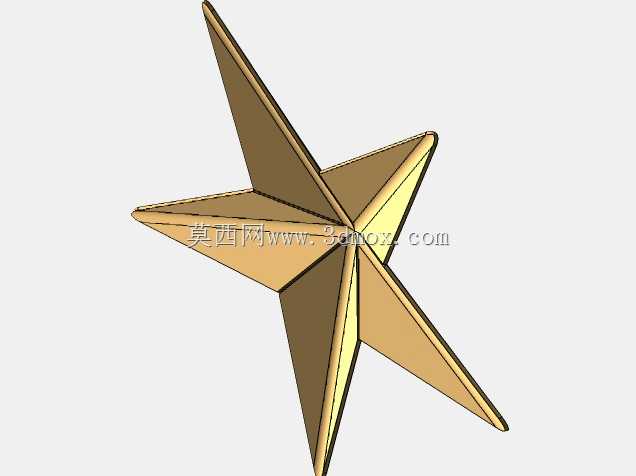

　　折面的设计是整个模型的核心，立体五角星不是简单的平面加厚，每个尖角都要做对称的斜面抬升，五个面在中心位置汇交，汇交点的高度要和外接圆直径成固定比例，一般取外接圆直径的1/6到1/5，这个比例下的五角星立体观感最舒展，不会因为中心过高显得臃肿，也不会因为抬升量不足显得扁平。建模时要注意每个折面的相交线必须完全顺滑，不能出现碎面、重叠面，否则后续导出STEP格式做数控加工或者3D打印验证时，会出现破面无法识别的问题。尖角位置要做微小的圆角处理，圆角半径根据构件整体尺寸调整，大型户外件的圆角可以做到R0.5mm到R1mm，避免安装时划伤施工人员，小型装饰件的圆角控制在R0.1mm到R0.2mm，既保留棱角的锐利观感，又能避免电镀时尖角位置电流集中导致的镀层过厚、毛刺问题。

　　安装边界的设计往往是很多人容易遗漏的部分，这类装饰构件如果是贴装在标识牌、金属板材表面，需要在背部设计定位沉台，沉台深度一般取1.5mm到2mm，直径比中心汇交区域大5mm左右，沉台中心预留M3到M6的螺纹安装孔，孔位深度要保证螺纹啮合长度不小于3倍螺距，避免安装后出现松动。如果是悬空安装的景观构件，还要在背部两个对称的尖角位置预留隐藏式挂耳，挂耳厚度和构件主体壁厚保持一致，挂耳上的安装孔做长圆孔设计，预留2mm到3mm的安装调节量，抵消现场安装时的定位误差。主体壁厚的选择要匹配使用场景，户外使用的构件壁厚不小于2.5mm，保证足够的结构强度，抵御户外风力、温度变化带来的形变，室内装饰或者文创配件的壁厚可以做到1mm到1.5mm，兼顾轻量化和质感。

　　从加工适配性来看，这个模型的曲面都是规则直纹面，既可以通过钣金折弯焊接成型，也可以通过压铸、CNC铣削加工，甚至小批量定制时可以用金属3D打印直接成型。建模时要提前考虑不同加工工艺的拔模角度，如果是压铸生产，所有折面的拔模斜度要做到1°以上，避免脱模时拉伤表面；如果是钣金折弯工艺，要提前计算好每个折边的折弯扣除量，在草图阶段就预留折弯余量，避免折弯后尖角尺寸出现偏差。表面处理方面，这个造型的折面夹角刚好适合做抛光、电镀、喷塑、烤漆等常见五金表面处理，不会出现藏液、积粉的死角，只要建模时保证所有内夹角大于90°，后续表面处理的良率就能控制在很高的水平。

　　实际选型使用时，要根据安装场景的外部环境调整构件的细节参数，比如沿海高盐雾区域使用的话，材质多选304或者316不锈钢，建模时要避免出现窄缝结构，防止盐分残留腐蚀；室内文创产品使用的话，可以在尖角背面做减重槽，降低整体重量，同时预留胶装槽，方便使用结构胶直接粘贴固定。很多人觉得这类装饰构件建模简单，实际落地时经常出现五个角不对称、折面光影杂乱、安装孔位错位、加工时破面等问题，本质都是建模时没有结合实际生产和安装的需求，只追求视觉上的形似，忽略了工程层面的细节要求。
