卧式圆柱形压力容器结构设计方案

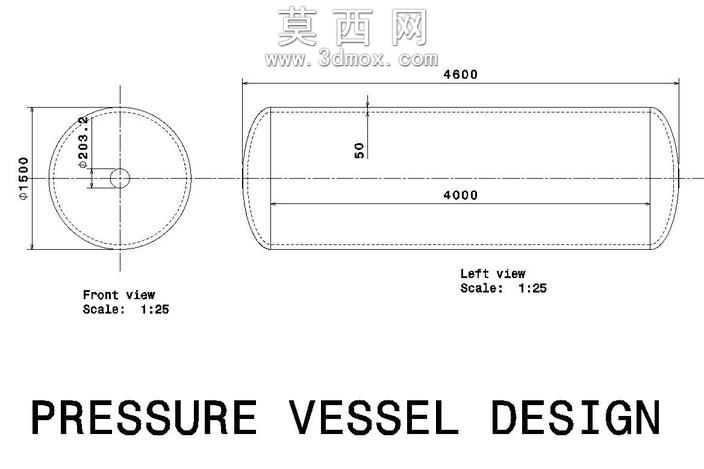

本作品为卧式圆柱形压力容器的三维设计成果，建模阶段依托参数化设计逻辑搭建整体结构，首先确定罐体的核心径长比参数，以等壁厚圆柱筒体作为主体承压结构，两端搭配标准椭圆形封头完成封闭腔体的基础轮廓搭建，建模过程中对筒体与封头的衔接位置做了平滑过渡处理，避免结构应力集中的设计隐患。在结构细节设计上，整体遵循承压设备的力学设计规范，筒体壁厚取值结合常规低压工况的承压需求计算确定，封头的曲面曲率经过优化，保证内部承压时应力分布均匀，同时预留了标准接口的安装位置基准，可适配不同工况下的管路对接、附件安装需求，整体结构无冗余设计，在满足承压强度要求的前提下尽可能控制整体重量。材质与渲染阶段，为了直观呈现产品的外观质感，主体罐体选用了工业领域压力容器常用的金属基材材质，表面做了亮面红色防腐涂层的效果模拟，渲染时调整了金属漆面的反光度、粗糙度参数，还原户外光照环境下漆面的真实反光效果，背景搭配户外林地铺装场景，通过环境光影的衬托凸显罐体的曲面轮廓与体积感，渲染输出的效果图清晰展现了罐体的整体比例、表面质感与形态特征。设计思路上，该压力容器定位为通用型低压储存类承压设备，整体结构简洁规整，参数化的建模方式支持后续根据实际工况需求快速调整筒体长度、直径、壁厚等核心参数，两端封头采用标准化结构设计，可降低后续生产制造的加工难度与成本，整体结构经过力学合理性校验，能够满足常规低压流体储存、缓冲类的工业使用需求，模型同时保留了各结构的独立建模特征，方便后续开展工程图导出、有限元受力分析、加工工艺规划等后续设计工作，为压力容器的方案验证、结构优化提供了直观的三维数字化参考。
