带多排径向通孔的中空圆柱消音构件

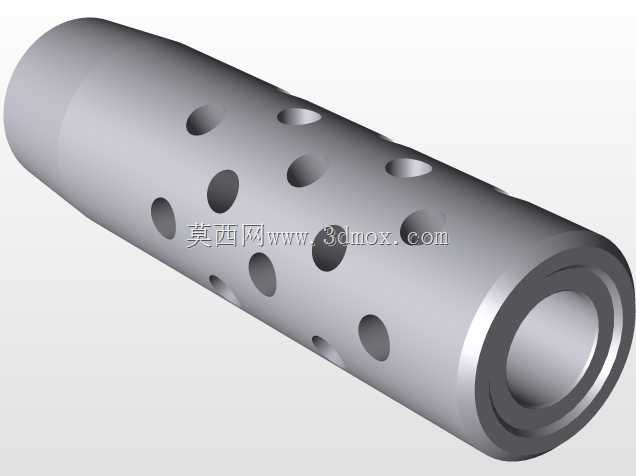

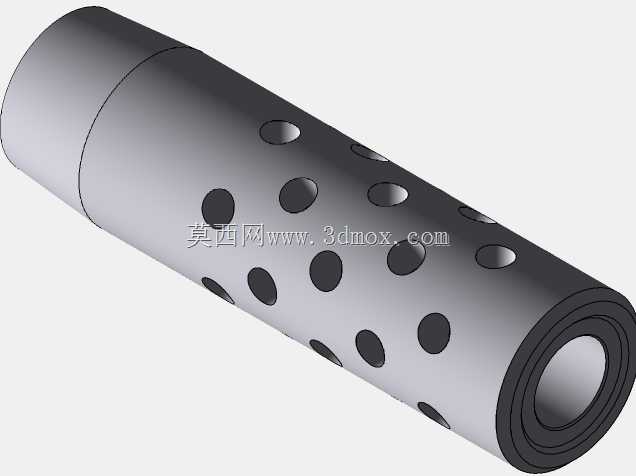

　　该多孔中空圆柱构件常应用在通讯手持设备的 muzzle 端结构中，作为气流缓冲与消音功能的核心承载零件，在实际使用场景中，其核心作用是对设备工作时喷出的高速气流进行逐级分流泄压，通过多排径向开设的通孔改变气流的流动路径，将轴向高速运动的气流分散为多股径向紊流，大幅降低气流喷出时产生的噪音与后坐冲量，提升设备操作时的握持稳定性与使用体验。从结构设计逻辑来看，整体采用同轴中空的回转体构型，内孔为光滑直通孔径，用于和设备前端的外圆柱面形成间隙配合，装配时可直接沿轴向套入对应安装位，依靠配合面的摩擦力实现周向与轴向定位，无需额外设计复杂的卡扣或螺纹连接结构，装配工序简单，适配现有多数同口径设备的前端安装接口，

　　安装边界仅需保证对应安装段的圆柱外径与构件内孔尺寸公差带匹配，轴向预留长度不小于构件整体长度即可完成装配，无需对原有设备结构做额外改造。外圆柱面采用等直径设计，表面做哑光氧化处理，既可以提升零件表面的耐磨性能，避免日常使用中磕碰造成的外观损伤，也能减少光线反射，提升使用时的隐蔽性。径向通孔采用多排交错排布的设计方式，相邻两排的孔位沿周向错开一定角度，避免气流沿轴向直流通出，每排孔的孔径保持一致，孔口做0.2mm的倒角去毛刺处理，既可以消除机加工产生的锐边，避免装配时划伤操作人员，也能减少气流通过孔位时产生的尖锐风噪。构件两端的端面均做平磨处理，保证端面与内孔轴线的垂直度公差控制在0.02mm以内，

　　装配后端面可与设备的定位台阶面完全贴合，避免出现装配间隙导致的气流泄漏问题。从壁厚设计来看，构件的整体壁厚均匀，在开设径向通孔的位置，剩余壁厚仍能满足结构强度要求，在承受常规的跌落冲击与侧向挤压力时不会出现变形或开裂问题，可适应户外复杂使用环境下的磕碰、剐蹭等工况。在实际建模过程中，该零件优先采用回转体特征生成基础基体，之后通过阵列特征完成多排径向孔的批量生成，孔位排布时需注意周向角度的偏移量计算，保证相邻排孔的投影不出现重叠，同时对所有孔口与端面的锐边做统一的倒角处理，建模完成后需验证内孔与外圆的同轴度公差，以及各径向孔的轴线与主轴线的垂直度公差，确保加工后的零件可顺利完成装配，不会出现卡滞或配合间隙过大的问题。

　　该结构的气流分流设计经过多轮迭代优化，孔的数量、孔径大小与排布角度均经过气流仿真验证，可在保证结构强度的前提下实现最优的消音与缓冲效果，相比同长度的实心开槽结构，该多孔结构的重量更轻，可有效降低设备前端的重量占比，提升握持时的重心平衡，减少长时间握持产生的疲劳感。
