通讯设备用异形滑动导轨结构设计

　　这款异形滑动导向件，主要应用在小型手持通讯终端的滑动开合机构中，承担滑动副的导向、限位以及行程承载作用，区别于常规的直线滚珠导轨，该零件采用一体化注塑或粉末冶金成型的结构设计，无需额外拼接装配，适配消费类通讯产品紧凑的内部安装空间。从实际使用场景来看，这类导轨多应用在滑盖式通讯设备、可抽拉式通讯功能模块的连接部位，日常使用中需要承受数千次的往复滑动磨损，同时要保证滑动过程无卡滞、无旷量，避免滑动部件出现偏移错位影响设备功能。

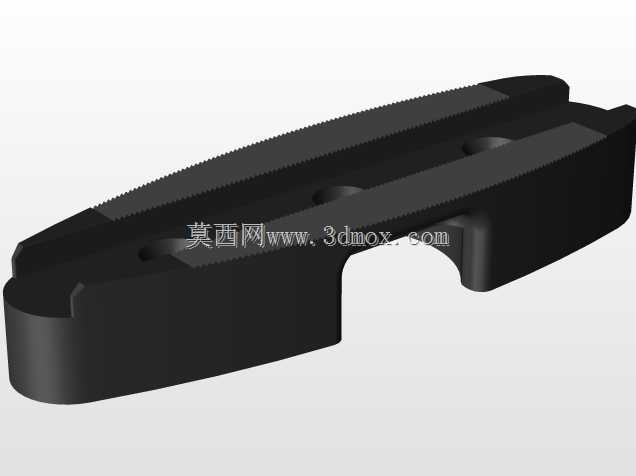

　　设计层面上，该导轨采用非对称的异形轮廓，整体沿滑动方向做了等截面的导向筋设计，两侧的细密齿状纹理并非装饰结构，而是用来和设备壳体上的阻尼胶条配合，提供均匀的滑动阻尼感，避免开合过程出现松垮或过快滑落的问题。零件上预留的三个不同孔径的安装孔，分别对应定位销孔、螺丝固定孔以及行程限位避让孔，其中中间位置的通孔为行程限位柱的穿行孔，当滑动件运动到上下极限位置时，孔壁与限位柱接触实现硬限位，无需额外加装限位块，进一步压缩了机构占用的空间。零件两端的弧形收边设计，一方面是适配通讯设备外壳的圆弧过渡造型，避免内部锐边刺破壳体或内部排线，另一方面在滑动到极限位置时，弧形面可以和壳体上的缓冲泡棉形成面接触，降低开合撞击产生的异响。

　　从安装边界来看，该导轨的整体厚度控制在6mm级别，安装基面的平面度要求控制在0.05mm以内，保证安装后导向筋的直线度偏差不超过0.02mm每10mm行程，避免滑动过程出现卡顿。导向筋的侧面做了0.1mm的拔模斜度，既方便成型加工脱模，也能在装配时和配对的滑动槽形成微量的间隙配合，预留温度变化带来的尺寸膨胀余量，避免高低温环境下出现滑动卡滞。零件侧面的缺口结构是排线避让位，通讯设备的柔性排线可以从该缺口处穿行连接上下两个滑动部件，避免滑动过程中排线被导轨挤压磨损，提升排线的使用寿命。

　　实际选型应用时，这类导轨不需要额外添加润滑脂，依靠自身材料的自润滑特性即可满足长期滑动的耐磨要求，配对的滑动槽一般采用同材质或POM材质的注塑件，两者的摩擦系数控制在0.2以内，保证滑动手感顺滑。和常规的金属导轨相比，这种一体化成型的非金属导轨重量更轻，成型成本更低，同时具备一定的形变余量，在设备受到轻微跌落冲击时，可以通过微量形变吸收冲击能量，避免滑动机构直接断裂失效。设计过程中需要重点关注导向筋的壁厚均匀性，整体壁厚差控制在0.3mm以内，避免成型过程出现缩痕、翘曲等缺陷，影响导轨的直线度精度；同时安装孔的位置度公差需要控制在0.08mm以内，保证装配后导轨和滑动槽的对中度，避免出现偏磨导致滑动阻力变大。
