DN100PN16法兰式聚四氟乙烯振动补偿器

　　在化工、制药、食品加工以及有强腐蚀介质输送需求的工业管路系统里，泵组出口、往复式压缩机进出口、频繁启停的工艺管线段，长期受流体脉动、设备自身振动、热胀冷缩位移叠加影响，硬连接法兰接口很容易出现密封面渗漏、螺栓疲劳松动、管壁应力集中开裂的问题，这款两端带钢制法兰的聚四氟乙烯衬里振动补偿器，就是专门针对这类工况开发的管路柔性连接件。

　　从现场安装边界来看，该补偿器公称通径为DN100，公称压力等级PN16，适配绝大多数常规中低压工业给排水、腐蚀性介质输送管线的法兰配对标准。两端的圆形法兰盘沿圆周均匀分布螺栓通孔，孔位排布完全符合对应压力等级的管法兰密封尺寸规范，现场安装时不需要额外改制配对法兰，只要将补偿器两端法兰和管线侧法兰对齐，穿入配套螺栓逐步对角预紧，就能完成管路串接。建模阶段法兰盘的厚度、密封凸台的凸起高度、螺栓孔的中心圆直径都严格参照工程常用法兰尺寸取值，预留的法兰外缘到波纹管段的轴向距离，也给现场扳手操作留出了足够的拧紧空间，不会出现螺栓无法穿装、紧固工具干涉的问题。

　　结构设计上，中间的柔性主体采用聚四氟乙烯材质，这种材料本身具备极强的耐酸碱腐蚀性能，除了熔融态碱金属、高温氟单质等极少数特殊介质外，绝大多数化工腐蚀性流体都可以长期输送，不会像橡胶补偿器那样出现溶胀老化，也不会像金属波纹管那样遇到氯离子、强酸介质发生点蚀穿孔。聚四氟乙烯本体的波形过渡段没有采用生硬的直角转折，而是做了圆滑的弧面变径过渡，既可以通过自身的柔性形变吸收管线运行时产生的轴向压缩、拉伸位移，也能补偿小幅度的径向错位和角向偏转，同时还能阻断泵体运行产生的振动沿着刚性管路向远端传递，避免振动传导到后续管架、精密仪表点位，降低整个管路系统的振动噪声。

　　实际选型应用时，在离心泵出口位置加装该型补偿器，一方面可以吸收泵启动瞬间水锤带来的轴向冲击力，避免硬管直接承受冲击载荷；另一方面泵组运行时的转子动平衡残余振动，会被柔性段大量衰减，不会带动整条管线一起共振。在有温度波动的工艺管线上，当管线内介质温度变化带来管材热胀冷缩时，补偿器的柔性段可以自由形变释放热应力，避免管线因为热应力顶推管架、拉裂法兰焊口。和纯金属波纹管补偿器相比，聚四氟乙烯材质的内壁摩擦系数极低，介质流经时不容易结垢挂壁，输送含细微颗粒的腐蚀性浆料时，也不会出现颗粒卡在波纹缝隙里磨损壁面的问题，日常运维几乎不需要额外做防腐维护。

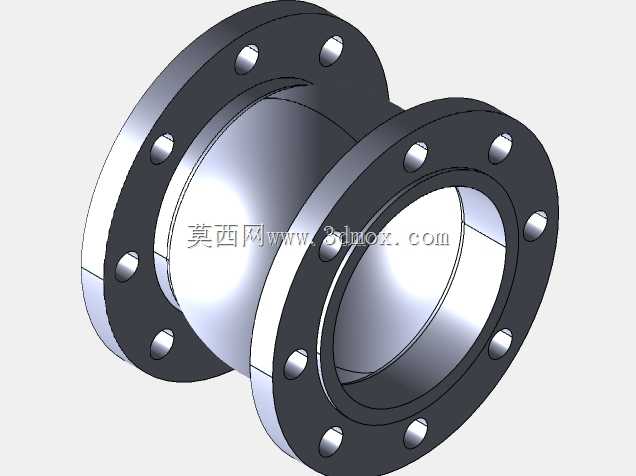

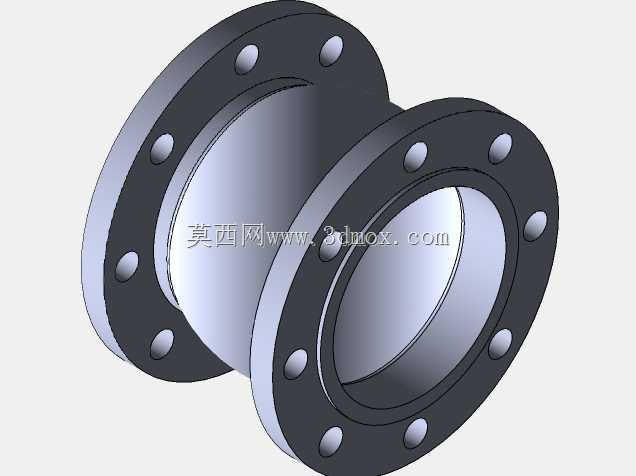

　　三维建模过程中，两端法兰的螺栓孔采用圆周阵列特征生成，保证每个孔的角向间距完全均匀，配对安装时不会出现孔位错位；中间柔性段的曲面通过旋转凸台加薄壁特征生成，内外壁的壁厚保持均匀一致，既避免局部壁厚过薄承压能力不足，也不会因为壁厚过大损失柔性补偿能力。法兰和柔性主体的衔接位置做了贴合压装的结构示意，还原实际产品中法兰盘夹持固定聚四氟乙烯翻边的密封结构，保证受压时介质不会从法兰和衬体的衔接位置渗漏。整个模型的轴向总长度控制在工程常用的安装长度区间，现场管线排布时，不需要为了安装补偿器额外改动过长的管段，在有限的泵房、车间管路空间里就能完成布置，适配新建管线安装和旧管线减振改造的不同场景。
