通讯设备用圆柱式锁壳结构三维数模

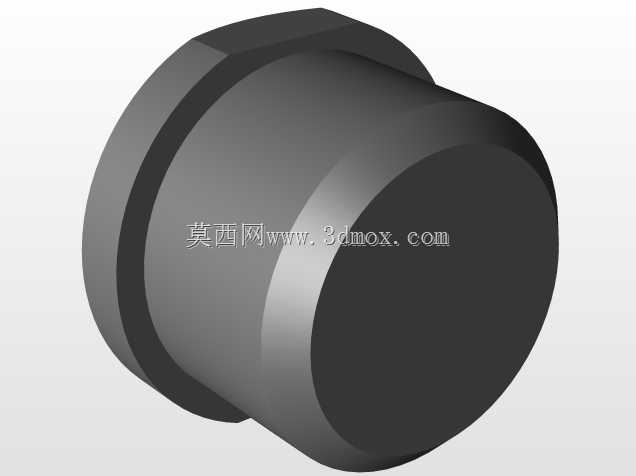

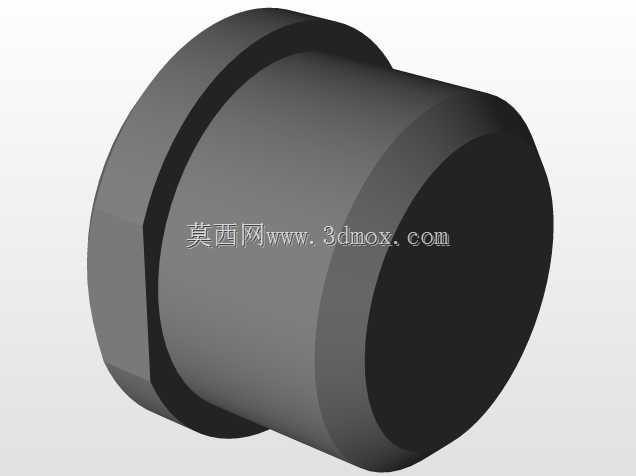

　　在通讯基站设备、户外通讯机柜、手持通讯终端这类需要物理锁止防护的场景中，锁壳是承载锁芯、提供安装定位、实现锁体与基体可靠连接的核心结构件，其结构合理性直接决定锁具的装配效率、锁止可靠性以及长期使用的抗形变能力。这款锁壳采用带单侧凸缘的圆柱回转体结构，设计之初就充分考虑了通讯类设备的安装空间限制，整体外轮廓以同轴圆柱面为主体，一端设置直径大于主体的环形凸缘，安装时凸缘端面可直接贴合设备壳体的安装面，无需额外加装定位垫片，就能实现轴向的安装限位，避免锁体在安装孔内出现轴向窜动。从功能特性来看，锁壳的内孔为阶梯式结构，不同直径的内孔段分别对应锁芯的定位段、传动件容纳段以及锁舌伸缩的避让空间，各段内孔的同轴度公差控制在0.02mm以内，

　　保证锁芯装入后转动顺畅，不会出现卡滞、偏磨的问题。主体圆柱面的外径尺寸与通讯设备通用的标准安装孔适配，安装时可直接插入预先冲制或机加工完成的安装孔内，配合凸缘的端面限位，仅需在凸缘上预留的两个对称安装孔位拧入紧固螺钉，即可完成锁壳与设备基体的固定，安装边界清晰，不会与设备内部的电路板、接线端子等元器件产生空间干涉。设计过程中针对通讯设备户外使用的场景，在锁壳与安装孔配合的圆柱面外端预留了密封胶圈的安装槽位，可嵌入O型密封圈实现安装缝隙的防水防尘，满足IP65级防护的结构要求，避免雨水、灰尘进入锁体内部导致锁芯锈蚀、卡滞。凸缘的厚度经过反复校核，在保证螺钉连接强度的前提下尽可能压缩轴向尺寸，减少锁壳在设备外侧的突出量，避免运输、

　　安装过程中受到磕碰导致结构变形，同时也能降低外力撬动锁体的受力支点，提升锁具的防撬性能。锁壳的侧壁设置有一个平直的定位切面，该切面与安装孔内对应的定位平面配合，可限制锁壳在安装孔内的周向转动，保证锁舌的伸缩方向始终与设备门体的锁扣位置精准对齐，不会因为长期使用过程中的开关门震动导致锁壳周向偏移，出现锁舌无法对准锁扣的问题。从建模逻辑来看，整个结构以回转特征为基础，通过拉伸切除完成定位切面、安装孔、内阶梯孔的结构构建，所有棱角处都设置了R0.5mm的工艺圆角，既可以消除加工过程中的应力集中，提升零件的结构强度，也能避免装配过程中锐边划伤操作人员的手部、破坏线缆绝缘层。内孔与锁芯配合的表面粗糙度要求控制在Ra1.6μm，

　　既保证锁芯转动的顺滑度，也能控制配合间隙，避免晃动量过大导致锁止虚位。在实际选型适配时，这款锁壳可适配尺寸规格对应的弹子锁芯、叶片锁芯，广泛应用于各类户外通讯机柜、通讯终端设备的门锁结构中，其统一的安装尺寸边界可直接替换同规格的老旧锁壳，无需对设备原有安装孔进行二次加工，大幅降低设备维护的改造成本。结构设计上没有多余的冗余特征，在满足结构强度、安装定位、防护密封所有功能要求的前提下，尽可能压缩零件的整体体积与材料用量，适合采用锌合金压铸工艺批量生产，生产效率高，零件成型后的尺寸一致性好，可满足通讯行业大批量设备装配的精度要求。针对不同使用场景的需求，该结构的壁厚经过强度校核，在承受1000N的侧向撬动力时不会出现不可逆的塑性变形，能够有效防护设备内部的通讯模块、接线端子等核心部件不被非授权人员触碰，保障通讯设备的运行安全。
