方形切角中空防护衬垫结构件

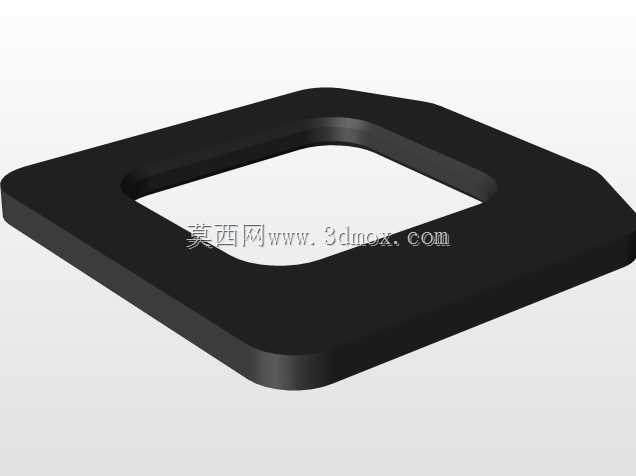

　　这款方形切角中空结构件，在手持通讯终端的装配链路里，主要承担内部元器件的定位防护与间隙填充作用，常见于终端中框与核心模组之间的装配工位，用来抵消组装公差、吸收日常使用中的磕碰冲击，避免核心元器件受外力挤压出现位移或损坏。从结构设计逻辑来看，整体采用等厚板状构型，外轮廓做了单角切边处理，并非规则正方框型，这个切角并非随意设置，而是对应通讯终端内部的避让空间，刚好适配主板边缘的接插件凸起位置，避免装配时出现结构干涉，同时切角也能作为装配定位标识，工人在流水线组装时无需额外核对方向，靠切角就能快速对位，降低错装概率。中间的方形镂空区域，是为核心功能模组预留的安装避让空间，镂空边缘做了微小的圆角过渡，避免应力集中导致的结构开裂，

　　同时镂空的尺寸公差控制在±0.05mm范围内，刚好能卡在模组外围的凸台上，实现径向定位，不需要额外打胶或者螺丝固定就能完成预定位，提升装配效率。结构件的厚度根据终端内部的间隙尺寸设定，刚好填充中框与模组之间的0.8mm装配间隙，外轮廓的其余三个直角都做了R0.3mm的圆角处理，避免装配时刮伤中框内壁的涂层或者排线绝缘层。材质选用改性耐磨橡胶，邵氏硬度控制在65A左右，既有足够的支撑性避免模组晃动，又有合适的缓冲性能吸收跌落时的冲击能量，表面做了哑光磨砂处理，和周边塑料件接触时不会产生异响，也不会因为长期挤压出现粘黏现象。从安装边界来看，外轮廓尺寸完全适配终端中框的内部卡槽，装入后不会出现窜动，切角位置刚好对准中框内部的定位筋，

　　装配到位后会有轻微的卡滞感，提示工人装配完成，不需要额外的压装工序。在实际使用场景中，除了基础的定位缓冲作用，这款结构件还能填补不同批次元器件的尺寸公差，当某一批次模组尺寸偏小时，结构件的微弹性可以自动补偿间隙，避免模组在壳体内晃动产生异响，同时也能阻断一部分主板工作产生的轻微振动传递到外壳，提升手持使用的质感。设计过程中特意规避了多余的卡扣或者凸起结构，整体为一体化成型结构，开模时采用单腔直浇口设计，成型后不需要额外的修剪工序，浇口残留位置设置在切角的非装配面，不会影响装配精度和外观。结构的壁厚均匀性控制在95%以上，避免注塑成型时出现缩痕或者变形，保证每个批次的零件尺寸一致性，适配自动化装配线的取件与对位要求，

　　不会因为零件变形导致吸嘴取件失败或者装配卡滞。在终端的售后维修场景中，这款结构件可以反复拆装使用，不会因为多次拆卸出现断裂或者永久变形，降低维修时的配件更换成本。中空区域的边缘做了0.1mm的倒角导向，在装入模组时可以起到引导作用，即使模组对位有微小偏差，也能顺着倒角滑入正确位置，减少装配时的对位调整时间。整体结构没有复杂的曲面或者倒扣，模具结构简单，量产时的成型周期短，单件生产成本低，适合大规模量产的通讯终端装配需求，同时结构的通用性较强，稍作尺寸调整就能适配不同型号的手持通讯设备内部防护需求。
