松下空气滤清器盖固定卡扣支架结构

　　家用空气清洁设备长期运行过程中，滤芯端盖的固定支架属于高频受力易损件，这类支架多采用卡扣式快装结构，日常更换滤芯时反复开合、设备运行过程中风道振动带来的持续交变应力，都可能导致原有支架的卡扣根部出现应力断裂，造成滤芯盖无法压紧密封，直接影响设备的过滤密封性，出现漏风、过滤效率下降的问题。

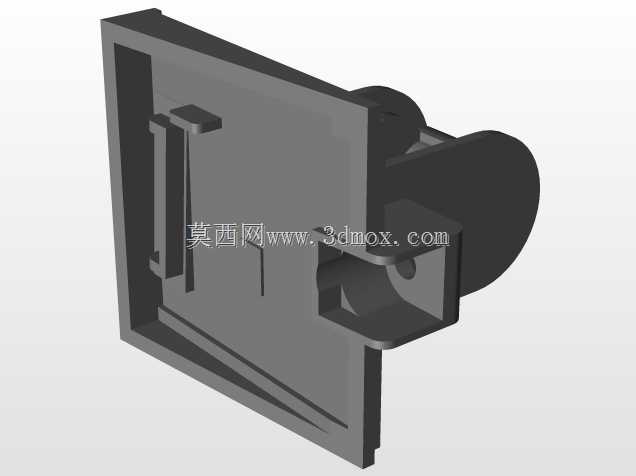

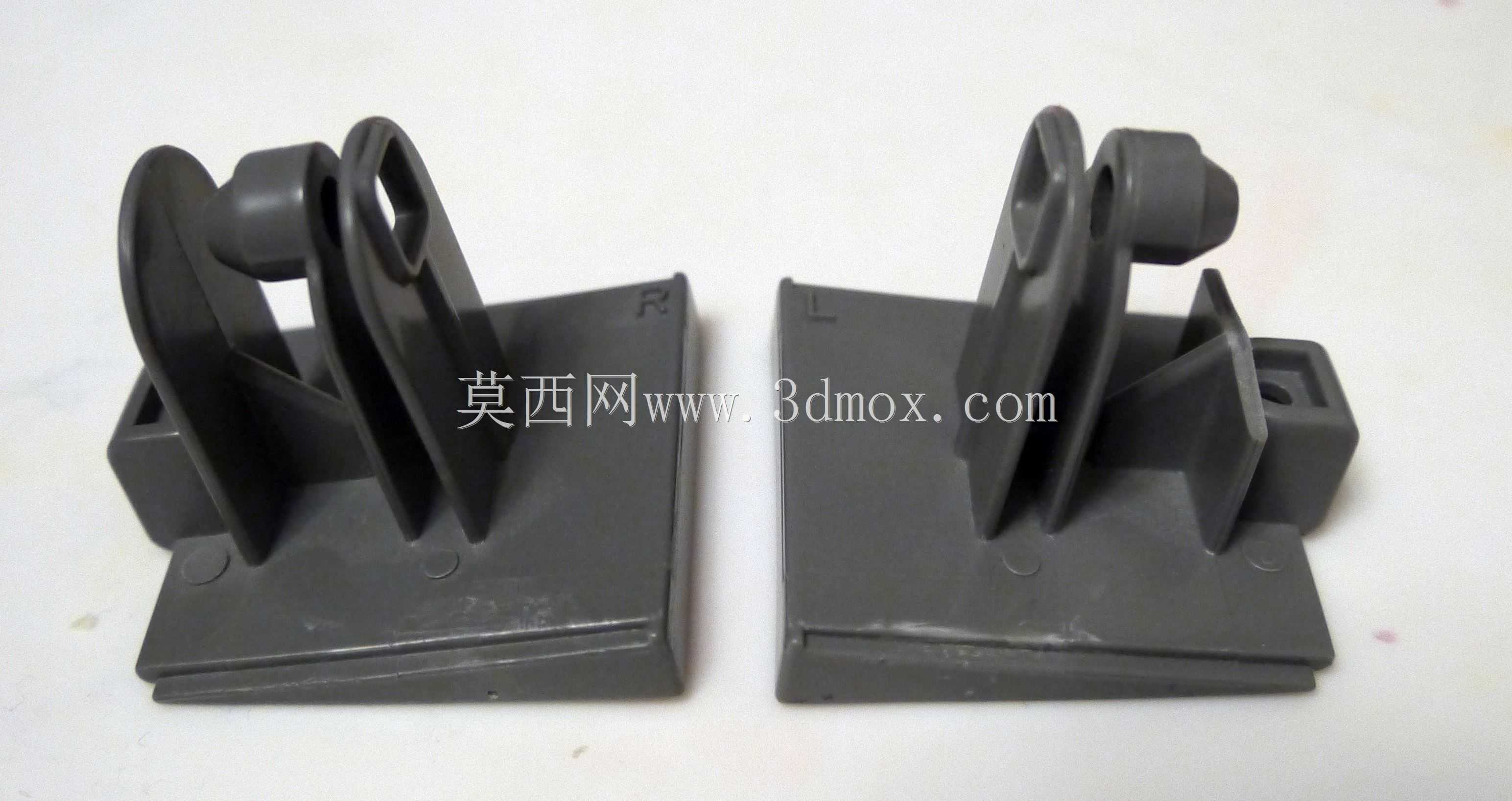

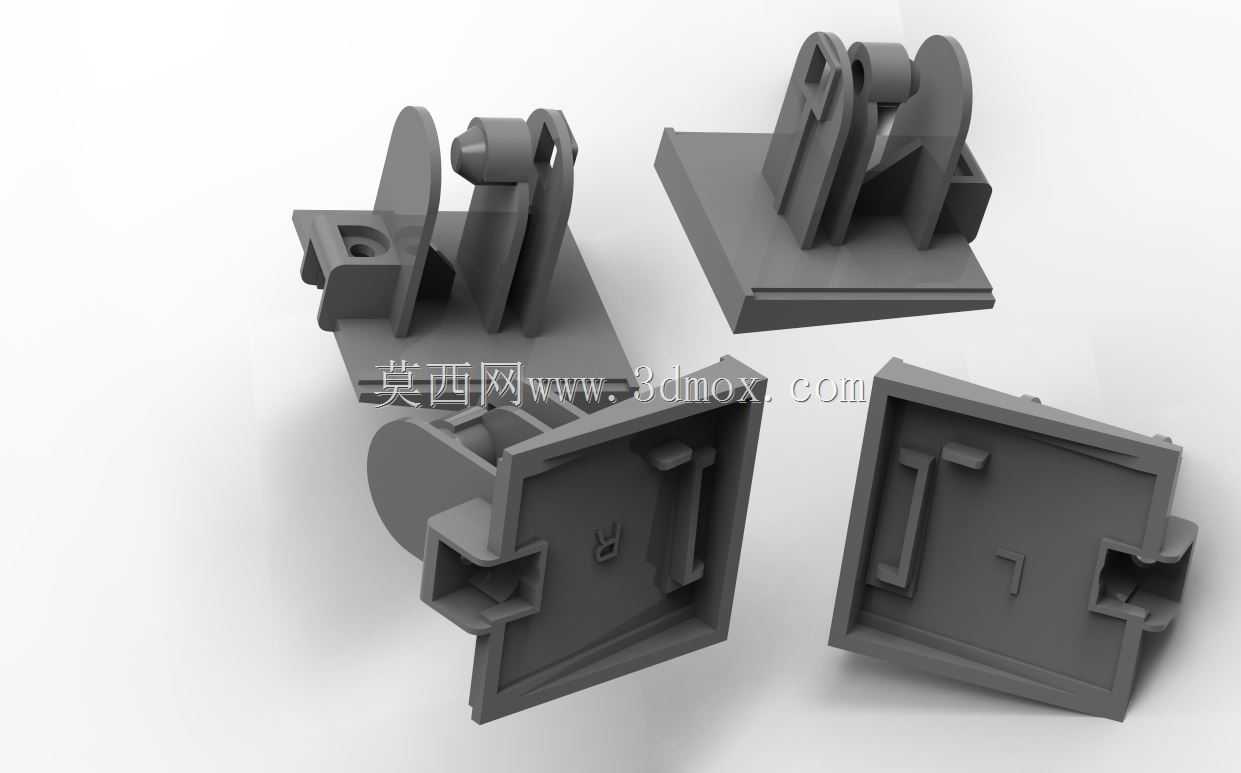

　　这套支架结构采用卡扣式快装设计，主体分为安装基座与卡扣锁止两部分，基座部分为方形贴合面，可完全匹配滤清器盖内侧的安装位，贴合面边缘设置有定位凸棱，安装时可直接嵌入盖体的预留卡槽内，无需额外打胶或者螺丝固定，拆装效率较高。卡扣部分采用带加强筋的悬臂结构，卡扣头部做了圆弧导向设计，装配时可顺着设备主体的卡槽滑入到位，到位后会发出清晰的卡合反馈，保证锁止可靠。卡扣根部设置了多道三角加强筋，从基座平面延伸至卡扣悬臂根部，可大幅提升悬臂的抗弯折能力，降低反复开合带来的应力集中断裂风险。

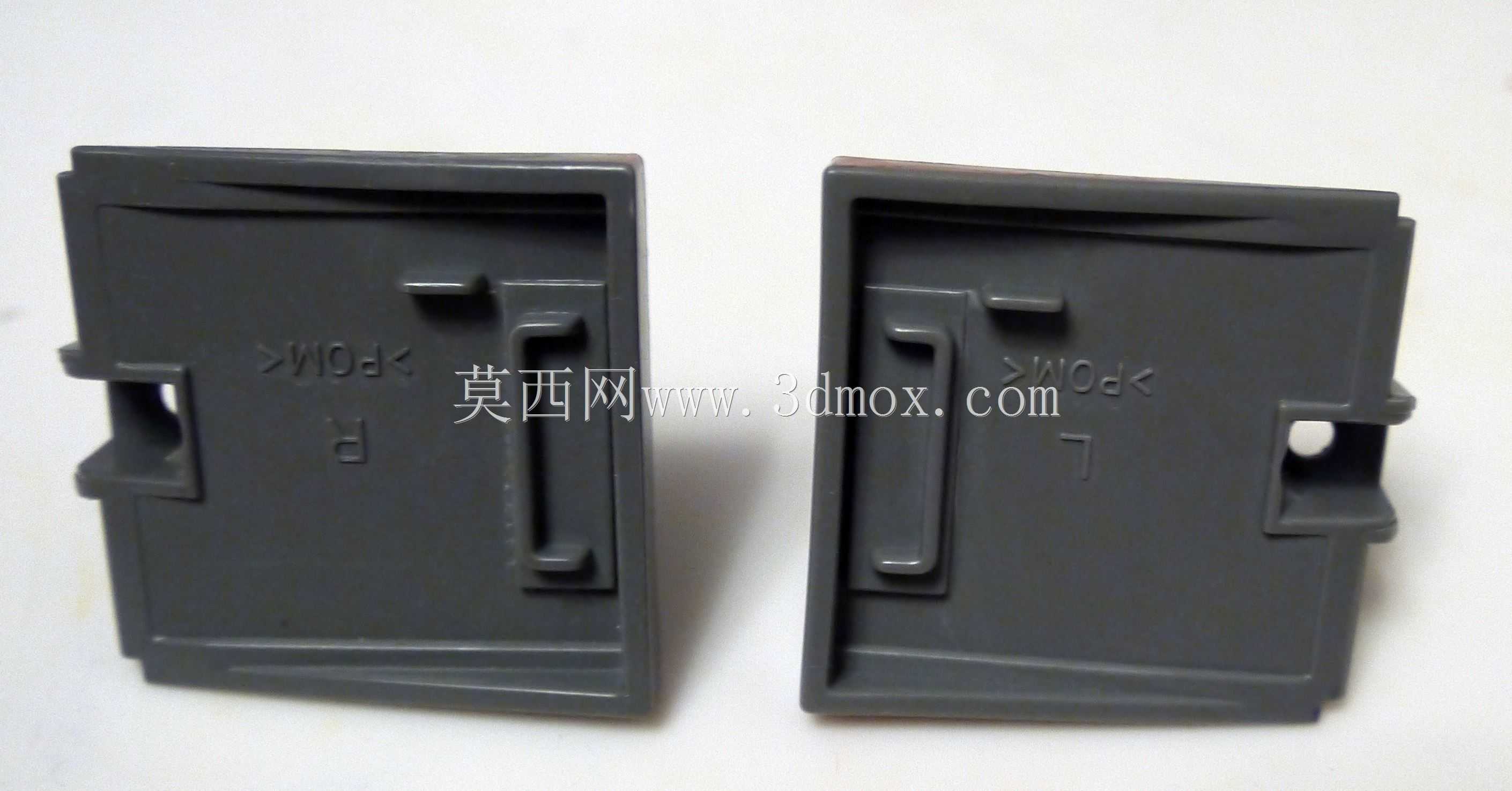

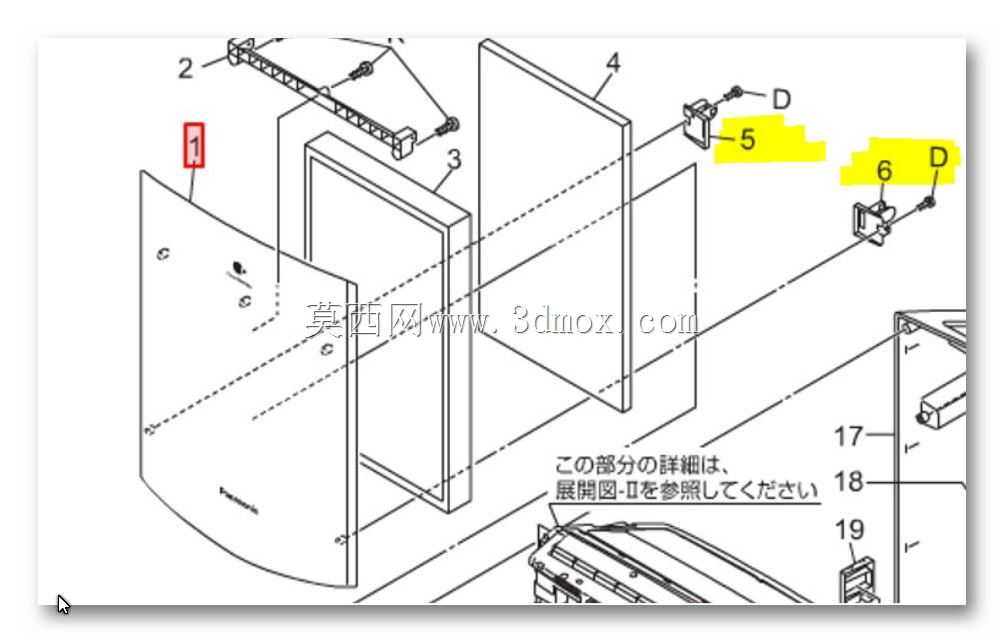

　　从安装边界来看，支架整体安装后突出盖体内侧的高度控制在合理范围内，不会干涉内部滤芯的正常放置，也不会阻挡风道的气流走向，四个支架分别对应滤清器盖的四个边角位置，锁止后可让盖体与设备主体之间的密封胶条均匀受压，保证周圈密封一致性，避免出现局部漏风的问题。设计过程中充分考虑了家用小制件的成型工艺，所有转角位置都做了圆角过渡，避免注塑成型时出现应力集中点，壁厚保持均匀，没有出现壁厚突变的位置，可有效降低成型后的缩痕、翘曲问题，不管是采用原厂注塑生产还是小批量3D打印自制替换件，都能获得较好的成型精度与结构强度。

　　在实际使用场景中，这类支架除了用于空气滤清器盖的固定，其卡扣式快装的设计思路也可延伸应用于各类需要频繁开合的小型设备端盖固定场景，比如小型家电的检修盖、工业小型设备的滤芯端盖、通风管道的检查口盖板等场景，只需要根据对应安装位的尺寸调整基座大小与卡扣的扣合量，即可快速适配不同的安装需求。结构设计上没有采用复杂的异形结构，所有特征都可通过常规的注塑模具加工实现，模具结构简单，量产成本较低，同时也适合用户在原有支架损坏后进行测绘自制，不需要复杂的加工设备即可完成替换件的制作，安装后可完全恢复设备的原有固定功能，保证滤清器盖的锁止可靠性，让设备的过滤密封性能恢复到原厂设计状态，避免因为支架小零件损坏导致整台设备无法正常使用的问题。
