气动执行器RAT040-DA结构设计

　　在流体管路控制系统中，气动执行器是实现阀门远程自动控制的核心驱动部件，这款RAT040-DA型气动执行器，主要适配小口径球阀、蝶阀等角行程类阀门的驱动需求，广泛应用在化工流体输送、水处理管路、暖通空调系统、轻工生产流水线的流体通断与调节场景中，能够在0.4-0.7MPa的常规工厂气源压力下稳定输出扭矩，带动阀杆完成0-90度的回转动作，实现管路介质的通断或者流量调节控制。从结构设计来看，这款执行器采用了经典的齿轮齿条式传动结构，压缩空气进入气缸腔室后推动活塞做直线运动，活塞上集成的齿条带动中部的输出轴齿轮做回转运动，相比拨叉式结构，齿轮齿条传动的输出扭矩在整个行程中更为平稳，适合对阀门开关位置控制精度有一定要求的工况，

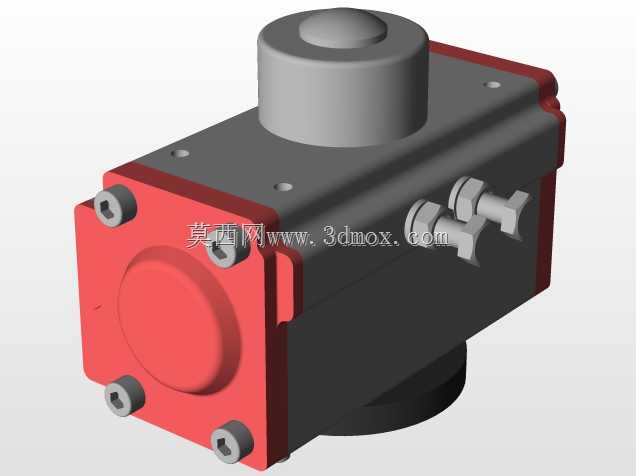

　　同时双作用的结构设计，即进气推动活塞开阀、另一侧进气推动活塞关阀，在失气状态下会保持当前阀位，适合不允许阀门误动作的工艺管路场景。外形结构上，执行器主体采用方形箱体设计，箱体主体为压铸铝合金材质，表面做硬质氧化处理，兼顾轻量化与结构强度，两端端盖采用红色涂装的高强度铝合金材质，通过内六角螺栓与主体箱体紧固连接，端盖与箱体之间设置有丁腈橡胶密封件，能够保证气缸腔室的气密性，避免气源压力泄漏导致的扭矩输出不足问题。输出轴采用上下贯通式设计，底部为标准的内四方或者内八角连接接口，能够直接与对应规格的阀杆配合连接，顶部预留了位置指示器安装位，能够直观显示阀门当前的开关状态，方便现场巡检人员快速判断管路工作状态。

　　侧面设置的两个气动接口为标准G1/4内螺纹接口，分别对应开阀与关阀的气路接入，接口位置的设计充分考虑了现场配管的操作空间，避免与周边管路、支架产生安装干涉。安装边界方面，这款执行器的底部安装法兰符合ISO5211标准安装尺寸，能够直接与同标准的阀门支架、连接轴套适配，不需要额外做转接件加工，大幅降低现场安装的适配成本；整体外形的长宽高尺寸控制紧凑，在保证输出扭矩满足DN40及以下口径球阀驱动需求的前提下，尽可能压缩了安装占用空间，适合在管路排布密集、安装空间局促的车间管廊、设备内部管路场景中使用。设计过程中，对活塞的运动行程做了精准的限位设计，两端端盖内部设置有可调限位螺栓，能够在±5度范围内微调阀门的全开、全关位置，

　　补偿阀门长期使用后密封件磨损带来的行程偏差，保证阀门的密封性能。气路接口内部预置有气源缓冲结构，在活塞运动到行程端点前能够通过节流气路降低活塞运动速度，减少活塞对端盖的刚性冲击，降低设备运行过程中的噪音，同时延长内部密封件与传动部件的使用寿命。所有外露的紧固件均采用不锈钢材质，能够在潮湿、轻度腐蚀的工业环境中长期使用，不会出现锈死导致后期维护无法拆卸的问题。输出轴与箱体之间采用双重密封结构，内侧为防尘密封圈阻挡外部粉尘进入箱体内部，外侧为耐压密封圈防止气缸内部的压缩空气泄漏，同时能够阻挡外部的水汽、腐蚀性介质进入传动腔室，保证内部齿轮齿条的润滑环境稳定，日常维护只需要定期通过箱体上预留的注油嘴补充润滑脂即可，不需要整体拆解设备，大幅降低后期运维的工作量。在实际选型匹配过程中，需要根据阀门的额定工作扭矩乘以1.2-1.5倍的安全系数来匹配对应规格的执行器，这款040规格的执行器在0.5MPa气源压力下输出扭矩约为40N·m，能够覆盖大部分小口径软密封球阀、蝶阀的驱动需求，同时可以配套电磁阀、限位开关、定位器等附件，实现开关量控制或者模拟量调节功能，满足不同自动化程度的控制系统需求。
