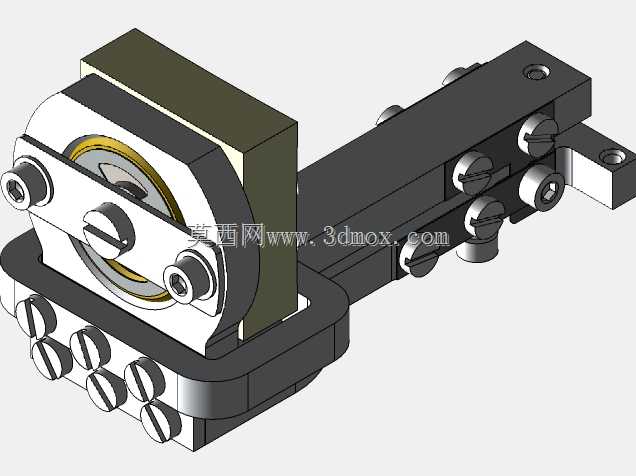

光学实验用衍射光栅安装固定支架结构

　　在精密光学实验、光谱检测设备以及光通讯光路校准场景中，衍射光栅作为核心分光元件，其安装固定的稳定性、角度调节的精度直接决定了光路输出的一致性与检测结果的可靠性，这款光栅支架正是针对这类场景的安装需求设计的专用固定结构。从实际使用场景来看，该支架可适配桌面光学平台安装、集成式光谱仪内部光路固定、光通讯波段校准工装等多种使用环境，不需要额外定制转接件即可完成光栅元件的快速装夹。

　　从结构功能特性来看，支架整体分为光栅装夹区、角度微调区、安装固定区三个功能段。光栅装夹区采用半包围式框型结构，透明防护挡板既可以避免装夹过程中硬物刮伤光栅刻划面，又能在日常使用中阻挡环境浮尘落在光栅工作面上，框体侧边的紧定螺钉采用软质端头设计，锁紧时不会对光栅边缘造成压痕或崩边，适配常规厚度的方形衍射光栅装夹，装夹后光栅工作面与支架安装基准面的平行度公差可控制在0.02mm以内，避免光栅装夹倾斜带来的衍射角度偏移。角度微调区设置在装夹区与固定臂的连接位置，通过多组精密调节螺钉的配合，可实现光栅绕水平轴、垂直轴的小角度偏转调节，调节分辨率可达0.1度，满足光路校准过程中对光栅衍射角度的精细调整需求，调节完成后通过侧边的锁紧螺母即可固定角度，不会在长期使用中出现角度漂移。安装固定区为长条形臂式结构，臂身设置多组标准安装孔位，既可以通过底部孔位直接固定在光学平台的标准螺纹孔上，也可以通过侧边的转接块连接到光路调整架上，长条形臂身的长度设计预留了足够的光路避让空间，不会遮挡光栅入射、出射的光路通道。

　　从设计思路层面，这款支架在建模阶段就优先考虑了光学场景的使用特殊性：首先是材料选择上，与光栅接触的部件采用低形变的铝合金材质，表面做黑色阳极氧化处理，既可以减少环境温湿度变化带来的结构形变，又能避免支架表面反光对光路造成杂散光干扰；其次是装夹结构的设计，摒弃了传统的全包围压合结构，采用侧边顶紧+底部承托的装夹方式，装夹过程中不需要将光栅从框体顶部插入，可直接从侧面滑入装夹位，降低了装夹过程中光栅滑落损坏的风险；调节结构的设计上，没有采用复杂的涡轮蜗杆调节机构，而是采用紧定螺钉顶推的微调结构，在满足小角度调节需求的前提下，尽可能压缩了支架整体的体积，更适合集成在小型化光谱检测设备内部。

　　从外形尺寸与安装边界来看，支架整体长度控制在120mm以内，装夹区的外形尺寸适配25mm、30mm两种常规规格的方形衍射光栅，安装固定区的孔位间距符合光学平台的标准孔距要求，底部安装面的平面度公差控制在0.01mm以内，安装后不会出现支架倾斜的问题。支架整体的高度在装夹光栅后不会超过60mm，在多组光路并排布置的场景中，不会与相邻的光学调整架、反射镜支架产生结构干涉。臂身的厚度设计经过刚度校核，在单侧悬臂安装的工况下，臂身末端的形变量不超过0.005mm，完全满足光学系统对结构稳定性的要求。在实际装配过程中，支架的所有调节螺钉都设置在操作人员易触碰的侧面位置，不需要将手伸入光路区域即可完成角度调节与锁紧操作，避免调节过程中触碰其他光学元件造成光路偏移。
