衍射光栅动态调整安装支撑结构

　　在精密光学检测、光谱分析、激光加工以及光通讯相关的光路搭建场景中，衍射光栅作为核心分光、色散元件，其安装定位的精度、动态调整的顺畅度直接决定整套光学系统的工作稳定性与测量准确性，这款动态安装结构正是针对光栅元件的装夹、多维度微调需求设计的专用支撑构件。从实际工程应用来看，这类安装结构常被集成在单色仪、光谱测试仪、激光调谐设备以及光通讯波段的波分复用装置内部，需要在有限的设备内腔空间里完成光栅的可靠固定，同时满足光路校准过程中对光栅俯仰、偏转、倾角的微米级调整需求，还要兼顾长期使用下的结构刚性，避免设备运输、运行振动导致光栅位置偏移，影响光路耦合效率。

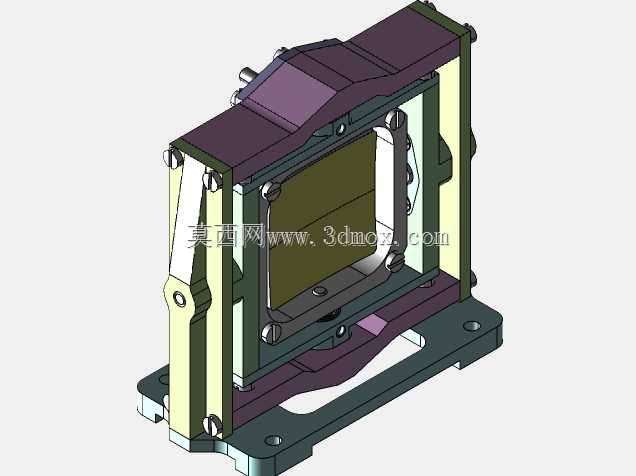

　　结构设计上，整体采用框式对称承载布局，底部设置带安装孔的一体式安装基座，基座上的沉头安装孔可直接通过标准紧固件固定在光学平台或者设备内腔的安装基板上，安装孔的孔位间距适配主流光学设备的安装基准，基座与上层调节框架之间通过双侧铰接支撑臂连接，支撑臂上设置紧定调节结构，可实现光栅安装面的俯仰角度连续调整，调整到位后通过侧面的锁紧螺钉完成位置锁死，避免调节后出现位置漂移。中间的光栅装夹框采用四周压块固定结构，压块与光栅接触的位置预留缓冲垫安装位，避免刚性压接导致光栅基底崩边或者应力变形，装夹框本身可在支撑框架内实现小范围的偏转角度调整，配合双侧支撑臂的俯仰调节，可覆盖光栅安装所需的全部角度调整维度，无需额外加装调整架即可完成光路对准。

　　从安装边界尺寸来看，整体结构的外轮廓尺寸适配常用的25mm、50mm规格方形衍射光栅的装夹需求，基座的安装面平面度控制在0.02mm以内，保证安装后整体结构的基准面与设备安装面完全贴合，不会出现安装倾斜导致的初始角度偏差。结构的各运动调节副均采用无间隙配合设计，调节螺杆采用细牙螺纹，调节分辨率可达0.01mm每转，对应角度调节精度优于1角分，完全满足精密光学系统中光栅的定位精度要求。在材料选型的设计考量上，主体承载结构选用铝合金材质做表面阳极氧化处理，在保证结构刚性的前提下尽可能降低整体重量，减少设备整体负载，同时铝合金的热膨胀系数与常用光学设备的铝制安装基板接近，在温度变化的工作环境下不会因为热胀冷缩量差异产生额外的结构应力，避免光栅面形发生变化影响光学性能。铰接位置的销轴采用不锈钢材质，提升反复调节过程中的耐磨性能，延长结构的使用寿命，锁紧螺钉采用标准内六角规格，方便使用常规工装完成锁紧操作，无需定制专用工具。

　　实际装配过程中，可先将光栅元件通过四周的压块固定在中间装夹框内，压块的压紧力需要控制在合理范围，既要保证光栅在振动环境下不会出现移位，又不能压力过大导致光栅基底产生内应力，压块与光栅接触位置可粘贴聚四氟乙烯薄片作为缓冲，避免硬接触损伤光栅表面的刻划镀层。完成光栅装夹后，可先将整体结构通过基座的安装孔临时固定在安装基准面上，配合光路中的激光准直仪或者光谱仪的信号反馈，依次调整双侧支撑臂的俯仰调节螺钉以及装夹框的偏转调节螺钉，直到光栅的衍射角度、光路耦合效率达到设计要求，之后依次锁紧所有调节位置的紧定螺钉，完成最终的安装固定。在日常设备维护过程中，如果需要更换不同刻线密度的光栅，仅需拆卸中间装夹框的压块即可完成光栅更换，无需拆卸整个安装结构，大幅降低光路重新校准的工作量。

　　不同于固定式光栅安装座，这款动态安装结构将装夹功能与多维度调节功能集成在同一结构体内，不需要额外搭配独立的光学调整架，有效压缩了光路部分的占用空间，对于内部安装空间紧凑的便携式光谱设备、小型光通讯检测装置而言，这种集成式设计能够大幅降低光路部分的整体体积，同时减少了多层调整架堆叠带来的累积误差，提升整体结构的谐振频率，在设备存在小幅振动的工作场景下仍能保持光栅位置的稳定，避免衍射光路出现抖动影响信号稳定性。结构上所有的棱边均做了倒角处理，避免装配过程中锐边划伤操作人员或者损坏相邻的光学元件，外露的紧固件均采用标准件，后期维护更换配件十分方便，不需要定制特殊规格的连接零件。
