精密光学机械用差动调节螺钉结构

项目分类:通用五金配件 发布时间:2022-05-13 ID:633558
  • 精密光学机械用差动调节螺钉结构
  • 精密光学机械用差动调节螺钉结构

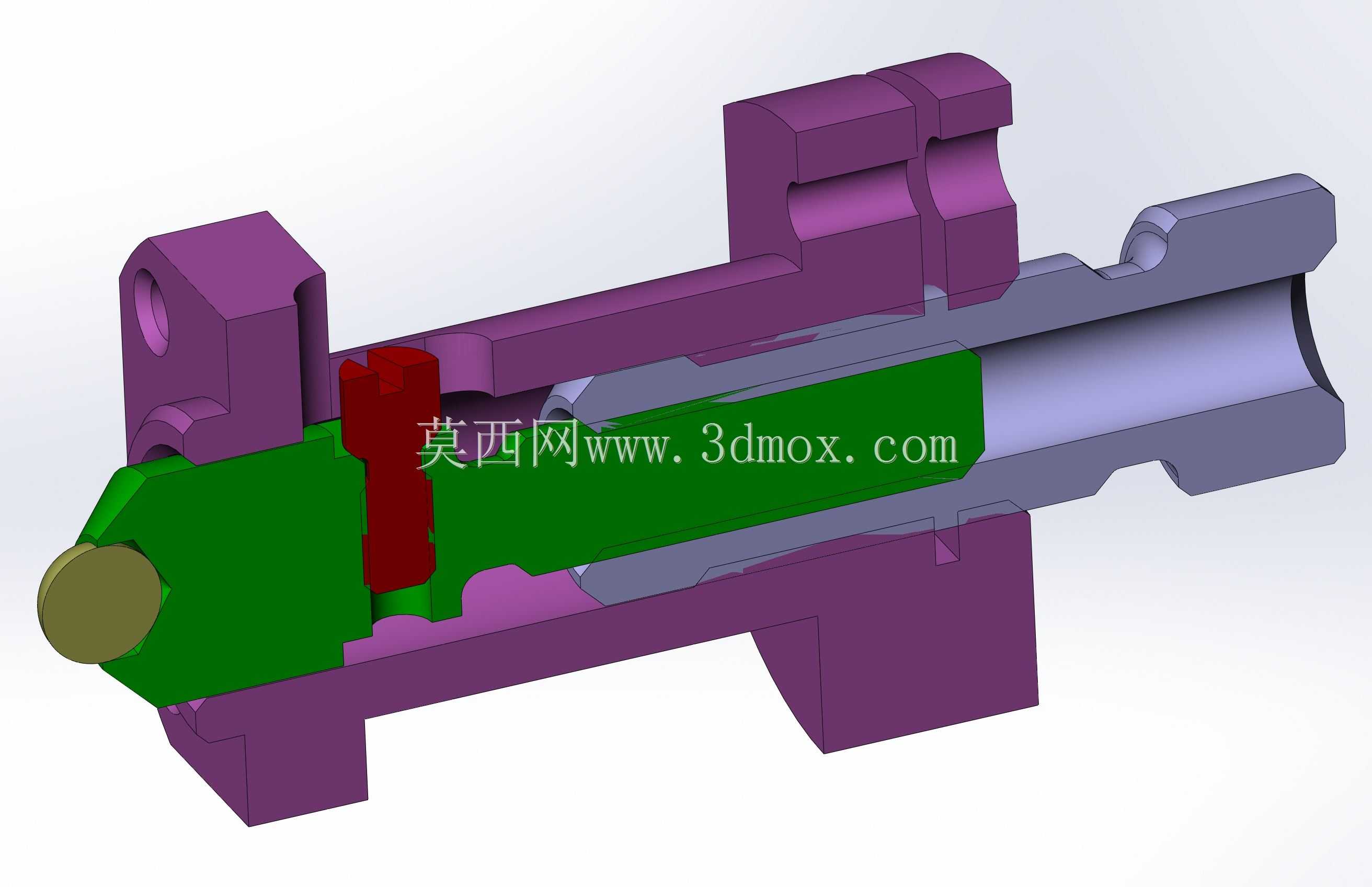

  在精密光学装调、实验室精密位移台、高精度检测工装的搭建场景里,常规单头螺纹的调节螺钉很难满足微米级的进给精度要求,这类场景下差动螺钉是非常成熟的微调解决方案,本次拆解的这款差动螺钉结构,正是针对这类小行程高精度调节需求设计的机械构件。从结构剖面能看到,整套构件包含外套筒、两组不同导程的螺纹副、顶紧销、复位弹性件、端部触头几个核心部分,设计时特意选用了导程差值极小的两组螺纹配合,当转动调节套筒时,两个螺纹副同时产生轴向位移,最终输出的位移量是两个导程的差值,能把转动角度对应的轴向进给量压缩到常规螺钉的几十分之一,轻松实现亚微米级的调节分辨率,完全适配光学镜片光轴微调、探针检测位置校准、精密夹具装夹间隙调整这类对进给量极度敏感的工况。

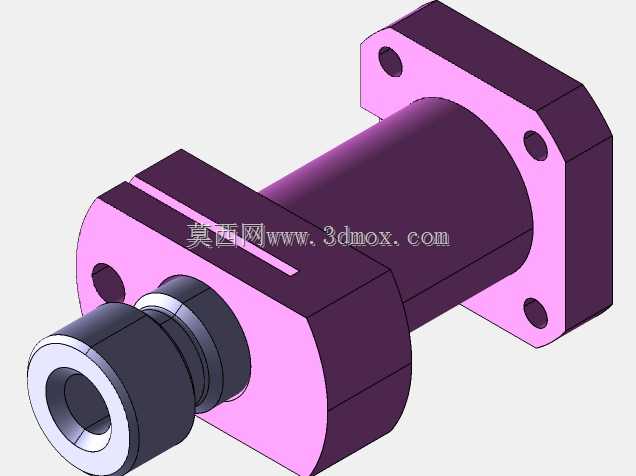

  做结构设计时,首先要考虑的是安装边界的适配性,这款差动螺钉的外套筒设置了带安装孔的凸耳结构,能直接通过两颗紧固件固定在设备基板或者安装立板上,不需要额外设计复杂的安装座,套筒主体的外圆做了公差配合段,和安装孔的配合公差选H7/g6的间隙配合,既保证套筒不会在调节时出现径向窜动,又不会因为配合过紧导致外套筒变形卡滞螺纹副。内部的两组螺纹副分别加工在调节杆和外套筒、调节杆和内顶杆上,两个螺纹的旋向保持一致,导程差控制在0.25mm每转,也就是说转动一整圈调节杆,端部触头的实际进给量只有0.25mm,相比常规M3螺纹0.5mm导程、M4螺纹0.7mm导程的普通螺钉,微调精度提升了一倍以上,而且螺纹配合面都做了研磨处理,降低调节时的阻尼感,

  避免出现爬行现象,保证调节过程顺滑无卡顿。端部的触头采用了淬硬处理的圆头结构,和被调节部件的接触为点接触形式,不会因为接触端面的平面度误差带来调节偏移,也能避免硬接触刮伤被调节零件的表面,在光学镜片调整架的应用里,这种圆头触头能直接顶靠在镜座的调节凸台上,转动调节螺钉时镜座绕支点做微小转动,实现镜片俯仰、偏摆角度的精细调整,不会因为接触应力集中导致镜座变形影响镜片面型。结构里设置的红色弹性件是复位消隙结构,能始终给两个螺纹副施加轴向预紧力,消除螺纹配合间隙带来的空回误差,常规调节螺钉在反向转动时会因为螺纹间隙存在空程,导致调节量无法精准控制,加了这个预紧弹性件之后,不管是正向进给还是反向退回,螺纹副的配合面始终保持贴合,

  空回量能控制在1微米以内,完全满足精密检测设备的调节精度要求。在实际选型应用时,要注意这款差动螺钉的有效调节行程是有限的,因为是依靠两个螺纹的导程差实现微调,整体行程一般不超过3mm,只适合做小范围的精密微调,不能用于大行程的位移传动,安装时要保证套筒的轴线和被调节部件的受力方向保持同轴,偏差角度不能超过2度,否则会出现侧向分力导致调节卡滞,长期使用还会加剧螺纹磨损降低精度。日常维护时不需要额外加注润滑脂,因为螺纹配合面本身做了表面硬化处理,本身的耐磨性能足够,而且光学设备场景里要避免润滑脂挥发污染镜片,所以结构设计时特意选用了自润滑的铜合金做内螺纹基体,既保证耐磨性能又不会产生油污污染。从结构建模的角度看,绘制这类差动螺钉时要重点注意两个螺纹的导程参数匹配,不能出现导程差计算错误导致实际调节精度不符合设计要求,安装凸耳的位置要和常用光学调整架的安装孔位匹配,保证互换性,端部触头的圆角要做标准化处理,和市面上常规的调节螺钉触头尺寸一致,方便替换损坏的零件。
