多瓣式弹性夹持锁紧夹头结构设计

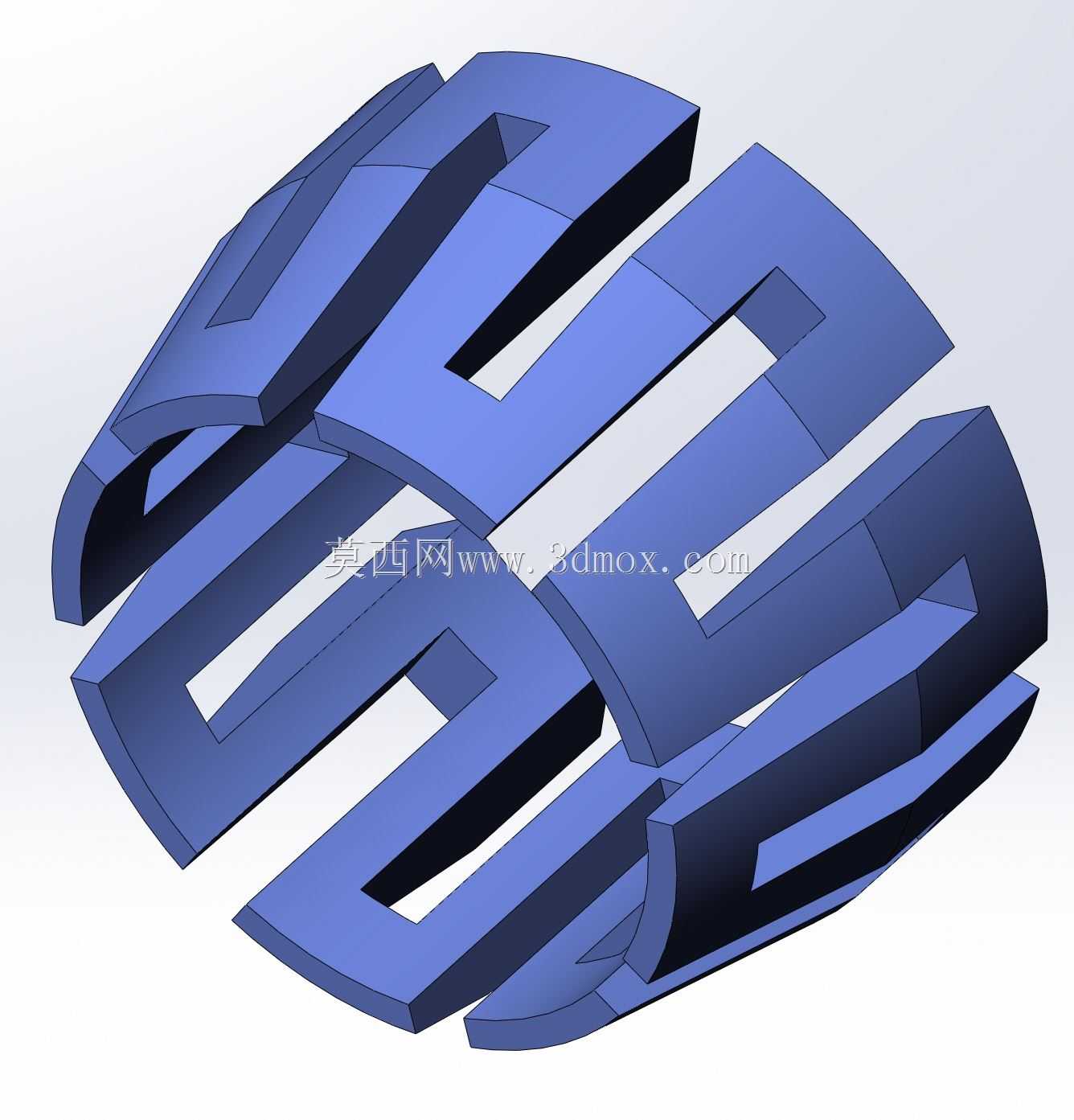

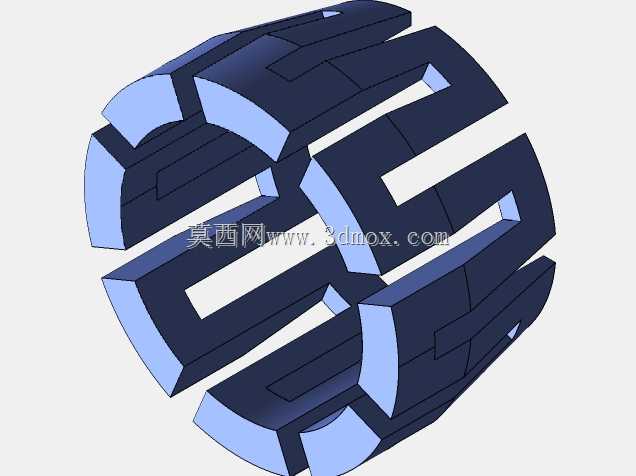

　　在精密装夹作业场景里，这类多瓣式弹性夹头的应用覆盖了从精密机加工工位到小型通讯组件装配、检测工位的多个环节，区别于传统三爪卡盘的大行程大夹持力特性，这类周向均匀分瓣的夹头更适配小尺寸圆柱类、薄壁类工件的定心夹持需求，能在提供足够抱紧力的同时，避免局部应力集中压伤工件表面。从结构设计逻辑来看，整个夹头采用一体式周向开槽的结构形式，瓣片沿圆周方向均匀分布，每瓣的弧形接触面经过曲率匹配设计，当夹头受轴向推力作用时，瓣片会沿预设的形变槽产生均匀的径向收拢，实现对工件外圆的周向同步抱紧，这种自定心结构的同轴度表现远优于分立爪件的装夹结构，能将装夹后的径向跳动控制在极小范围内，适配需要高精度回转定位的加工、检测工序。

　　设计过程中，瓣片的厚度、开槽的深度与宽度是核心参数，开槽过深会导致夹头整体刚性不足，夹持状态下瓣片易产生过量形变导致工件偏移，开槽过浅则会让瓣片的弹性形变量不足，无法适配公差带范围内的工件尺寸，甚至会因为形变应力过大导致瓣片根部出现疲劳断裂。每瓣夹持面的弧度设计需要匹配目标夹持工件的外径范围，接触面做了微倒角处理，避免工件装入时被棱边刮伤，同时在瓣片的根部预留了应力释放的圆弧过渡，消除开槽根部的应力集中点，提升夹头的反复开合使用寿命。

　　从安装边界来看，这类夹头通常配套对应的推套与安装基座使用，夹头的外锥面与推套的内锥面配合，当推套沿轴向移动时，通过锥面的传力作用带动瓣片收拢，安装时需要保证夹头与安装座的同轴度，避免推套移动过程中出现偏载，导致各瓣片的夹持力不均。夹头的轴向尺寸需要匹配推套的行程范围，保证在推套走到最大行程时，夹头的瓣片能收拢到最小夹持直径，在推套复位时，瓣片能依靠自身的弹性回弹张开到最大内径，方便工件取放。

　　在通讯类小型零部件的装配工位，这类夹头常用来夹持小型金属壳体、接头类零件，配合自动化装配设备完成引脚压装、密封圈装配等工序，由于瓣片是周向均匀施力，不会像侧推式夹紧块那样对薄壁通讯壳体产生单侧挤压变形，能有效保证装配后零件的形位公差。在小型精密零件的二次加工工位，这类夹头可以安装在小型回转工作台或者分度头上，完成零件周向的钻孔、刻字、检测等工序，装夹效率远高于手动拧紧的卡盘结构，配合气动推套可以实现秒级装夹，适配批量零件的加工节拍需求。

　　设计建模过程中，需要重点验证瓣片的形变范围，通过有限元分析模拟不同轴向推力下瓣片的径向形变量，确保在额定夹持力下，瓣片的形变处于材料的弹性形变区间内，不会出现塑性变形导致夹头失效。同时要校核夹持状态下的接触应力，保证接触应力既能提供足够的摩擦力防止工件转动或者轴向窜动，又不会超过工件表面的抗压强度，避免夹伤工件表面。夹头的瓣片数量经过多轮验证，六瓣的结构形式能在保证足够弹性形变量的同时，兼顾夹持的接触面积，相比三瓣结构，六瓣结构的周向施力点更多，夹持更稳定，对工件的圆度误差适配性更好，相比八瓣及以上的结构，六瓣结构的整体刚性更好，加工难度更低，开槽工序的工艺性更优。

　　在实际使用场景中，这类夹头的维护成本较低，由于是一体式结构，没有分立的活动零件，不会出现零件松动、脱落的问题，只需要定期清理瓣片缝隙里的切屑、杂物，保证瓣片能正常开合即可。针对不同的夹持需求，还可以在瓣片的夹持面镶嵌不同材质的衬垫，比如夹持软质工件时镶嵌尼龙或者聚氨酯衬垫，夹持硬质光滑工件时可以在夹持面加工微纹路提升摩擦力，不需要更换整个夹头本体，只需要更换衬垫就能适配不同的工件夹持需求，拓展了夹头的适用范围。
