变螺距输送螺杆变导程螺旋送料结构

　　这类变螺距螺杆常见于粉体输送、颗粒计量、小型挤出供料以及需要沿轴向逐步改变物料推送节奏的工位。与等螺距螺杆相比，它的核心差异不在外观上的螺旋圈数，而在相邻螺旋面沿轴向的间距连续变化：进料段螺距较大，可给松散物料留出较大的抓取与填充空间；向出料端推进时螺距逐步收窄，物料腔容积被压缩，推送过程更稳定，能够减少架桥、回流和脉动出料。在实际设备中，这类轴件往往不是单独工作，而是与料斗、衬套、机筒或导向槽配合，螺杆外圆与内壁之间保留均匀径向间隙，间隙过大则返料明显，间隙过小则对加工同轴度和热膨胀补偿提出更高要求。

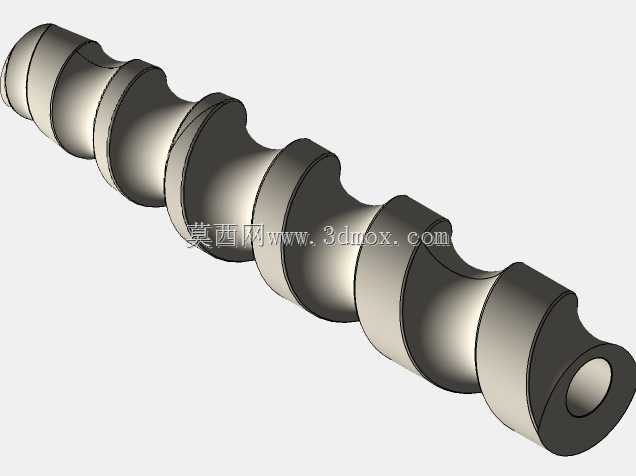

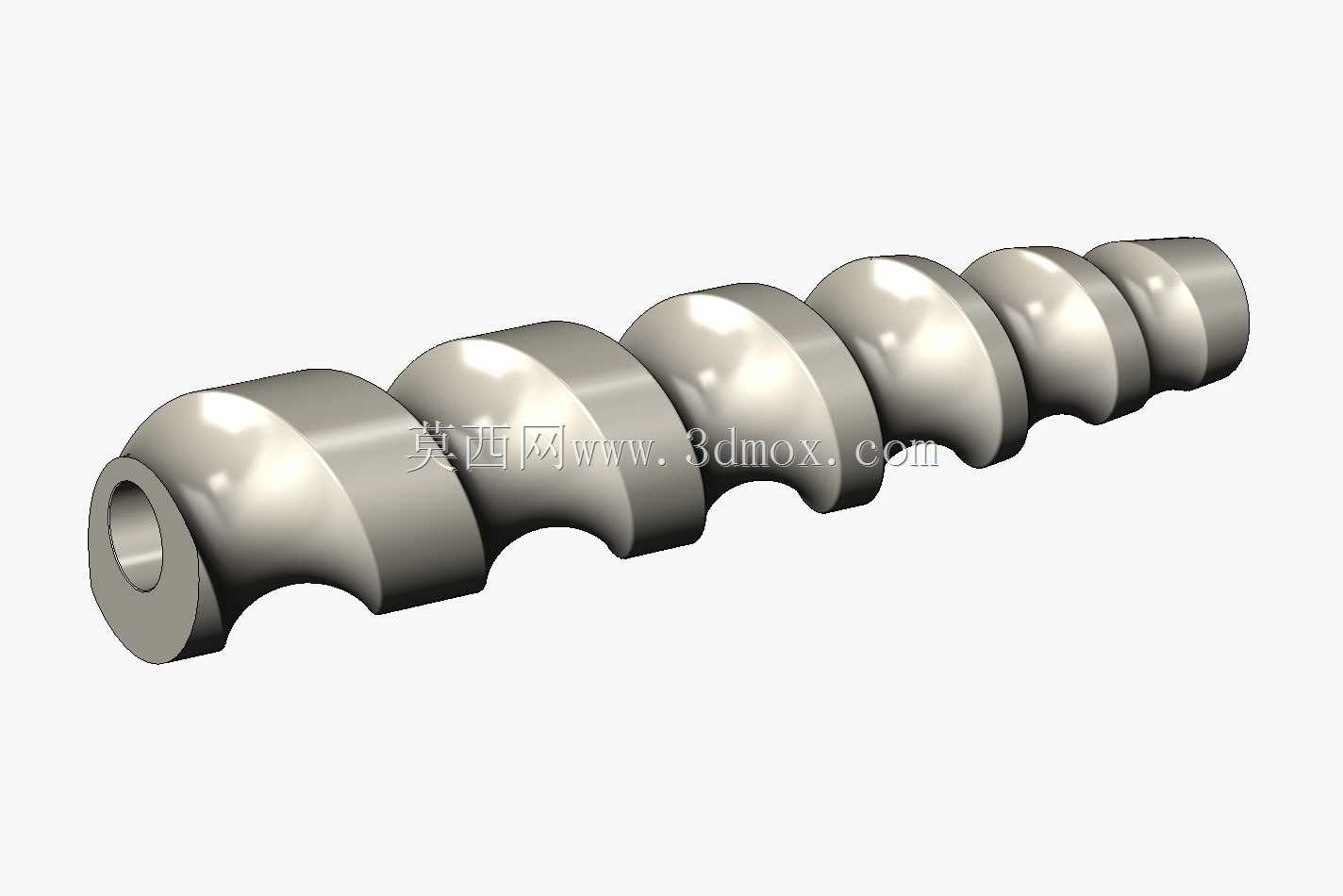

　　从结构外形看，该件为一端带中心孔的整体螺旋轴，主体由连续变化的螺旋凸缘和芯轴构成，端部保留同轴安装基准。中心孔既可作为减重结构，也可在某些装配场景中与支承轴、定位销或传动连接段配合；外圆螺旋面为主要工作表面，其型面过渡直接影响物料通过时的剪切、挤压和推送状态。建模时不能简单用恒定节距扫描完成，需要先确定螺旋母线、芯轴直径、外径、螺旋厚度以及螺距沿轴向的变化规律，再通过可变导程螺旋线驱动截面扫掠，保证相邻叶片在根部与芯轴交接处连续无褶皱。

　　设计思路上，螺距变化曲线应服务于物料特性，而不是单纯追求造型特殊。对于易压实物料，螺距递减过快会造成端部阻力急剧升高，驱动扭矩增大，甚至出现物料卡死；对于流动性差、容易架空的粉料，前段若螺距不足，进料区填充率低，后段再压缩也难以获得稳定流量。因此在结构方案阶段，通常要把螺杆有效长度划分为进料、输送、增压或计量几个区段，再根据每段期望容积效率确定导程。外径与芯轴直径的比例也需同步考虑：芯轴过细会削弱扭转刚度，螺旋根部容易形成应力集中；芯轴过粗则物料通道截面积变小，输送能力下降。

　　安装边界方面，这类螺杆一般布置在封闭或半封闭通道内，轴向长度、端部支承位置和传动连接方式决定了整机布局。螺旋外径应与机筒内径建立明确配合关系，端部轴颈或中心孔需保证与螺旋工作段同轴，否则旋转时外圆会出现周期性扫膛风险。若设备存在温升，还要考虑轴件与衬套材料热膨胀差异，尤其在长螺杆结构中，轴向伸长量不能被支承结构完全约束。进料口位置应避开螺距过小的高压区段，尽量对准大导程抓取区，使物料进入后能被螺旋面顺利带走；出料口则宜设置在导程较小区段，以获得更均匀的排出节奏。

　　从三维建模角度看，可变导程螺旋面的难点在于参数一致性和可修改性。工程实践中宜将总长、外径、芯轴直径、起始螺距、终止螺距、螺旋圈数、端部孔径和倒角尺寸作为关键参数集中管理，螺旋线生成后再检查螺距变化是否单调、截面是否自交、根部圆角是否连续。螺旋面与芯轴相交区域不应留下尖锐狭缝，圆角过渡既能降低应力集中，也能避免物料在死角滞留。端部中心孔的深度和直径需与装配空间匹配，孔口倒角可提高装入便利性，外端面则作为轴向定位或加工基准时应保持与轴线垂直。

　　在选型和结构复核时，不能只关注螺杆几何形状，还要把物料状态、转速、输送量和通道间隙一起评估。低转速、大导程进料段适合抓取 bulk material，高阻力小导程段则承担稳压和定量推送；若用于粘性物料，螺旋面表面粗糙度和根部圆角半径会显著影响清洁性与残留量。对于需要频繁换料的设备，螺杆与机筒的拆装方向、端部支承避让以及螺旋外圆的可加工性都应在模型阶段提前检查。通过三维结构把螺距变化、芯轴过渡、端部接口和安装空间统一表达，可以在加工前发现扫膛、干涉、装配距离不足和物料通道突变等问题，减少样机调试阶段的反复修改。
