132机座卧式三相异步电动机结构

　　该结构对应132机座号卧式三相异步电动机，在通用机械传动系统中属于动力输出核心部件，常见于中小型输送线、风机水泵配套、机床辅机、农业加工设备、轻工包装机械以及车间非标自动化设备中。设备的主要作用是将电能转换为旋转机械能，通过轴伸端向被驱动机构传递扭矩。实际选型时，工程师通常先确认负载所需功率、转速、安装方式、轴高和地脚孔距，再校核轴伸直径、键槽尺寸以及接线盒方位，避免电机到场后出现联轴器不匹配、地脚螺栓无法对位或检修空间不足等问题。

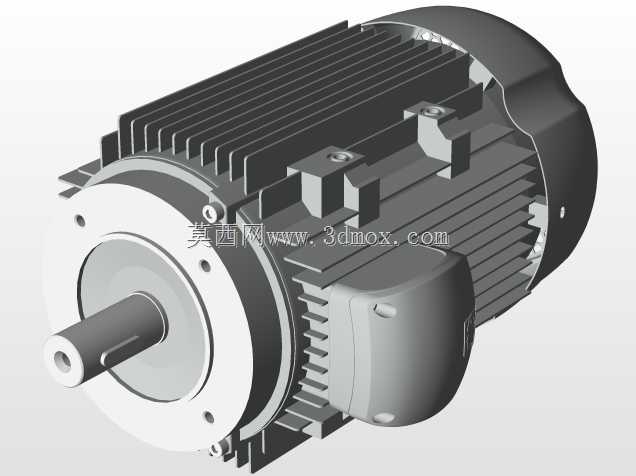

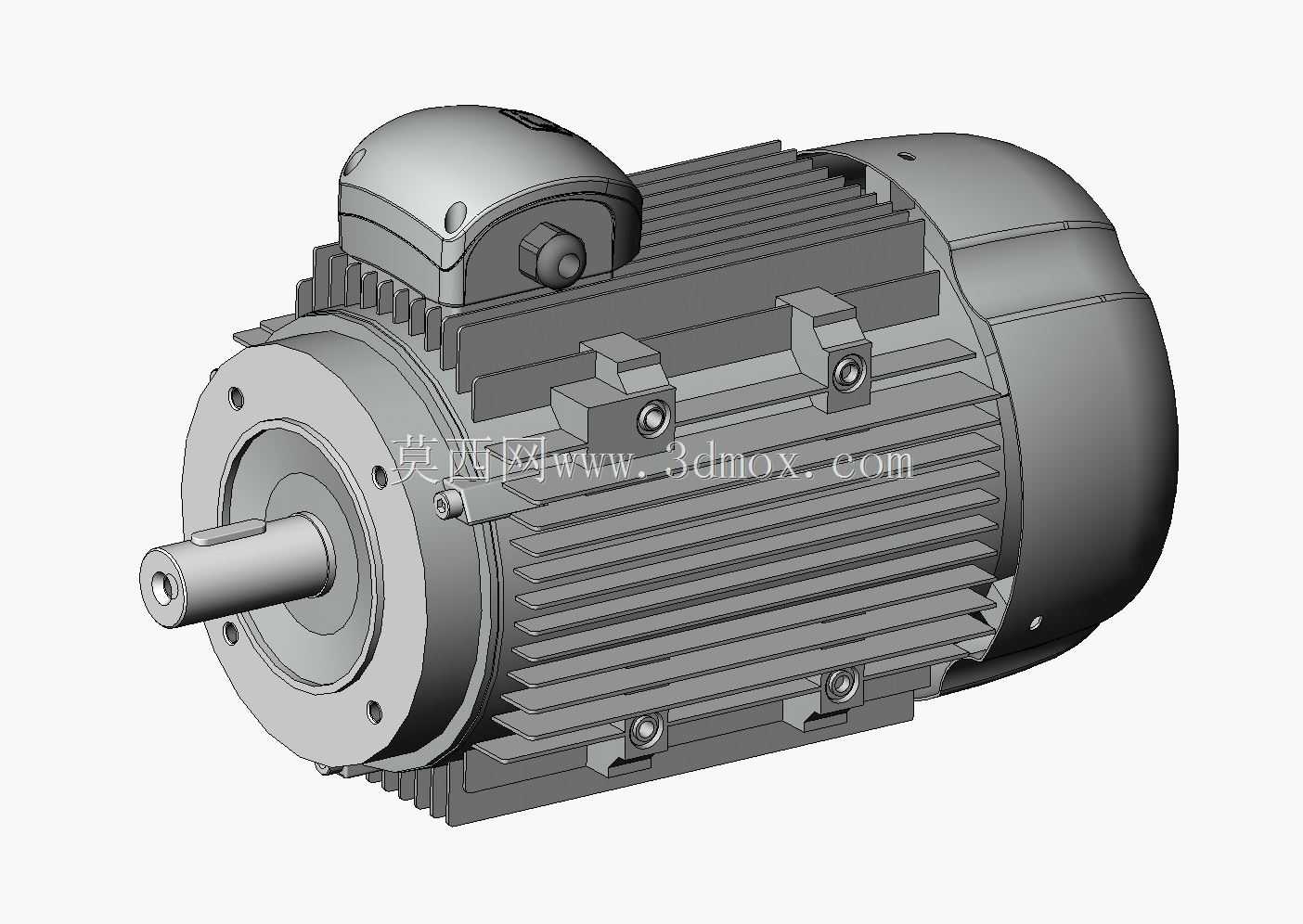

　　从外形结构看，机座采用带散热筋的铸铁或铸铝壳体思路，壳体外表面沿轴向布置多道平行散热筋。散热筋并非单纯装饰结构，其高度、间距和数量直接影响壳体与空气的接触面积。电机运行时，定子绕组和铁芯产生的热量先传递到机座，再通过散热筋向周围空气扩散；对于自带外风扇的封闭电机，风罩引导气流沿散热筋轴向流动，可显著提高连续运行时的热稳定性。建模时需要重点保留散热筋的拔模斜度、根部圆角和端部过渡，若把筋片做成尖锐直角，既不符合铸件工艺，也会在热应力集中位置产生薄弱点。

　　前端盖和后端盖承担转子支承与同轴度定位功能。端盖通过止口与机座配合，止口直径和配合长度决定轴承室相对定子内孔的位置精度。前端伸出的圆柱形轴伸用于安装联轴器、带轮、链轮或齿轮，轴端中心孔、键槽和轴肩位置都应与传动件安装要求对应。轴伸长度不宜脱离负载结构孤立确定：过短时联轴器无法可靠锁紧，过长则可能增加悬臂载荷，影响轴承寿命。轴承室内部需要容纳密封轴承、波形垫片或挡圈等结构，端盖外侧还应考虑油封或迷宫密封的位置，以减少粉尘、油雾和潮气进入。

　　顶部接线盒结构在整机布置中十分关键。盒体位于机座上方，通过独立安装座与主壳体连接，内部预留三相电源接线端子、接地端子和线缆引入空间。接线盒盖与盒体之间通常设置密封面，用于防止现场水尘侵入。三维布置时应让盒体朝向便于电工操作的一侧，并保证盒盖开启方向不被管路、机架或防护罩遮挡。对于需要正反转切换、星三角启动或带热敏保护的机型，接线盒内部还需预留相应接线和保护元件空间，因此盒体不能只按外观体量处理。

　　机座下部的地脚是卧式安装的主要承载边界。地脚面需要保持平整，螺栓孔位置、孔距和孔径决定电机能否直接固定在滑座或设备底座上。安装面与轴线的平行度、轴中心线高以及底脚厚度都会影响传动对中。若电机通过滑轨张紧皮带，地脚孔还应留出调节余量；若与减速器或泵刚性直联，则更强调轴高公差和端面定位。建模中地脚与机座连接处应设置加强圆角，以承受启动瞬间的扭矩反力和长期振动载荷。

　　尾部风罩虽然在部分视角中被简化，但其工程意义不能忽略。风罩外形通常为圆弧罩壳，包覆外风扇并形成风道，使冷却风沿机座散热筋通过。风罩与后端盖之间要保留风扇旋转间隙，既不能摩擦，也不能间隙过大造成风量损失。罩壳上的通风孔需要兼顾进风面积和防护等级，在多尘环境中可配合防尘网或独立风道设计。

　　设计思路上，这类电机结构强调成熟、可靠、可维护。定子铁芯压装在机座内部，转子通过两端轴承支承，端盖止口保证气隙均匀；外部壳体负责散热、防护和安装，接线盒负责电气连接，地脚负责机械固定。各功能区域边界清晰，便于铸件成型、机加工定位和总装装配。三维建模时应先建立轴线、机座止口、轴承室和地脚基准，再叠加散热筋、接线盒、吊环、吊耳及紧固件位置。这样处理可以保证轴伸、定子腔、端盖和底脚之间的几何关系一致，后续改型为立式法兰安装、不同出线方向或不同功率长度时，也能快速复用基准。

　　在设备布局阶段，还需围绕电机预留维护边界：轴伸端要留出联轴器拆装距离，接线盒上方要保留电缆弯曲和开盖空间，尾部风罩处不能紧贴墙板，否则冷却风受阻；底脚周围应能放入扳手和紧固件，整机上方若设置吊环，则吊装路径不得与管线干涉。对于泵组、输送机和减速机配套场景，电机外形尺寸不仅是单机问题，更决定整套设备的底座宽度、防护罩尺寸和检修通道。通过完整表达机座、端盖、轴伸、接线盒、地脚和风罩的关系，该结构可用于设备总体布置校核、安装空间审查、传动方案匹配以及铸件外观与装配关系检查。
