表贴式JST板对板连接器精细结构

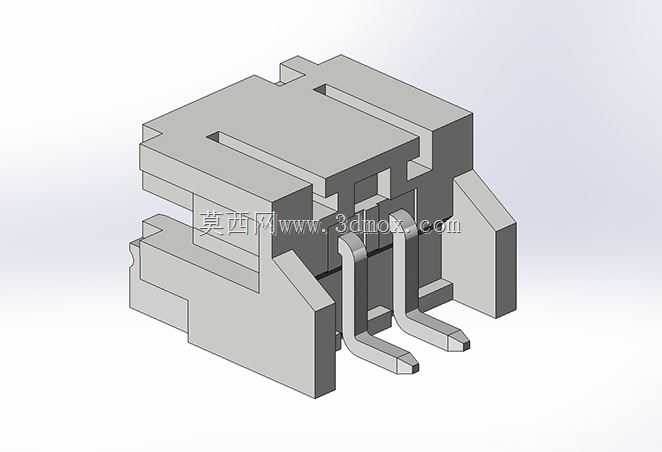

　　在工业视觉检测设备、小型化CCD传感模组以及高密度控制板卡的堆叠设计中，板间互联往往不是简单选一个标准件就能结束的环节。很多旧款传感器板组件在升级时，原有板边空间被镜头座、滤光片安装柱和补强钢片挤占，直插式排针需要在主板上预留较大的穿孔禁布区，波峰焊或选择性波峰焊的工装也会干涉下方元件；改用表贴连接器后，信号路径可以在PCB同一面层完成走线，背面不再被引脚贯穿，整机厚度和装配工序都能得到压缩。这个模型还原的正是这类场景下常用的JST系列SMT/SMD板端插座，细长条形本体沿板边布置，两排镀金接触端子从塑壳两侧伸出，贴装时落在主板焊盘上，回流焊后形成稳定的机械与电气连接。

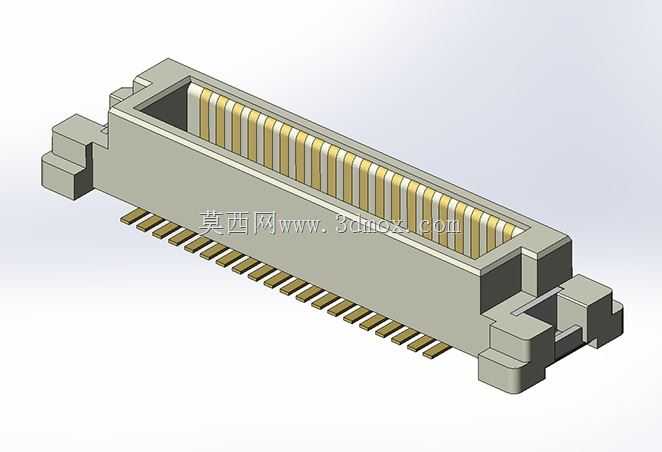

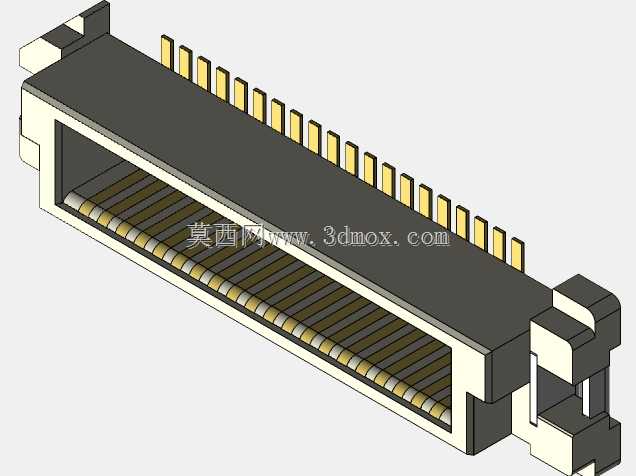

　　从结构上看，连接器主体采用耐高温绝缘塑壳，内部沿长度方向等距排列接触腔，每个腔位容纳一根弹性端子。端子接触区位于插槽内侧，与对插插头的金属片形成多点抵压；焊接区则向外弯折成鸥翼形引脚，贴装后能够直观检查焊点润湿情况，也便于返修时用烙铁逐脚处理。塑壳两端设置有定位凸台和卡扣结构，凸台在插头进入时承担导向，防止斜插导致端子弯折；侧边锁扣与插头壳体配合，在振动环境下降低松脱风险。端部还预留了较宽的实体支撑区，吸嘴取料时可覆盖平整顶面，适合高速贴片机连续作业。

　　建模时需要重点处理几个容易被忽略的边界。首先是引脚间距与累计公差，数十个端子沿长度方向重复排列，若只按单一间距简单阵列，实际装配中的焊盘对位误差会被放大；模型中端子根部保留了塑壳包覆段，弯折处给出圆角过渡，能够反映冲压端子的真实成形特征，也方便后续在工程图中标注最小弯曲半径。其次是插槽开口，插口内部不是等宽直槽，入口处做了轻微扩口和导向斜面，对插初期允许少量横向偏差，深入后接触臂才逐步夹紧。这个斜面在干涉检查中很关键，若周边壳体墙距插口过近，插头端部会在导入阶段被顶住，视觉上看似留有间隙，实际却无法完全落座。

　　安装边界方面，连接器底面与PCB表面之间要控制焊膏厚度和端子共面度。鸥翼引脚并非完全贴死板面，焊接后焊点在引脚外侧形成润湿弧，因此PCB封装焊盘应适当向外延长，既增加焊缝面积，也避免焊料挤入塑壳底部。塑壳本体下方建议保留局部禁布区，尤其是不能放置高于引脚底面的贴片电容、电阻或测试点，否则回流焊时连接器会被元件顶起，造成一端虚焊。长度方向两端要给插头壳体和手指操作留出空间，若板边有金属屏蔽罩，屏蔽罩折边不能覆盖锁扣释放位置，否则检修时无法顺利拔出。

　　在传感板组件里，这类连接器承担图像信号、触发信号、电源和接地的传输。高频或微弱信号走针时，接地端子可按一定间隔穿插在信号端子之间，降低相邻回路串扰；电源端子则可利用多针并联降低接触电阻。三维布局阶段把连接器、镜头固定座、柔性板补强板和外壳筋位一起装入装配，可以直接检查插头插拔路径：插头通常沿垂直板面方向压入，若上方有横梁或线缆，需要预先让出操作高度；锁扣侧则要保留工具或指尖释放空间。对于需要承受设备运输振动的模块，还可以在连接器附近增加板间支撑柱，让板卡弯曲变形主要由支撑柱承担，而不是反复拉扯接触端子。

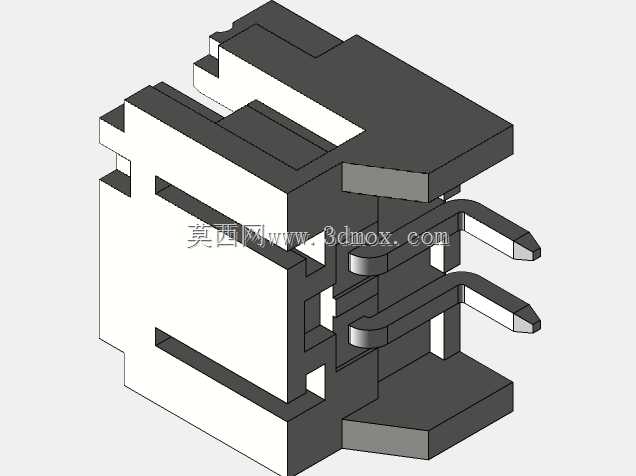

　　模型的外形表达兼顾了外观与工程细节：塑壳的拔模斜度、端部防呆缺口、端子排列槽、底部承托面以及两侧焊接脚均有体现，用于结构评审时可直接剖切查看接触腔位置，用于PCB协同设计时可作为禁布区和高度限制参考。它不是单纯的外观件，而是连接工艺、板卡空间、维修性和信号完整性的交汇点；把这些细节在三维阶段提前暴露，才能避免样机装配时才发现插不进、焊不平或锁不住的问题。
