柯达中画幅数码后背大面阵图像传感器

　　中画幅数码后背对成像器件的要求与普通消费级相机存在明显差异，感光区域尺寸、封装刚性、引脚排布以及与机身安装基面的配合，都会直接影响整机成像质量和结构可靠性。这款大面阵图像传感器对应专业摄影设备中的核心光电转换部件，主要承担光学信号采集任务，镜头汇聚后的光线到达感光面后，器件将光信号转换为可被后续电路处理的电信号，再经后背内部图像处理链路完成数字影像生成。

　　从实际装机场景看，这类器件多用于中画幅相机后背、科研成像装置以及对像元面积和动态范围要求较高的视觉系统。相比小尺寸相机模组，大靶面器件在低照度拍摄、高宽容度影像采集方面更有优势，但同时也对结构支撑提出了更苛刻的要求。感光芯片本体面积较大，如果基板刚性不足，装配过程中产生的微小弯曲可能导致焦平面偏移，进而影响全画幅边缘成像清晰度。因此外围金属安装框架并非简单装饰件，而是承担定位、承载和散热衔接作用的关键结构。

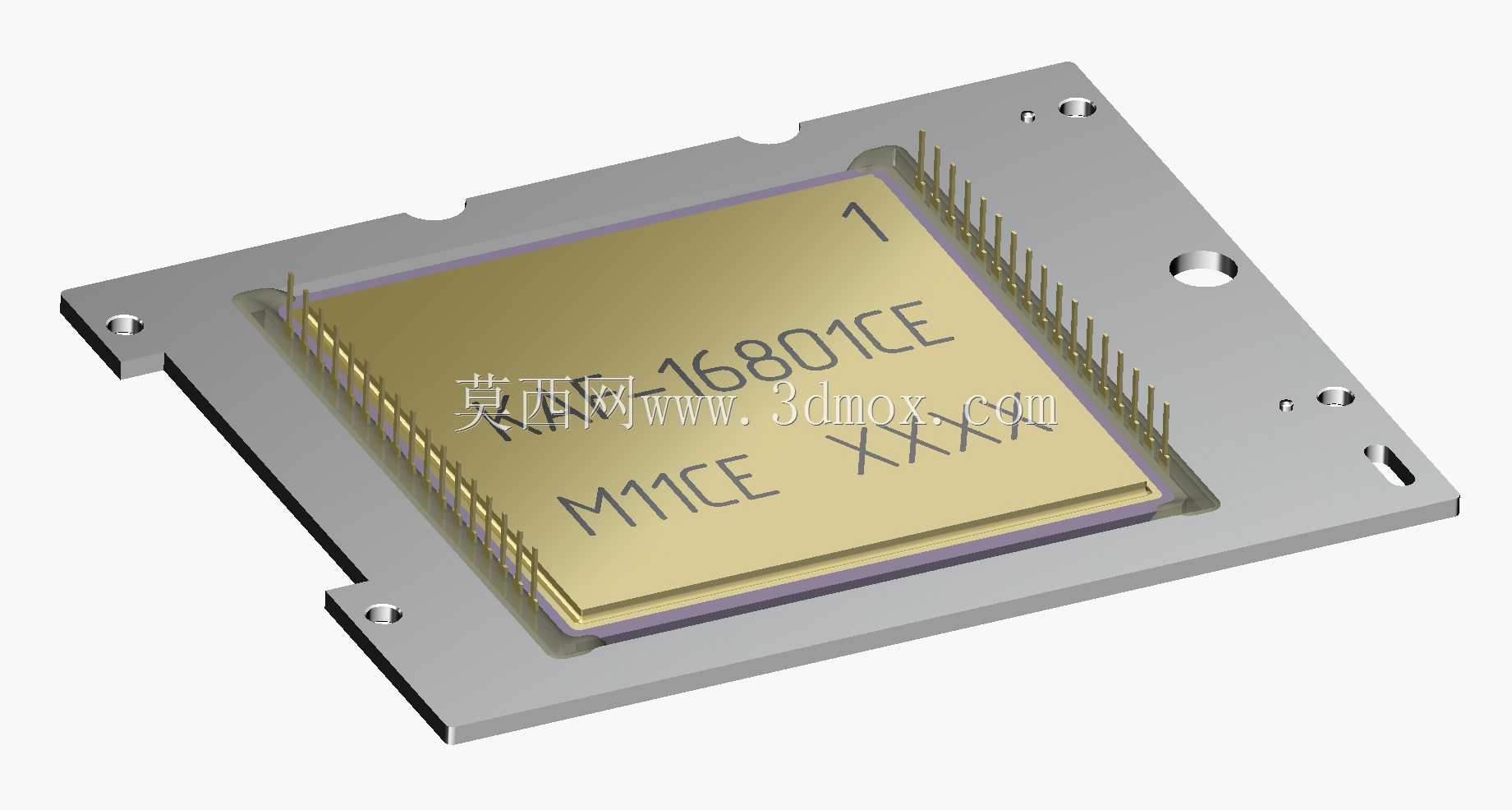

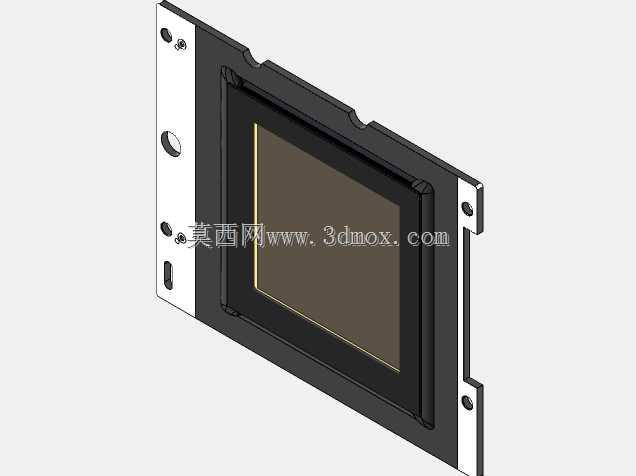

　　模型中可以看到传感器主体采用方形陶瓷或高密度封装基座，顶部金色盖板用于保护内部感光芯片并提供稳定的电磁与机械环境。芯片四周布置密集引脚，引脚沿封装两侧有序排列，用于信号输出、时钟驱动、供电及接地连接。这类引脚数量多、间距小，建模时不能只做外观示意，需要控制引脚根部与封装边缘的相对位置，保证后续在电路板装配检查中能够判断干涉风险。外围金属安装板呈矩形轮廓，板上开设多个圆形安装孔和定位孔，孔位分布兼顾固定螺钉穿过、装配基准对齐以及周边避让需求。

　　安装边界方面，金属框架外缘轮廓决定了传感器在数码后背内腔中的占用范围，设计机身时需在框架外侧预留走线和压片空间。安装孔所在平面应与感光面保持严格平行，否则锁紧螺钉后会引入装配应力。框架边角处的缺口和异形轮廓主要用于避让后背壳体加强筋、连接器或屏蔽罩，这些细节在整机结构堆叠时十分关键。若只关注芯片外形而忽略安装板外扩尺寸，容易在详细设计阶段出现孔位与壳体柱位冲突、引脚区域与柔性电路板弯折空间不足等问题。

　　感光面的高度是整机光学设计中的重要尺寸。镜头法兰焦距、后背安装基面、传感器封装厚度以及感光芯片相对盖板的位置，共同构成焦平面链。三维建模时需要把芯片顶面、封装台阶、金属框架支撑面和安装孔贴合面分层表达，便于工程师在装配环境中检查光学后截距。对于需要做热设计的设备，金属框架还可作为热量传导路径，将器件工作时产生的热量引导至后背壳体或散热结构，避免长时间曝光或连续采集时温度升高带来噪声增加。

　　结构设计思路上，该器件体现了精密光电元件常见的分层布局：中心为高价值感光芯片，周围以封装体保护脆弱晶粒，外侧通过刚性安装板实现机械定位；引脚区集中在芯片侧边，方便与柔性电路板或刚性基板连接；安装孔远离核心感光区域，减少螺钉锁紧应力对成像面的影响。金属板上不同直径的孔位可区分主固定孔、定位孔和工艺孔，装配时通常先通过定位特征确定方向，再完成螺钉紧固，防止器件旋转或平移。

　　在设备维护和选型评估中，这类模型可用于检查数码后背内部传感器与快门、滤镜架、存储卡仓、电池仓及主板连接器之间的空间关系。大靶面传感器对角线尺寸较大，镜头后组镜片与感光面之间的安全距离必须充分校核，尤其在更换镜头或采用转接结构时，后镜组突出量可能与传感器封装边缘发生干涉。通过三维模型提前确认封装高度、引脚弯折范围和安装板厚度，能够减少样机阶段的返工。

　　从制造角度看，传感器封装对洁净度、平整度和静电防护要求很高，外观上的金色盖板、细密引脚和金属基座共同反映了其精密器件属性。工程建模不应将其简化为普通芯片方块，而应保留封装台阶、引脚阵列、安装孔、边角缺口和板件厚度等特征。这些结构既服务于光电成像功能，也决定了它在专业相机系统中的装配方式、散热路径和维护可达性，是连接光学设计、电子连接与机械结构的重要部件。
