小型防水密封拨动式控制开关结构

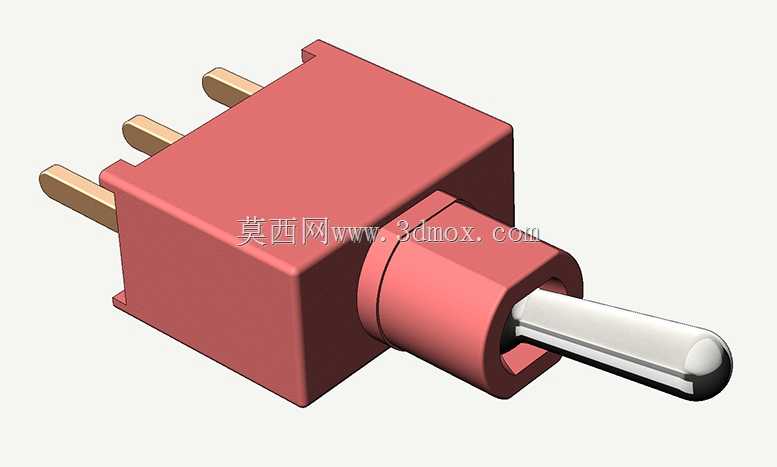

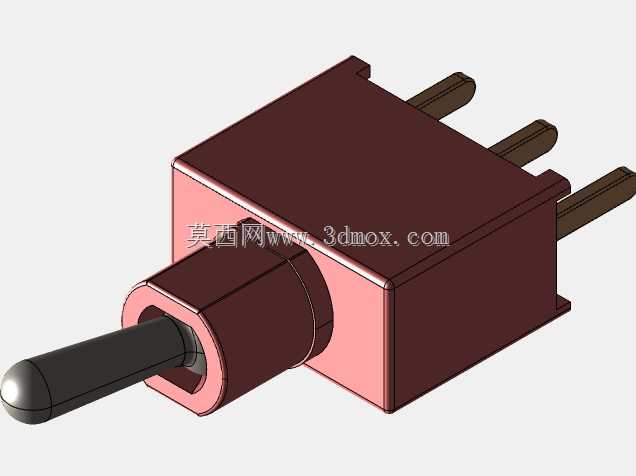

　　该款小型拨动开关的三维结构，面向户外手持终端、工业测控面板、小型通讯设备以及存在淋水、粉尘侵入风险的紧凑安装场景展开还原。整机采用红色绝缘壳体作为主体承载结构，前端伸出带圆弧端头的金属拨杆，后侧排布三根直插式金属引脚，整体轮廓方正、轴向层次清晰，能够在有限的面板空间内完成手动通断与档位切换动作。

　　从实际用途来看，这类开关承担的是人机交互中的低功率信号切换或小负载电源通断任务。与普通面板拨动开关相比，其关键差异在于拨杆穿出壳体的位置设置了环形密封与轴向包容结构，拨杆根部被红色套筒状结构包裹，形成对运动间隙的防护，可满足IP67等级下的防尘与短时浸水要求。在工程选型中，这一特性使其能够用于野外检测仪表、车载小型控制盒、园林工具手柄、船舶便携设备以及清洗设备周边，不必担心日常溅水、扬尘或潮湿空气沿拨杆缝隙进入触点腔。

　　结构建模时需要重点处理三条几何关系。其一是壳体内部触点腔与外部操作件之间的密封边界，外壳并非简单方块，而是在拨杆侧延伸出圆筒形颈部，颈部与主体之间通过台阶过渡，既为密封件提供安装位置，也增强拨杆摆动时的支撑刚度。其二是拨杆的运动包络，金属拨杆从套筒中心穿出，端部圆头便于手指推动，杆身与套筒之间必须保留合理摆动间隙；三维装配中若只按静止干涉检查，容易忽视拨杆在极限档位时与套筒口部的碰撞，因此需要结合拨动角度建立极限位置校核。其三是后侧引脚的位置度，三根引脚平行伸出，间距、伸出长度和截面尺寸直接决定PCB开孔或焊接焊盘的布置，引脚根部与塑料壳体的结合区还要保留封胶成型所需的实体厚度。

　　外形尺寸与安装边界方面，模型呈现出典型微型开关的比例：主体近似矩形块体，宽度和高度服务于内部触点、弹片与端子的排布，长度方向由拨杆套筒和后侧引脚共同拉长。面板布置时不能只占用壳体投影区域，还需在拨杆摆动方向预留手指操作空间，并在引脚后侧预留焊接与检修空间。若采用插装方式，PCB上对应引脚孔的位置应与模型基准统一，避免引脚根部承受装配应力；若通过螺母或支架固定，壳体肩部和圆筒颈部的直径则是确定安装孔、密封圈与压紧件尺寸的关键。

　　设计思路上，红色塑料外壳承担绝缘、定位与防护三重作用，外表面保持简洁，棱角处设置轻微拔模斜度，符合小型电子元件注塑成型的工艺特点。金属拨杆采用光亮金属质感表达，端头圆润，能够减少操作时的局部压强；引脚为扁状金属端子，便于插入电路板并形成稳定焊点。内部虽在外观图中未完全展开，但从外部端子数量和壳体容积可判断，其结构应包含固定触点、动触片、弹性复位或定位机构，以及将拨杆直线/摆动动作转化为触点切换的传动件。建模时应保证这些内部零件与外壳壁厚、端子穿入位置相互对应，而不是仅建立外观包覆体。

　　在设备维护与装配视角下，该开关的优势在于操作反馈直接、状态可视、电路结构简单，且密封结构集中在拨杆出口这一最易失效的位置。三维设计人员引用该结构时，应重点核对拨杆长度、套筒外径、引脚间距、壳体高度以及面板开孔关系；对于需要灌胶、加密封圈或增加护套的场景，还应在颈部周围留出径向余量。整体模型把小型防水拨动开关的外部造型、操作件、端子和密封过渡区域表达得较完整，可作为通讯工具、手持电子设备和小型工业控制器面板布局时的空间校核参考。
