卧式带接线盒三相异步驱动电动机

　　在常规工业产线的动力布局里，这类卧式三相异步电动机是最常见的旋转动力源，不管是配套皮带输送机做长距离物料输送，装在小型离心泵上驱动介质循环，还是作为风机、小型搅拌装置、普通机床进给辅机的动力输入，它都能在连续运行工况下提供稳定扭矩输出。做整机布局的时候，首先要核对的就是安装边界：底脚式卧式安装结构的四个地脚孔位是整机定位基准，建模时已经把底脚的安装平面、螺栓过孔位置、机座散热筋的外轮廓全部还原，设备底座设计阶段可以直接参照这个外形预留安装空间，不用额外估算接线盒凸起带来的干涉风险——顶部的接线盒是整机最高的突出部件，很多新手做布局时只算机座圆筒高度，最后布线或者装防护罩时才发现接线盒和上方机架撞件，这个模型把接线盒的翻盖轮廓、进线口位置都做了写实还原，布局阶段就能提前留出接线操作空间，侧面的吊环孔位置也有体现，整机吊装转运时吊具的挂载点不用再二次查手册核对。

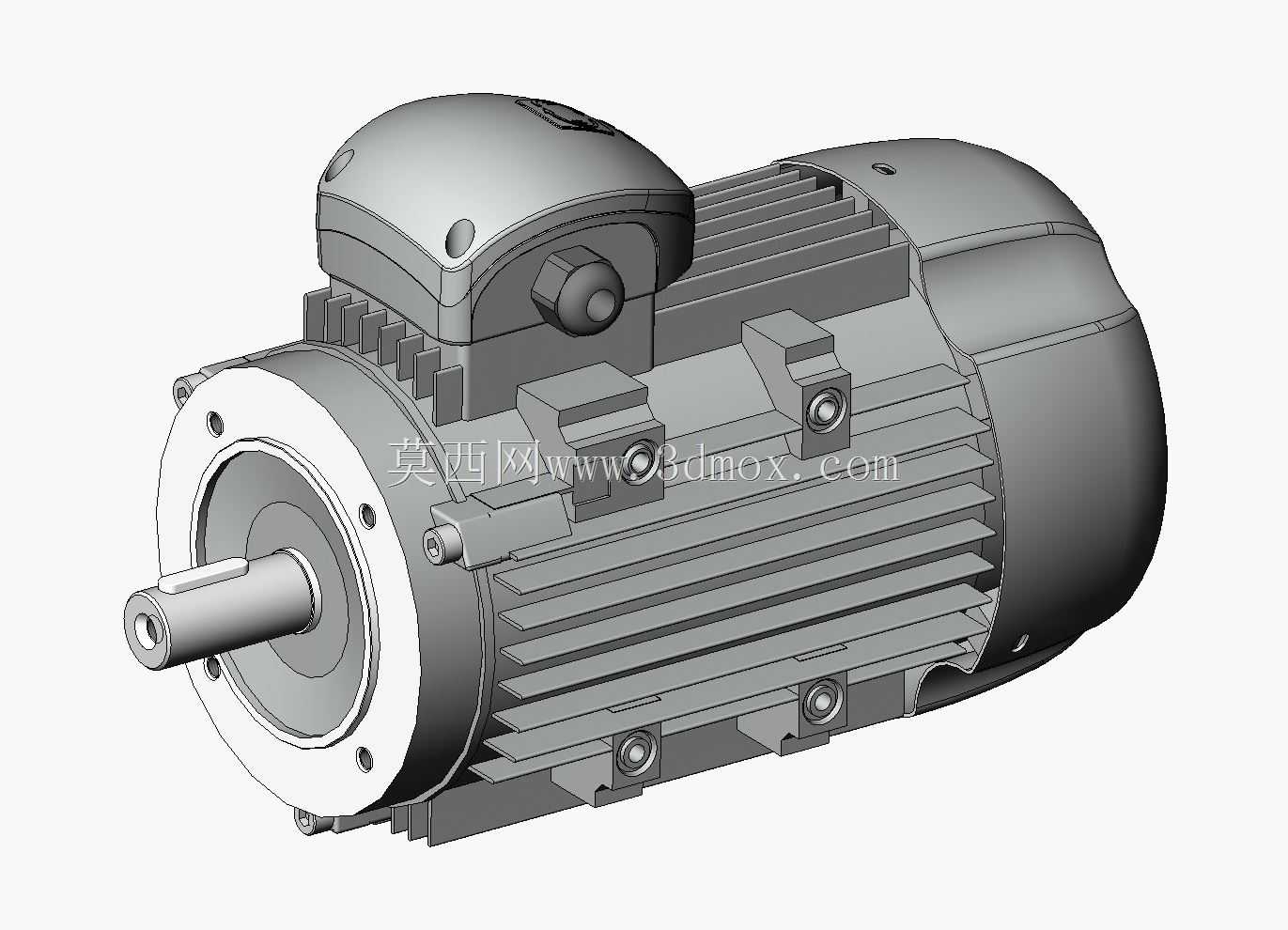

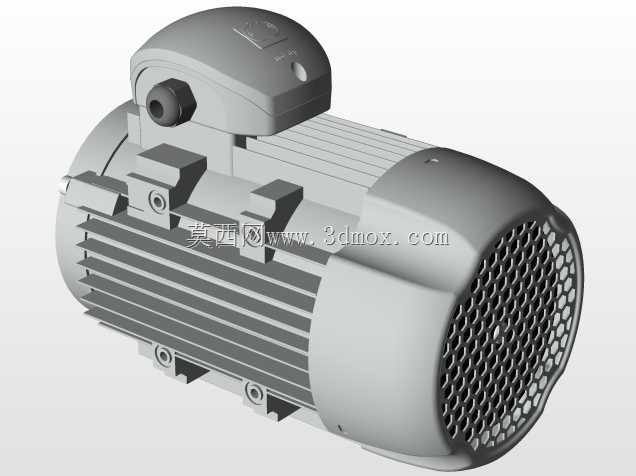

　　从功能结构上拆解，前端伸出的圆柱输出轴是扭矩输出接口，轴端的中心孔、键槽位置都按实物还原，配套联轴器、带轮或者链轮的时候，可以直接在三维里做配合校验：轴伸长度决定了传动件的轴向安装位置，轴径和键槽尺寸是扭矩传递的核心配合面，装配时传动件轮毂不能顶到前端盖的密封位置，要留出少量轴向间隙避免运行时摩擦端盖。机座外壳一圈平行的散热筋不是装饰结构，电机运行时定子绕组产生的热量通过机座传导到这些散热筋上，靠自带风叶随轴转动带动空气流过筋片间隙带走热量，所以建模时散热筋的间距、高度都和实物一致，做设备散热风道设计的时候，不能随意把散热筋的进风侧封堵，哪怕是加装电机防尘罩，也要保证风罩后端的进风面积足够，不然电机长期过热会大幅缩短绕组绝缘寿命。后端的风罩轮廓也完整还原，风罩把尾部的冷却风叶完全罩住，既防止人员触碰旋转部件，也引导轴向气流均匀吹过整个机座散热面。

　　顶部接线盒的结构设计也贴合现场使用习惯：盒体和机座之间有密封贴合面，盒盖通过紧固件压紧，户外或者多粉尘车间使用时，盒体内部的接线端子不会被粉尘、溅水侵入，进线口的预留位置可以适配不同规格的防水格兰头，三相电源线从接线盒引入后和端子排连接，不需要在机座上额外开孔走线。前端盖和后端盖通过螺栓和机座把内部的定子、转子、轴承组件封装起来，端盖上的轴承室位置是支撑转子旋转的核心部位，建模时端盖的止口轮廓、螺栓孔分布都和实物一致，做维护拆解仿真的时候，可以直接模拟松开端盖螺栓、抽出转子的检修流程，现场运维人员提前通过三维模型熟悉内部结构，拆装时就不会硬撬端盖损坏止口配合面。

　　选型配套阶段，这个三维模型的价值主要体现在干涉校验环节：比如把电机装到设备机架上之后，要核对输出轴和从动轴的同轴度，底脚的调节余量能不能满足皮带张紧或者联轴器对中的调整需求，接线盒的开盖方向有没有被旁边的管线、机架立柱挡住，吊装时钢丝绳穿过吊环之后会不会和接线盒边缘摩擦。很多非标设备设计时，电机是最先确定的标准件之一，后续的传动组件、防护罩、走线槽都要围绕电机的外形来布置，这个完整还原外轮廓的模型，能直接在装配环境里把所有相邻部件的空间位置敲定，避免加工完机架才发现安装空间不足、接线操作没有作业空间这类低级问题。针对连续运行的工况，电机底脚的安装平面要和设备底座的加工面完全贴合，如果底座平面不平，拧紧地脚螺栓之后机座会受额外应力，长期运行可能导致端盖轴承室变形、轴承异响甚至转子扫膛，建模时把底脚的厚度、加强筋结构都做了还原，做底座设计时可以对应在底脚下方布置调整垫片的位置，方便安装时调平电机，保证输出轴和从动部件的对中精度，从安装源头降低设备运行的振动和磨损。
