带驱动缸的线材裁切工装模具结构

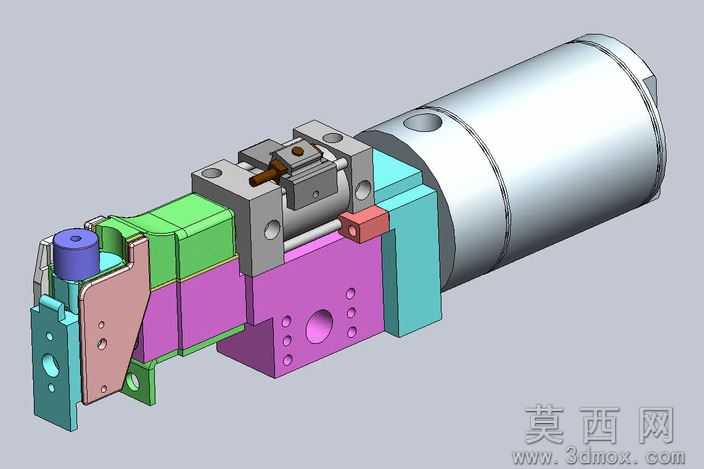

该三维模型为面向线材精密裁切加工的工装模具，整体采用模块化装配设计思路，在三维建模过程中严格遵循机械装配的公差配合规范，对每一个零部件的装配基准、配合间隙都做了精准的参数化设定，确保各运动部件动作无干涉。模型渲染阶段针对不同功能的零部件做了差异化的材质区分：执行裁切动作的刃口模块采用高硬度合金材质表现，呈现金属冷锻后的哑光银灰质感，直观体现其耐磨、高硬度的功能属性；定位夹持模块采用青蓝色工程塑料与玫瑰色金属板材搭配，既区分了固定件与活动件的功能边界，也通过色彩分区让装配逻辑一目了然；中部的主体安装基座采用紫色工程塑料材质表现，其上预留的多组安装孔位、定位销孔都按照实际加工标准做了沉头、倒角细节处理，还原真实机加工的工艺特征；尾部的驱动气缸采用亮面金属材质渲染，缸体表面的环形密封槽、进出气接口都做了精细化建模，还原气动元件的真实结构特征。结构设计上，该模具采用气动驱动作为动力源，气缸输出端连接滑动裁切组件，配合前端的线材定位槽、夹持压块，可实现线材的精准定长裁切；各模块之间通过定位销、内六角螺栓实现可拆卸连接，方便后期的刃口更换与维护调试；导向部位设计了独立的滑动导轨结构，保证裁切动作的直线度，避免刃口偏磨。整个建模过程从功能需求出发，先完成整体动作逻辑的骨架建模，再逐一拆分细化各个零部件，对活动部件的行程极限做了干涉检查，确保模型可直接用于后续的工程图导出、加工工艺编制，完整呈现了工装模具从方案构思到细节落地的全流程设计逻辑，每一处结构都服务于线材裁切的精度、效率与维护便利性需求，没有冗余的装饰性结构，完全贴合工业生产场景的实际使用要求。
