在手持通讯终端、小型化射频测试模组、便携无线设备的PCB堆叠设计里,板端射频接口的占用空间往往是结构布局里最容易卡边界的环节,这款贴片式MCX微型同轴连接器就是针对高密度板卡场景开发的板端接口件。从整机堆叠的实际约束来看,消费类6s规格通讯主板的板厚普遍控制在0.8~1.2mm区间,板上留给射频外接接口的投影面积通常不足10mm见方,传统SMA接头不仅本体高度超标,插合后的径向占用还会和周边屏蔽罩、电池仓侧壁发生干涉,MCX系列接口凭借更小的啮合直径,刚好能在紧凑空间里完成50Ω阻抗的射频信号转接。

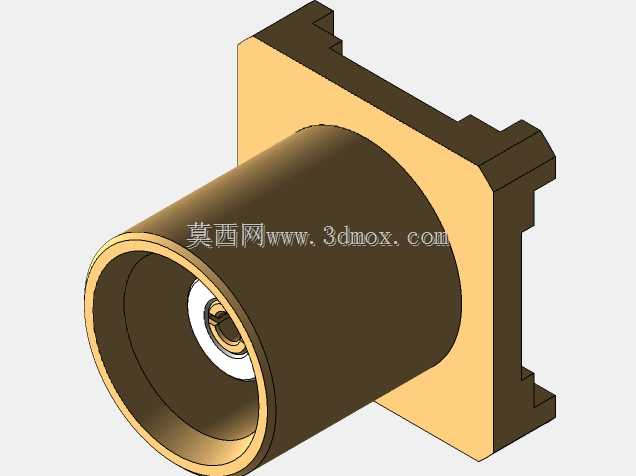

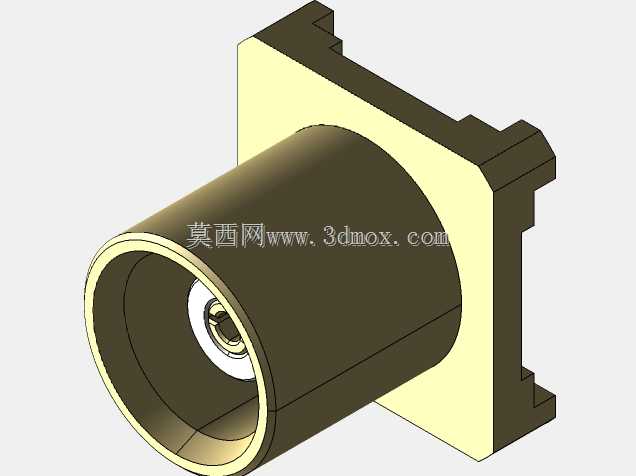

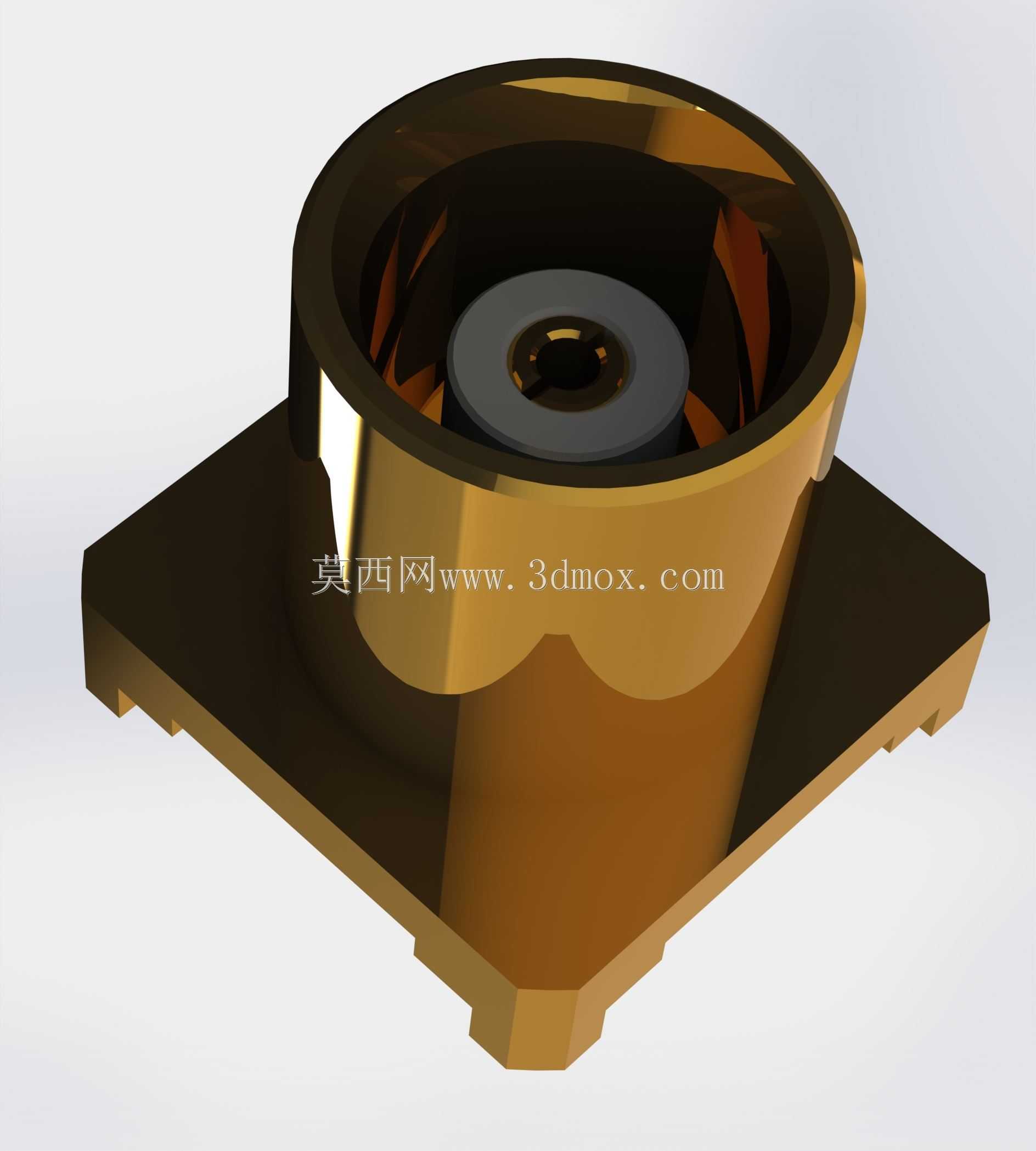

这款连接器采用方形贴装底座加圆柱形插接腔体的整体布局,底座四个角延伸出表贴焊脚,回流焊时可以直接和PCB表层焊盘对齐,不需要在板上开穿孔,既避免了打孔破坏内层射频走线的参考地平面,也能让SMT产线一次性完成所有元件的贴装,减少后续手工焊接接头的工序。底座的方形轮廓在建模时特意保留了和PCB丝印框匹配的定位边,结构工程师导出STEP文件核对装配时,只要把底座底面和PCB顶面设置重合约束,四个焊脚就能自动对准封装库的焊盘位置,不用额外调整旋转角度。圆柱腔体部分从底座中心向上凸起,腔体内部预留了卡扣式插合的内孔,适配MCX公头的快速插拔结构,插合时不用像螺纹接头那样旋转拧动,测试工位上操作人员单手就能完成线缆对接,产线终测时的插拔效率比螺纹型接头高出不少。
从信号传输的设计逻辑来看,连接器内部的中心接触件和外壳地之间严格保持同轴间距,介质支撑件的介电常数选型配合内孔尺寸,把接口段的特性阻抗控制在50Ω,适配大多数无线通讯模组的射频端口阻抗要求,减少信号在接头位置的反射损耗。金属外壳采用镀金处理,一方面是在多次插拔后仍能保持较低的接触电阻,避免表层氧化带来的信号衰减,另一方面金色镀层的导电连续性更好,外壳和PCB上的地焊盘贴装后可以形成完整的屏蔽腔体,抑制板上数字电路对射频通路的辐射干扰。实际布局时,腔体的总高度需要和整机外壳的开孔位置匹配,外壳上的避让孔直径只要略大于接头外径1mm左右,就能让外接测试线缆的公头顺利穿过外壳插合,同时外壳开孔和接头外壁的缝隙还可以加装导电泡棉,进一步提升整机的电磁屏蔽性能。
安装边界的核对是这类微型连接器建模时最需要留意的部分,底座下方的贴装区域要避免在PCB底层放置过高的元件,防止回流焊时元件和连接器底座发生顶碰;接头圆柱腔体的周边要预留出公头插拔的操作空间,径向3mm范围内不要布置超过腔体高度的屏蔽罩或电解电容,否则插线时公头外壳会和周边零件剐蹭。对于需要做抗震设计的便携设备,还可以在连接器底座和PCB之间点涂少量结构胶,提升贴片后的连接强度,避免设备跌落时焊脚受冲击开裂。这类接口广泛用在小型基站测试板、手持导航仪、无线数传模块、微型图传设备上,既能作为产线测试时的临时射频测试口,也可以作为外接天线的永久固定接口,在有限的板卡空间里实现稳定的高频信号连接。
