这款贴片式压力传感元件的三维结构,围绕小型气动终端、便携医疗设备与消费电子内部的紧凑装配场景搭建。日常选型中,这类器件常出现在制氧机气路、血压计压力采集、咖啡机蒸汽回路、扫地机器人风道负压监测以及小型真空泵闭环控制里,核心作用是把气路内的相对压力变化转换为主控板可识别的电信号,替代传统体积偏大的立式压力接头,在有限板卡空间内完成压力采样。

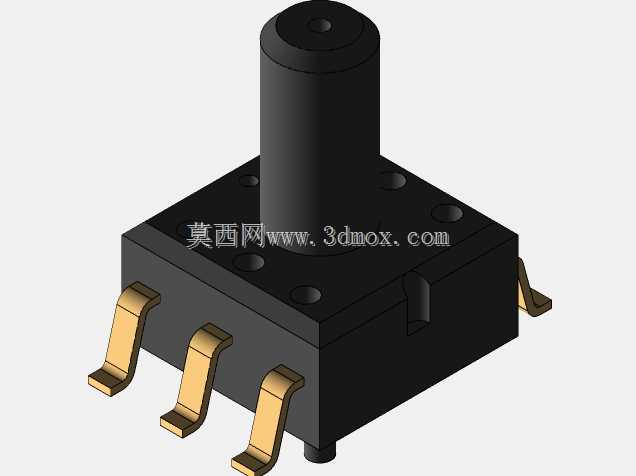

从结构拆解来看,元件主体分为黑色塑封基座、顶部圆柱形压力引气柱、底部三组鸥翼形贴片引脚三个核心部分。塑封基座采用近似方形的注塑壳体,壳体上表面预留多个圆形定位凹点,这些凹点对应封装制程中的模流定位与封胶点位,建模时需要保留凹坑的拔模斜度与圆角过渡,避免后续导出结构做干涉检查时出现面重叠。顶部引气柱为直立空心圆柱,中心开设轴向通气孔,气路中的介质通过该孔进入壳体内部的MEMS感压芯体;柱体根部与塑封基座衔接处做加厚圆角,既降低插拔气管时的应力集中,也避免长期受气压脉冲后柱体根部出现开裂。引气柱外径适配常见的微型硅胶气管,装配时气管直接套在柱体外壁,依靠橡胶抱紧力实现密封,不需要额外加装螺纹接头,非常适合自动化产线快速套接管路。
底部引脚采用镀金鸥翼造型,三组引脚分别对应电源、信号输出与接地,引脚从基座侧面引出后先水平外伸,再向下弯折形成贴装焊接面,最后末端做小幅上翘处理。这种引脚形态是标准SMT表贴封装的典型设计,回流焊过程中焊锡会沿着引脚弯折面爬升,形成可靠的焊点轮廓,同时鸥翼结构能够吸收PCB板受热产生的微小形变,避免硬引脚直接将板件应力传递到塑封壳体内部损伤感压芯片。建模时需要严格控制引脚的弯折半径与共面度,所有引脚的焊接底面必须处于同一基准平面,否则贴片过炉后容易出现虚焊、立件缺陷。
设计思路上,这款器件完全偏向高密度板卡集成:方形基座的边长控制在数毫米量级,整体高度除引气柱外远低于传统插装式压力传感器,板卡布局时可以将元件贴装在主控板边缘,引气柱朝向设备外壳的气路接口方向,软管走线路径最短,不需要在板卡上开设 large 避让孔。安装边界方面,三维布局时需要在引气柱周边预留气管弯曲空间,气管套入后最小弯曲半径不能超过软管允许极限,避免气管折死堵死气路;引脚外侧要预留SMT吸嘴与贴装头的运动避让距离,元件周围0.5毫米范围内不要布置其他过高元器件,防止回流焊时元件偏移。基座底部与PCB板面之间保留微小间隙,用于清洗制程中残留助焊剂挥发,同时避免壳体直接压在板件走线层上造成磨损。
实际工程应用中,该传感器属于压阻式压力采集元件,内部感压膜片随气压变化产生形变,经调理电路输出线性电压信号,结构建模时不需要还原内部晶圆细节,但必须保证外部接口尺寸完全匹配实物:引气柱高度决定气管套接深度,基座长宽决定PCB封装焊盘间距,引脚跨距直接对应原理图库的焊盘坐标。做设备结构校验时,还要考虑气管插接后的侧向拉力,引气柱侧向受力不能超出器件规格,必要时在壳体附近增加气管固定卡扣,把管路拉力传导到设备外壳而非传感器本体,防止长期使用后引脚受外力脱焊。整体结构没有复杂运动部件,所有特征均为注塑壳体与冲压金属引脚的组合,建模重点在于封装尺寸精度、安装避让空间和气路对接的同轴度,能够直接用于PCB封装库验证、设备整机装配干涉检查以及小型气路系统的布局选型参考。
