MQ3酒精气敏检测探头三维结构

　　MQ-3属于半导体式酒精浓度检测元件，在酒驾排查手持仪、车载饮酒状态联锁装置、工业现场乙醇挥发监测终端、仓储可燃气体报警节点以及实验室气体分析试验台中都有广泛应用。该元件以表面电阻随乙醇气体浓度变化的金属氧化物敏感材料为核心，配合加热回路与测量回路，将环境中酒精蒸气浓度转化为可采集的电阻信号，后端通过分压电路、ADC采样与阈值比较即可完成浓度判断。

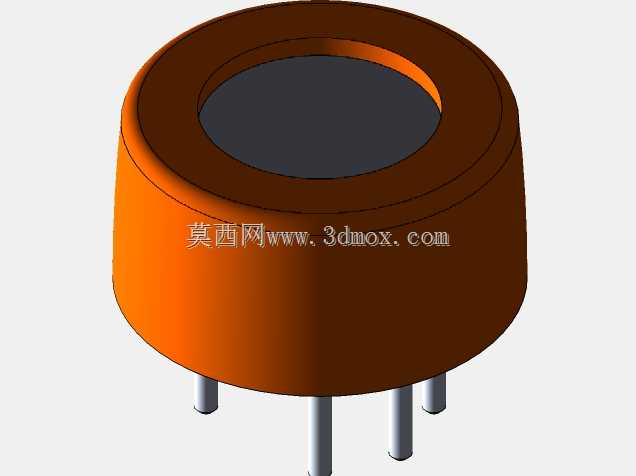

　　从整机结构看，模型还原了传感器常见的圆柱双层壳体形态：外层为棕色防爆网罩与塑封基座组合，顶部开设环形通气窗口，内部黑色区域对应敏感陶瓷管与加热丝所在腔室。网罩采用双层金属网结构，既保证乙醇分子能够顺畅扩散至敏感材料表面，又能阻挡灰尘、飞沫与较大颗粒直接接触陶瓷管，同时在一定程度上抑制外部气流扰动造成的读数跳变。橙色台阶段为壳体与基座的过渡区，建模时保留了网罩卷边、环向加强筋与底部收口特征，便于在整机外壳中做限位配合。

　　引脚部分采用六根直插金属针，按MQ系列标准排布：其中两根为加热丝供电端，另外四根分属敏感电阻的两组测量电极。针脚长度与间距按照通用PCB封装绘制，针体为圆柱镀镍结构，根部带有塑封固定台阶，既能在波峰焊或手工焊接时提供足够插入深度，又能避免焊锡沿针脚上爬污染传感腔。在布局整机电路板时，需要将传感器布置在设备进气口附近，网罩顶面与外壳开孔保持同心，周围预留至少数毫米的透气空间，不宜紧贴密封胶条或塑料壁面，否则会延长气体响应时间。

　　建模过程中，圆柱网罩可通过旋转命令生成主体，再对表面网孔采用阵列或纹理简化方式表达；顶部环形窗口与内部黑色敏感腔采用同轴圆柱切除，保证各层同心度。六根引脚以基座底面为基准向下拉伸，针脚位置与PCB封装库严格对应，方便工程师直接调用做干涉检查。外形边界方面，这类MQ-3探头本体直径约十几毫米量级，总高含针脚在二十毫米左右，属于板载直立安装元件；在结构堆叠时要注意其高度明显高于周边电阻、电容，外壳内腔需预留相应高度，且传感器正上方不应布置风扇、线束或显示屏支架，以免阻挡进气通道。

　　实际选型与装配时，还需考虑加热功耗带来的温升：传感器工作时加热丝持续发热，因此不宜紧贴温湿度芯片或热敏元件，周边电解电容也要保持适当距离，防止长期烘烤缩短寿命。在便携式酒精检测仪中，通常会在探头外侧设置防尘罩与气室，利用微型泵将待测气体抽至网罩表面；模型中清晰的圆柱轮廓与针脚定位特征，正好可用于气室密封圈、压环与PCB开孔的协同设计。通过该三维结构，结构工程师可以完成传感器在壳体中的定位、进气通道校核、针脚焊接高度检查以及周边元件避让，硬件工程师也可据此确认封装尺寸与安装方向，减少样机阶段反复改板的风险。
