QFN39引脚方形贴片集成电路封装

　　在消费电子、通信终端、工业控制板卡以及电源管理模块的硬件开发流程中，QFN类方形扁平无引脚封装凭借紧凑的占地与优良的散热表现，长期占据高密度贴装场景的核心位置。本次呈现的39引脚QFN器件，正是面向这类空间受限、走线密集的PCB布局需求而构建的三维结构，可直接用于整机堆叠校验、焊盘匹配核对以及贴片工装的干涉预判。

　　从实际用途看，这类封装广泛承载电源管理、信号切换、接口驱动等功能芯片，常见于手机主板、便携设备、路由器、采集模块以及各类嵌入式控制板。器件底部四周排布的金属焊端与板上焊盘一一对应，回流焊后既完成电气连接，又通过外露或侧面的导体把芯片工作热量快速传导至铜箔，省去了传统带引脚封装的长引线，寄生参数更小，高频开关工况下的信号完整性更有保障。

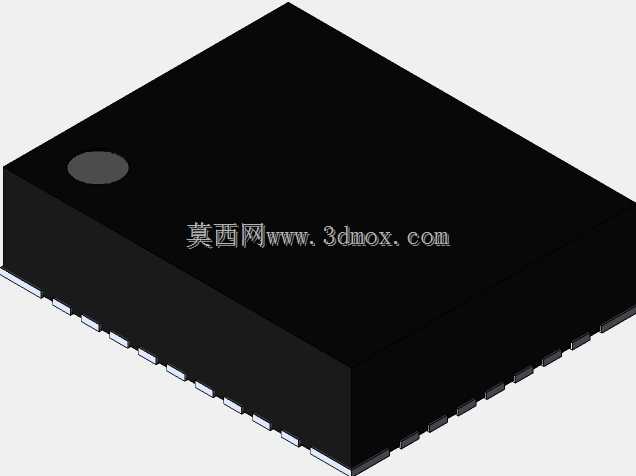

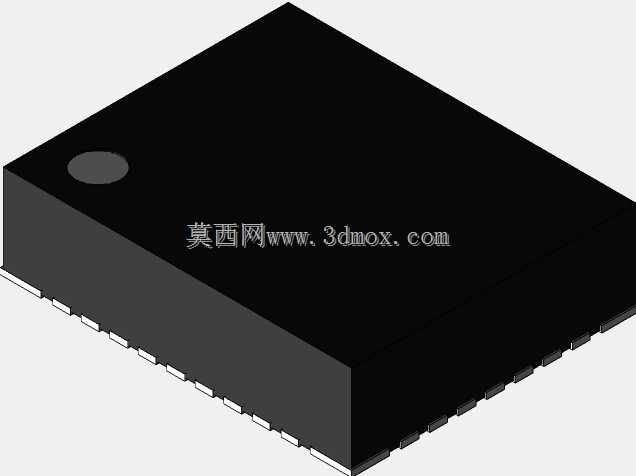

　　建模时首先要把握的是本体的几何边界。整体呈黑色方形塑封体，顶面平整，一角设置圆形定位标记，用于在丝印对位和视觉贴装时判别引脚1方向，避免上料旋转错位。侧面与底面过渡处，39个端子按规则间距沿四边分布，端子宽度、伸出长度以及相邻间隙都需要严格参照封装规格，任何一处尺寸偏差都会在装配阶段引发连锡、虚焊或端子与焊盘错位。

　　结构设计思路上，QFN的核心矛盾在于小型化与可制造性的平衡。塑封体边长决定了它在板面上占用的投影面积，厚度则影响整机内部的高度堆叠；端子节距越细，板面布线越灵活，但对钢网开口、锡膏印刷和贴片精度的要求也随之提高。因此三维模型不仅要还原外观，更要把端子排布、底面共面性以及本体与PCB之间的微小间隙表达清楚，便于结构工程师在卡座、屏蔽罩、连接器等周边零件之间预留合理空隙。

　　安装边界方面，这类器件采用表面贴装工艺，不需要在PCB上钻穿插孔，焊接面与板面基本贴合。布局时应在本体四周留出返修加热和光学检测的操作空间，底部焊盘区域要保证铜箔平整，散热焊盘位置需设计对应的过孔阵列与地平面连通。模型在整机中校核时，重点关注上方屏蔽罩或金属盖的净高、邻近高大电容电感的安全距离，以及分板方向上是否会受到应力传递而导致焊点开裂。

　　对于三维建模从业者而言，处理这类封装不能只做一个黑色方块。塑封体棱角的轻微倒角、顶面标记点的位置、侧面端子的分段节奏、底面金属层的分区，都是体现真实度与工程可用性的细节。参数化搭建时建议以引脚节距、本体长宽、塑封高度、端子宽度为驱动变量，后续若切换同系列不同引脚数的封装，只需调整边侧端子数量与对应边长，即可快速派生，减少重复劳动。

　　在板级协同中，该模型还可用于焊接钢网厚度评估、吸嘴取料位置确认、托盘或编带包装的容纳校验，以及回流焊工装的支撑面设计。把封装真实尺寸导入装配后，结构与硬件团队能够在投板前发现高度冲突、维修空间不足、散热路径受阻等问题，让后期打样返工的概率明显下降。整体而言，这一QFN39封装三维结构既是元器件外观的还原，也是贴装、散热、堆叠与可制造性分析的基础依据。
