四寸法兰式90度弯头回转管路接头

　　在散料输送、粉体气力输送、工业除尘、流体管路以及需要频繁调整管路朝向的工位中，刚性弯头直接对接两端固定法兰时，往往会因为安装累计偏差、设备热位移、检修拆装角度变化而产生附加应力。常规做法是在弯头两端增加多段短管和配对法兰进行配焊，但现场配管不仅耗时，还容易在反复调整后造成密封面错位。这个带双侧法兰的90度回转弯头，正是针对这类管路转角与角度补偿需求建立的三维结构。

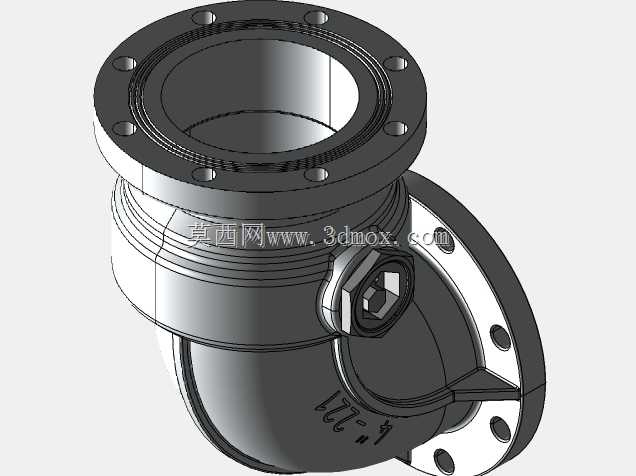

　　从结构上看，主体采用90度弯管作为流道转向段，两端均设置圆形法兰连接界面。上端法兰沿圆周均布螺栓孔，用于与上游设备出料口、固定管道法兰或阀组出口对接；侧向法兰同样保留完整螺栓孔分布，使下游管路可以在弯头回转定位后再锁紧。弯转位置设置了可相对转动的接合结构，锁紧件布置在弯头外侧，既承担周向定位，也避免旋转副在承压状态下自行松转。工程现场安装时，先将一端法兰与设备口把合，再转动弯头本体，让另一端法兰孔位与现场管道孔位对齐，最后装入螺栓并紧固侧向锁止结构，即可完成转角管路的装配。

　　建模过程中，流道部分优先保证内壁连续过渡。弯头曲率不能按简单直角折弯处理，否则粉体通过时会在背弯侧形成沉积，含尘气流也会在局部产生明显涡流。该结构在弯段保留了较平滑的圆弧通道，使介质从竖直入口转向水平出口时流向变化更均匀；对于颗粒物料，这种过渡可以降低物料撞击管壁后的破碎和堆积；对于气体或液体管路，则能减少转向处的局部阻力。外侧壁厚按照承压管件的思路形成连续实体，法兰背面与弯管外壁之间保留过渡区域，避免在三维数模中出现尖角相交导致有限元分析时应力集中异常。

　　两端法兰是安装边界的核心。上端法兰的外径、密封面宽度、螺栓孔数量和孔中心圆需要与配套设备口一致；侧向法兰的孔位方向则决定了下游管道的布置方位。由于该接头具备回转功能，设计时不能只检查某一个固定角度下的干涉情况，而应让弯管组件绕主轴线旋转一周，逐段核对弯头外轮廓与周边机架、护栏、检修平台、电缆桥架以及相邻阀件之间的净距。尤其在紧凑厂房内，弯头最低点、法兰外圆突出边和锁紧件手柄位置都可能成为拆装时的干涉点。

　　锁紧结构的布置兼顾了操作可达性。侧向锁止件位于弯头接合部附近，工人使用常规扳手即可完成紧固，不需要进入管道背面或在设备底部盲操作。锁紧面与旋转配合面之间需要保留明确的压紧关系：松开时弯管段能够顺畅转动，紧固后两端相对角度保持稳定，不会因管路振动或介质脉动而缓慢偏转。三维建模时，螺纹件、压紧块和本体接触面均按实际装配关系建立，方便后续输出工程图时标注配合尺寸，也便于在干涉检查中确认扳手空间。

　　在实际选型中，这类接头常用于料仓出口与输送管道之间、除尘器进出口风道、旋转设备与固定管路之间，以及需要在检修时改变管道朝向的场合。它不同于单纯固定弯头，重点不在于改变管径，而在于提供一个可调整的90度转向界面。上游设备若存在制造偏差或现场基础轻微错位，安装人员可通过回转补偿角度误差，不必强行拉扯管道；设备运行中出现热膨胀时，旋转接合处也能释放部分装配应力。

　　外形尺寸方面，四寸规格对应的通流能力围绕DN100量级管路展开，法兰外圆和螺栓孔分布构成最主要的安装轮廓。弯管中心线半径决定弯头整体包络空间，半径过小会使结构紧凑但流动阻力增大，半径过大则流道平顺但占用空间增加。该模型在两者之间取工程常用平衡，既保证弯段不过度急促，也控制法兰外缘到弯管底部的高度，便于在设备旁有限空间内布置。

　　从数模质量角度看，法兰密封面、螺栓孔、弯管内壁、锁紧件和本体过渡区均需要保持几何连续。用于数控加工或焊接成型时，可直接从模型中提取法兰端面、配合圆柱面和弯管中心线；用于装配评审时，则可重点检查螺栓穿装路径、法兰贴合状态以及弯头旋转全过程的外轮廓扫略空间。整体结构没有复杂内腔，但对连接界面、回转自由度和密封可靠性的表达完整，适合作为管路转角补偿部件在通用设备设计中直接调用和校核。
