赛米控M5060TB1000晶闸管功率模块

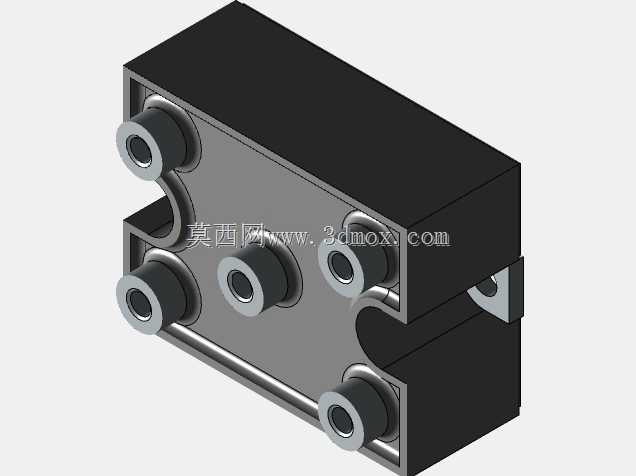

　　这款功率半导体模块的三维结构，是电力电子成套设备里主回路核心器件的典型形态，日常在工业整流柜、交流电机软启动装置、电阻焊电源、低压无功补偿投切单元、感应加热主控回路里都能见到同规格器件，承担大电流可控导通、交流相位调节、直流整流输出的关键作用，60A额定通态电流搭配380V交流工作电压的参数定位，覆盖绝大多数中小功率工业配电与传动场景的器件选型需求。

　　从整机布局的安装边界来看，模块主体采用方正密闭的树脂封装基座，基座底面为完整平整贴合面，安装时直接压接在散热器的加工平面上，基座四周预留对应安装孔位，锁紧紧固件后保证封装底板与散热面完全贴合，降低接触热阻，避免器件大负载运行时热量堆积。建模时优先还原基座的外轮廓公差，底面平面度、侧边与安装孔的位置度都按照器件实物的装配约束绘制，保证布局阶段散热器开孔、柜内安装导轨间距预留不会出现干涉。

　　模块顶面伸出的六根柱状主电极端子是结构设计里最需要关注的部分，端子沿基座顶面按两排规整排布，每根端子中心带内螺纹孔，用于现场主回路铜排的锁附接线。建模过程中严格还原端子的伸出高度、相邻端子的中心间距、端子根部与封装顶面的过渡圆角，电气装配时铜排折弯角度、接线螺母的拧紧操作空间、不同相序端子之间的电气爬电距离都要依托这些尺寸校核，避免铜排装配后与封装外壳磕碰，也保证相间绝缘间隙满足低压配电的安规要求。端子圆柱的壁厚、顶端开孔深度都按实物比例还原，结构工程师做母排设计时可以直接调用模型做干涉检查，不用反复对照二维样本核对端子位置。

　　器件的封装外壳采用高强度耐热热固性树脂一体成型，外壳侧壁做了均匀的壁厚设计，边角位置做圆弧过渡，既规避注塑成型时的应力集中，也避免日常柜内装配时尖锐边角划伤接线线缆。外壳内部密封封装晶闸管芯片与导热衬底，外部只露出主功率端子，整体防护形态适配工业柜内多粉尘、温湿度波动的运行环境，建模时外壳的分模线、表面细微的脱模斜度都做了简化还原，既保证外观和实物一致，也不会因为冗余细节影响整机装配的运算效率。

　　在实际设备设计流程中，这类功率模块的三维模型通常会提前导入柜体总装，和周边的快熔、电流互感器、驱动电路板、散热风道做空间排布：模块下方匹配铝制散热器的安装位，上方预留铜排走线的层叠空间，侧面留出插拔接线、日常维护的操作间隙。不同于小型信号类电子元件，功率模块的重量完全由底部安装面承载，建模时基座的承载厚度、安装孔的沉台结构都如实呈现，结构工程师可以据此校核散热器支撑板的强度，避免器件长期运行后因为震动出现安装面变形。

　　模块的整体外形没有多余的外置卡扣或者异形凸起，规整的长方体形态非常适合多台模块并排密集安装，在多相整流、多回路调压的柜体内，可以沿散热器长度方向依次排布多台同型号模块，共用同一组散热风道，压缩整套电力电子装置的占地体积。顶面端子的排布相位对应三相交流输入与整流输出的接线逻辑，三维模型里端子的位置关系完全匹配实际接线相序，装配工人按照模型指引排布铜排，能大幅减少接错线的概率。

　　从热设计的角度，模型还原的封装底面完整平面，也能辅助工程师做热仿真的前处理，贴合面的接触面积、外壳的散热表面积都可以直接从模型提取，不用额外绘制简化体。端子部分的圆柱导电位的尺寸还原，也能帮助电气工程师评估铜排和端子连接后的接触面积，预判大电流流过时的端子温升，保证器件在额定负载下长期稳定运行。
