三菱RM60DZ-2H功率二极管模块结构

　　该三维结构对应三菱RM60DZ-2H功率二极管模块，属于电力电子装置中常见的螺栓端子式整流器件。模型重点还原了模块外部可装配边界，包括长条状绝缘封装本体、三个凸起的主功率接线座、方形金属压接垫片、中心螺纹孔以及底部两侧安装基体。对于从事变频器、整流柜、电源柜、电机驱动和工业控制柜设计的工程师而言，这类模型的价值不在于展示内部芯片，而在于在整机布局阶段准确校核端子空间、母排走向、绝缘距离和紧固件操作空间。

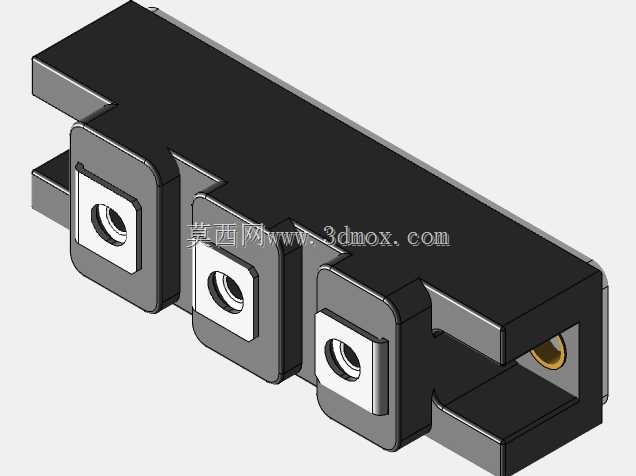

　　模块外形采用横向长条形布置，三个主接线端子沿长度方向等距凸起，端子顶部为方形金属承载面，中心设置内螺纹孔，用于通过螺栓压紧铜排或电缆端子。相邻端子之间保留明显的绝缘凸台和凹槽，既增加表面爬电距离，也让母排搭接时具有明确的定位边界。封装主体下部向两侧延伸，形成较宽的支撑结构，可在散热器平面上稳定贴合；实际装配时，底面通常作为热传导界面，需要配合导热硅脂、导热垫或绝缘片使用，以保证二极管芯片产生的损耗能够传递到散热器。

　　从设备用途看，RM60DZ-2H这类双二极管功率模块常用于整流、续流、防反接、交流输入整流以及直流链路保护等环节。在工业电机驱动中，它可承担整流桥臂或续流路径；在电源设备中，可用于交流侧到直流母线的单向导通；在制动或能量回馈相关回路中，也可作为大电流二极管通道。由于模块通过螺栓端子承受较大电流，设计时不能只关注器件本体轮廓，还必须把外接铜排厚度、螺母或螺栓压紧高度、扳手回转空间、端子防松垫圈以及相邻相之间的绝缘隔板一并纳入三维校核。

　　建模思路上，外部结构以封装实体为基础，先建立底部矩形散热安装体，再在上方叠加三个端子座。端子座采用圆角矩形块体，顶部嵌入方形金属片，中心螺纹孔以凹孔和内螺纹纹理表达；两侧端部保留模块封装的台阶形态，使模型在装配视图中与实物比例一致。主体侧面为连续绝缘壳体，底部宽度大于端子区域，能够体现器件放置在散热器上的接触面积。模型没有展开内部半导体晶圆、键合线和灌封结构，因为在整机设计阶段，这些部分通常由器件 datasheet 的电气参数和热参数描述，结构工程师更需要的是外部干涉检查和安装界面。

　　安装边界方面，三个顶部螺纹端子是最主要的机械接口。母排开孔需与端子螺纹中心对齐，母排宽度不宜超过方形金属压接面，避免压紧后偏载或边缘悬空。端子周围应预留螺栓拆装空间，尤其是自动化产线使用电动套筒或现场维护使用扭矩扳手时，相邻端子之间不能被铜排、绝缘板或支架遮挡。模块底面与散热器接触区域应保持平面度，安装面不得有凸起焊渣或加工毛刺；若需要电气隔离，应在模块与散热器之间加入耐温绝缘片，并确认绝缘片面积覆盖整个接触底面。

　　在柜体布局中，该类模块通常靠近输入整流端或直流母线区域布置，周围需要兼顾低感母排路径和风道流向。功率端子与电容、IGBT、晶闸管或熔断器之间的母排应尽量短而平直，减少杂散电感和连接电阻；同时，模块表面不应被塑料线槽、控制线束或低耐温零件贴近，因为器件在带载运行时会通过壳体和散热器传递热量。三维结构中三个高凸端子会对上方母排层产生高度约束，若柜内采用层叠母排，需要在母排下方留出避让槽，并保证螺栓压紧后母排不与封装塑料边缘发生硬接触。

　　对于选型和结构设计人员，该模型可用于检查模块在散热器上的占位长度、端子间距、压接方向、铜排折弯高度以及维护工具空间。外形上，长条壳体适合并排安装在风冷散热器或水冷板表面；多个模块并列时，应保留模块之间的电气间隙，避免不同极性端子通过铜排或紧固件形成短接风险。底部支撑边和顶部端子凸台的高度差也需要在装配剖面中核对，防止散热器压梁、固定支架或绝缘盖板压到端子塑料区域。

　　整体来看，该结构模型围绕功率模块真实装配需求建立，突出外部封装、主端子、螺纹接口、散热底面和安装空间等关键要素。它适合在电力电子设备三维设计中作为器件占位与干涉校核模型使用，帮助工程师在投产前完成母排连接、绝缘距离、散热安装和维护操作等多方面检查。
