带双侧安装耳的方形工业电气模块结构

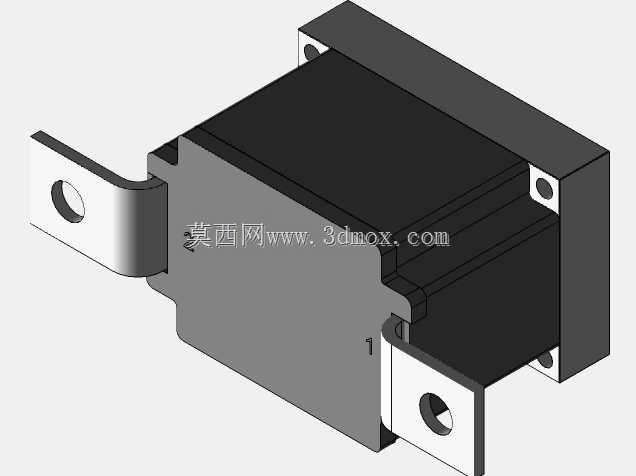

　　这个方形电气模块的结构重点不在复杂曲面，而在安装边界、壳体配合和现场维护空间的平衡。主体采用近似长方体的封闭外壳，顶部为平整盖板，侧面预留出线或插接位置，底部设置带螺钉孔的安装基面，两侧向外伸出带圆孔的折弯固定耳，使模块能够直接通过螺栓固定在设备背板、支架平面或机柜安装梁上。

　　从实际布置来看，这类模块常见于工业控制柜、通讯设备机架、自动化产线配电单元以及移动装备的电气舱内。它既需要容纳内部电气元件，又要承受振动、拆装拉扯和周边线束干涉。双侧耳板并非简单加宽外壳，而是通过过渡折弯与主体侧壁相连，耳板开孔中心相对壳体外侧留出足够距离，便于套筒或螺丝刀垂直作业。建模时需要特别关注耳板下表面与壳体底面的共面关系：如果安装耳存在翘曲，紧固后会把应力传递到侧壁，造成壳体变形、密封面错位，甚至影响内部元件位置。

　　壳体下部前侧设有一块浅色矩形区域，可作为铭牌、标识窗口或观察面使用。该区域与周围深色外壳形成层次，周围边界保持规则直线，便于后期丝印、贴膜或嵌装透明片。底部两个螺钉头位于前侧下缘，说明下盖与主体之间采用可拆卸连接，检修时可从正面或下方操作。对于需要定期检查接线端子的场景，这种结构比完全封焊或不可拆卡扣更适合维护；对于批量装配，则要求螺钉柱位置、底盖厚度和扭矩承受能力在设计阶段同步校核。

　　外形尺寸的控制应围绕安装包络展开。模块本体宽度决定内部元件排布，高度受限于机柜层间距，耳板外扩尺寸则决定最小开孔跨距。三维布局时不能只画本体轮廓，还要把螺栓头、垫圈、压线空间、线束弯曲半径和手指操作区域一起纳入检查。耳板开孔附近应保留平整承压区，避免加强筋凸入紧固件运动路径；壳体侧壁与耳板过渡处可设置小圆角，以降低折弯或压铸成型时的应力集中。若采用钣金折弯，耳板与主体的连接需要考虑板材展开、折弯半径和焊接或拼缝方式；若采用压铸或注塑，则要关注拔模方向、壁厚均匀性以及筋位对外观缩痕的影响。

　　模块左侧可见一个小型侧向凸台，通常用于接口定位、防呆、接地连接或与相邻部件保持间隙。该凸台尺寸不大，但在整机装配中会影响相邻模块的最小间距，因此不能作为无关特征省略。顶部盖板与侧壁之间的分模线或装配线沿四周连续布置，说明上盖可能以扣合、螺钉或胶粘方式与底座组合。设计时应让分模线避开铭牌可视区和密封承压区，同时保证内部腔体有足够的元器件放置深度。

　　从结构工程角度看，这类产品的三维模型应准确表达外壳、底盖、安装耳、螺钉、侧向凸台和标识面之间的相对关系。安装耳孔位是与外部设备连接的核心接口，底面是承载基准，前侧标识面承担识别功能，侧向凸台则参与装配定位。布线空间需在壳体内部预留，外部导线从侧面引出时不应被耳板或紧固螺栓压迫。若模块安装在振动较强的设备上，耳板厚度、孔边距和壳体根部圆角都需要保守处理；若安装在静态机柜内，则可在保证强度的前提下减轻材料占用。

　　整体造型以直线和平面为主，适合规则机柜环境，也便于加工、检验和阵列布置。模型没有追求装饰性曲面，而是把工程约束放在首位：固定可靠、拆装可达、接口清晰、边界明确。对于从事电气设备结构设计的人来说，这类模块的价值在于把内部元件封装、外部机械安装和现场维护动作统一到一个紧凑壳体中，使它能够在有限机柜空间内稳定承担电气连接与信号处理相关功能。
