晶闸管可控硅功率模块三维结构

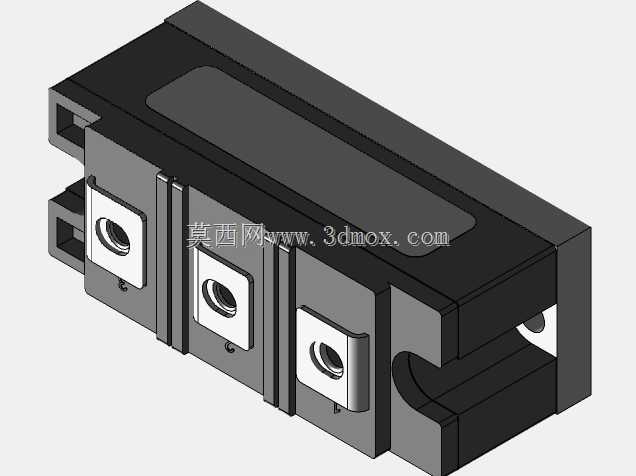

　　该模型呈现的是一款大功率半导体功率模块的封装结构，主体对应晶闸管或可控硅整流器件，常见于工业整流、电机软启动、电焊机、感应加热、变频电源以及通讯电源等需要大电流通断与电能变换的柜内安装场景。器件采用工业标准功率模块外形，整体为长方体绝缘封装壳体，顶部并排布置三个主功率接线端子，端子区域以黑色方形嵌件定位，中心为螺纹接线孔，用于通过螺栓压紧铜排或电缆线鼻子，保证大电流回路的接触压力与导电可靠性。

　　从结构布局看，三个主端子沿模块长度方向等距排列，端子之间由壳体上的纵向加强筋分隔，既增加了爬电距离，也强化了顶部塑料区域的抗变形能力。壳体两端预留有安装耳与缺口结构，安装耳上设置固定孔，可将模块整体锁附在散热器台面或安装底板上；端部缺口则为接线、避让铜排以及工具操作留出空间。模块底部为平整贴合面，实际装配时该面与散热器表面配合，中间涂覆导热硅脂或加装导热垫片，将芯片工作产生的热量传导至散热器。

　　建模时需要重点把握封装壳体、端子嵌件、螺纹孔和安装边界之间的关系。外壳轮廓以矩形基座为主体，边角做过渡处理，侧壁带有阶梯和凹槽，既反映塑料封装的脱模特征，也体现内部灌封与外部绝缘防护的结构需求。顶部三个黑色端子座并非简单贴附于壳体表面，而是嵌入对应定位槽内，周围凸台承担压紧载荷；中心螺纹孔需要准确表达孔位、孔径和沉台关系，以便后续进行铜排搭接校核。底部前侧可见长条形标识区域，实际产品通常用于印刷型号、参数、极性或品牌信息，模型中以凹框或平面区域体现。

　　尺寸与安装边界方面，这类模块通常按照行业通用功率模块封装规格设计，宽度方向决定散热器接触面范围，长度方向决定三端子排布及端部安装孔跨距，高度方向则受端子螺纹深度、内部芯片堆叠和外壳绝缘距离共同约束。进行柜内布置时，不能只核对本体长宽高，还要预留上方螺栓拧紧空间、周围铜排弯曲半径、相线之间的电气间隙，以及模块与散热器贴合后的总高度。若多只模块并排安装，还需考虑相邻端子铜排的相间距、维护时扳手进入角度，以及散热风道是否被接线遮挡。

　　从功能特性理解，该类模块内部通常封装一个或多个功率芯片，通过铜基板、绝缘层和外壳形成电绝缘与热传导通道。外部看到的三个主端子可能对应单相交流调压、半控整流或多芯片组合连接中的功率极；具体接线关系需结合内部电路确定，但三维结构设计首先保证端子承载、绝缘隔离和散热安装。顶部螺纹接线区承受重复装配扭矩，因此局部金属嵌件需要有足够包覆和支撑；壳体筋位不宜过薄，避免螺栓压紧时产生裂纹。底部平面度直接影响热阻，建模和加工评审中应关注贴合面是否连续、是否存在影响接触的凸点或结构干涉。

　　在设备选型与结构设计阶段，该模型可用于校核功率器件在电源柜、整流柜和驱动控制柜中的布置方式。工程师可围绕铜排走向、绝缘片位置、压装螺钉长度、散热器开孔以及母排支撑进行装配验证；也可将其作为标准件纳入电气柜三维布局，检查门板关闭距离、风道方向和维护操作空间。模型细节上，端部安装孔、端子螺纹、壳体凹槽、侧面台阶和底部标识区均得到体现，能够支持干涉检查、爆炸视图制作以及装配工艺说明，而不是仅用于外观展示。

　　实际应用中，这类功率模块往往工作在大电流、较高开关损耗或持续导通发热条件下，因此结构外形虽然看似简单，却同时服务于导电、绝缘、散热和固定四类需求。顶部端子要便于高可靠压接，外壳要提供相线间防护，底部要形成低热阻通路，两端安装耳要把器件稳定压在散热器上。围绕这些约束展开建模，能够更真实地反映工业功率半导体模块在成套设备中的装配逻辑。
