工业大功率晶闸管整流模块结构

　　该模型还原的是大功率电力电子装置中常见的平板式晶闸管整流模块外形，这类器件广泛出现在直流调速柜、电解电镀电源、感应加热设备、软启动装置、充电桩前级整流单元以及工业变频器的整流侧。实际设备运行时，模块承担交流到直流的大电流变换任务，内部芯片通过陶瓷覆铜基板与铜底板传导热量，外部主回路依靠大截面母排压接，因此三维结构建模不能只看外壳轮廓，必须把端子承载、绝缘距离、散热接触和安装约束同时考虑进去。

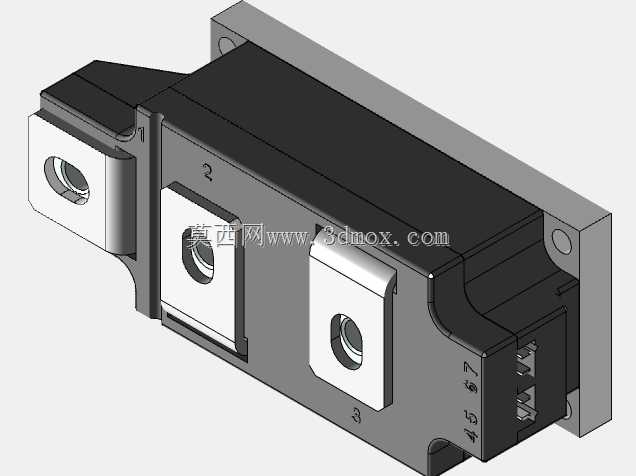

　　从外观上看，模块主体采用低矮长方体封装，黑色耐高温绝缘壳体包裹内部功率芯片，顶部布置三个明显的金属主端子区。端子表面加工有螺纹孔，用于铜排或接线端子的螺栓压紧。建模时需要重点保留端子凸台高度、螺纹孔位置、金属块倒角以及壳体与金属件之间的台阶关系，因为这些特征直接决定母排折弯空间和紧固件操作空间。若只做成简单方块，后续在柜体装配中很容易出现母排干涉、扳手无法落位或绝缘爬电距离不足的问题。

　　模块两侧主电极向外伸出，形成较宽的连接面，适合大电流通过。顶部端子金属块厚度较大，并非装饰结构，而是为了降低接触电阻、分散压紧力，并把芯片工作产生的热量向外部连接区域传导。壳体侧面可见模压字符和定位标记，实际生产中用于标识电极方向、型号序列或装配方位。三维表达时保留这些细小凹凸，有助于工程人员在总装阶段核对器件方向，避免交流输入、直流输出或可控硅触发相关接线位置混淆。

　　底部是模块与散热器接触的关键区域。模型呈现出平直的安装基面和两端带孔固定耳，底板边缘具有规则厚度，能够反映真实器件压装到散热器上的状态。大功率模块对底面平面度要求较高，装配时通常需要在底板与散热器之间涂覆均匀导热层，再通过固定孔施加规定顺序和扭矩的压紧力。若安装面翘曲、螺钉受力不均或散热面存在异物，会造成局部热阻升高，严重时导致芯片结温超限。因此在设备布局中，模块下方散热器的顶面加工精度、安装孔距以及周边维护空间都需要与该模型同步校核。

　　外形边界方面，这类模块整体宽度、深度和高度都属于工业功率器件的中等偏大规格，顶部金属端子高于壳体上表面，底部固定耳又向两侧展开，所以柜体内部不能按元件标称投影简单排布。前方应预留母排连接和螺栓拆装距离，后方需考虑与绝缘隔板、驱动板、熔断器或晶闸管触发单元的间隙；上方不能紧贴走线槽，以免铜排安装后与相邻相母排形成安全距离不足。模块侧面较深，散热风道设计时应让冷却风沿底板或散热器翅片方向顺畅通过，而不是被壳体正面阻挡形成涡流。

　　从功能特性看，整流模块的核心价值在于把大电流芯片、绝缘散热路径和高强度电极连接封装为一个可更换单元。相比分立螺栓器件，模块化结构减少了内部零散装配，器件在柜内的更换更直接；相比小型塑封整流桥，它能够承受更高的持续电流和短时浪涌电流，因此结构上明显更厚重，电极也更宽大。模型中金属端子与黑色绝缘壳体的材质分区清晰，适合在渲染或装配检查中区分导电区、绝缘区和散热安装区。

　　设计思路上，外壳并不是单纯追求规整，而是在满足绝缘防护的前提下为压接结构留出空间。顶部端子周围的壳体边框形成限位和爬电路径，金属极块嵌入壳体后保持稳定，底部基板承担热传导和机械支撑。固定耳位于模块两端，使压紧力尽量靠近整体受力轴线，减少装配后底板局部悬空。对于结构工程师而言，在建立成套电源柜三维方案时，应把该模块作为带安装基准、电气连接点和散热接触面的功能件处理，而不是普通外观件。

　　实际选型和布置时，还要结合相邻器件共同判断。模块上方连接的铜排需要根据电流等级确定厚度和宽度，折弯处应避开端子凸台；螺钉长度不能过长，防止底部顶触或压伤内部结构；模块周围应设置足够的相间距，并在靠近柜体金属板的位置增加绝缘隔板。若用于多相整流或反并联可控硅回路，多个模块并排安装时还要保证母排走向一致、触发线远离强电母排、散热器风道连续。该三维模型把端子、壳体、底板、固定孔和外形比例完整呈现，可用于电力电子设备的空间干涉检查、母排预制、安装板开孔确认以及维护操作评估。
