SMT贴片机飞达用NEMA11薄型步进电机结构

　　该结构对应的是SMT生产线中电动飞达使用的小规格薄型步进电机，常见于富士NXT系列贴片机配套的电动给料机内部。飞达是贴装工位上持续向取料位置供给编带元件的执行单元，内部空间沿料带宽度方向非常紧张，普通圆形步进电机厚度过大，会挤占料带导轨、棘轮、压料盖和齿轮传动的布置空间，因此这类电机采用扁平方形机身，在保持足够保持转矩的同时压缩轴向厚度，使飞达整体能够密集排列在贴片机料站平台上。

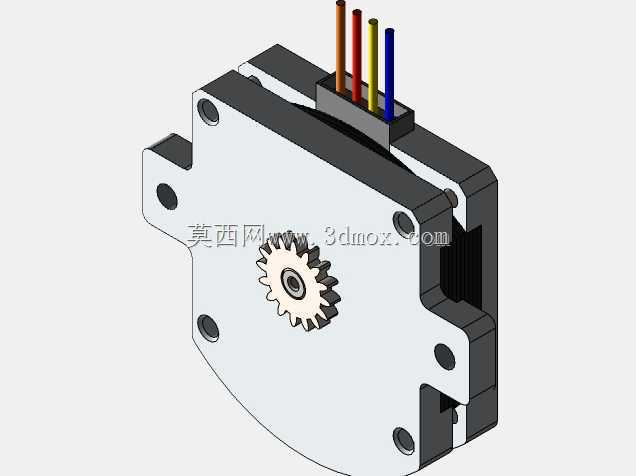

　　从三维结构可以看出，电机主体由前后端盖、定子组件、转子组件、输出齿轮和出线护套组成。前端盖不是简单的圆形法兰，而是带有侧向安装耳的异形板，安装耳上预留沉孔或通孔，用于将电机固定在飞达侧板或安装基座上。端盖轮廓围绕定子外圆展开，既覆盖定子叠片，又在边角处形成定位边界；这种设计比独立支架更省空间，也能保证电机轴线与飞达传动齿轮轴线之间的位置关系。后端盖与前端盖通过螺钉或铆接结构压紧，形成完整磁路和轴承支撑。

　　输出端没有采用常规长轴加联轴器的形式，而是直接在轴端安装小模数齿轮。齿轮位于前端盖外侧，与飞达内部料带进给棘轮或中间传动齿轮啮合。直齿输出适合短距离、小载荷、间歇启停的送料动作，步进电机每接收脉冲指令便转过固定步距，经齿轮减速或直接驱动棘轮，使编带按设定节距前进。0402、0603、IC或其他编带元件被送到吸嘴取料位时，电机需要快速启停并准确定位，扁平步进电机的定位特性与飞达的节拍要求相匹配。

　　四根不同颜色的引线从电机背部的黑色护套中引出，代表两相四线绕组接线方式。出线方向沿电机厚度方向的上方布置，避免与前端齿轮、料带通道和飞达插拔机构干涉。护套对导线根部进行约束，可减少设备振动、飞达更换和维护过程中引线弯折疲劳。实际接线时，两相绕组需按驱动器定义接入A+、A-、B+、B-，若转向与送料方向相反，可对调其中一相的两根线。

　　建模时需要重点控制几个边界。其一是机身厚度，它直接决定飞达侧板之间的可用宽度；其二是前端盖安装耳的孔位和外轮廓，装配时不能与压料盖、传感器板或料带导向块发生干涉；其三是输出齿轮的分度圆、齿宽、模数和轴向位置，齿轮啮合中心距错误会导致卡滞、噪声或送料节距不准；其四是引线护套高度和出线角度，飞达插入贴片机料站时，线束需要沿指定空间弯折，不能顶到相邻飞达。

　　在材料与工艺层面，端盖通常采用钢板冲压或机加工结构，兼顾导磁、支撑和防护；定子叠片与绕组封装在内部，外部可见轮廓以规则方形为主。齿轮属于易损传动件，齿部需要承受频繁的小角度往复冲击，设计中应保证齿宽与轴伸固定可靠，轴向挡圈或紧配位置不能与端盖摩擦。轴承位置隐藏在端盖中心，模型装配时应保证转子与定子同轴，避免气隙不均造成阻力增大。

　　该类电机的价值不在于单独输出大功率，而在于在极小安装空间内提供可控的角位移。贴片机料站中数十支飞达并排工作，每支飞达都要根据贴装程序独立送料，电机外形越薄、出线越规整、安装基准越明确，料站排布和维护就越方便。结构工程师在复刻或选型时，应把电机作为飞达传动链的一个集成部件来校核：既要核对转矩、步距和绕组接线，也要把齿轮啮合、安装孔、线束通道、周边护罩以及料带运动轨迹一起放入总装中检查。这样完成的三维模型不仅能展示电机外观，还能直接服务于电动飞达的布局设计、干涉检查和维护装配。
