三菱CM500HA-34A型IGBT功率模块

　　在大功率电力电子装置的结构设计阶段，功率半导体模块往往是整机布局中体积、重量与散热约束最集中的核心部件，CM500HA-34A这类大电流IGBT模块的三维数模，对变频器、逆变电源、感应加热设备以及新能源变流柜的前期排布具有直接参考价值。

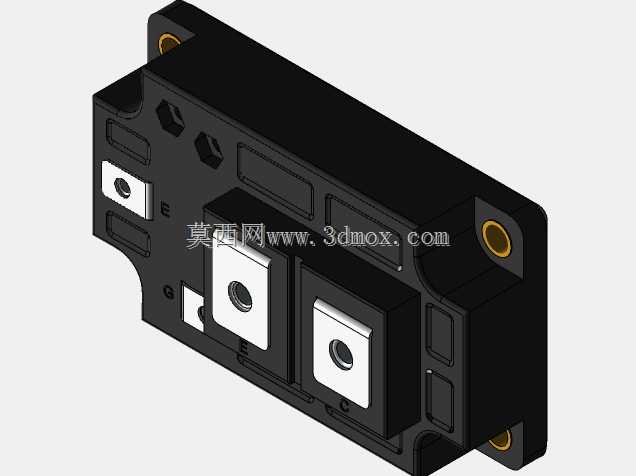

　　从整机装配的角度看，这类模块采用典型的绝缘基板封装结构，黑色高强度工程塑料外壳包裹内部功率芯片与DBC陶瓷衬板，底部为裸露的金属散热基面，安装时需紧贴散热器台面并均匀涂覆导热硅脂，以保证结壳热阻处于设计允许范围。模块本体两侧预留带金属衬套的安装通孔，孔位边缘做了加厚处理，能够承受紧固螺栓施加的预紧力，避免塑料壳体在长期振动工况下出现应力开裂。

　　主功率端子的布置是该模块结构上最醒目的特征。模块顶部并排设置两块大面积铜质主接线端子，端子表面镀镍处理并预制螺纹孔，用于通过螺栓锁紧母排，承载数百安培级的持续工作电流；这种大平面接触结构相比插针式端子接触电阻更低，也更适合大截面铜排的叠层安装。辅助信号端子则集中布置在模块一侧，栅极与发射极信号通过小电流端子引出，方便驱动板通过排线就近连接，缩短驱动回路走线长度，降低寄生电感对开关过程的影响。

　　在变流柜内部布局时，结构工程师需要重点核对模块的外形包络与安装边界。模块整体呈扁平长方体，底座两侧的安装耳向外延伸，固定孔中心距、孔径以及端子相对位置都必须与散热器加工孔位严格对应；顶部主端子高出壳体一定高度，母排折弯空间、绝缘爬电距离以及相线之间的安全间隙都要在此基础上叠加核算。模块正面预留的标识铭牌区域为凹陷平面，丝印型号与参数标识后不会被外接母排遮挡，便于产线装配与后期运维识别。

　　实际应用中，这类500A级IGBT模块常见于三相逆变桥臂、大功率整流单元以及有源滤波装置，单模块内部封装的开关器件可承担高频通断任务，将直流母线电能逆变为可调频调压的交流输出。由于工作时开关损耗与导通损耗都会转化为热量，建模时除了还原外部几何，还需同步考虑底部散热面的平面度要求、周围风道走向以及电容、母排等相邻器件的避让关系。

　　建模过程中对细节的还原直接影响后续装配校验：主端子螺纹孔的深度决定了母排固定螺栓的可选长度，壳体侧面的定位凸台用于和驱动板或绝缘支架配合，底部散热基面与安装孔的相对位置公差则关系到模块能否平整贴合散热器。把这些结构特征在三维环境中逐一落实，才能在样机投产前完成干涉检查、母排走向规划与绝缘距离校核，减少物理样机阶段的返工。
