步进驱动微型直线滑台线性致动器

项目分类:通用机械零部件 发布时间:2022-05-13 ID:634288
  • 步进驱动微型直线滑台线性致动器
  • 步进驱动微型直线滑台线性致动器
  • 步进驱动微型直线滑台线性致动器
  • 步进驱动微型直线滑台线性致动器
  • 步进驱动微型直线滑台线性致动器

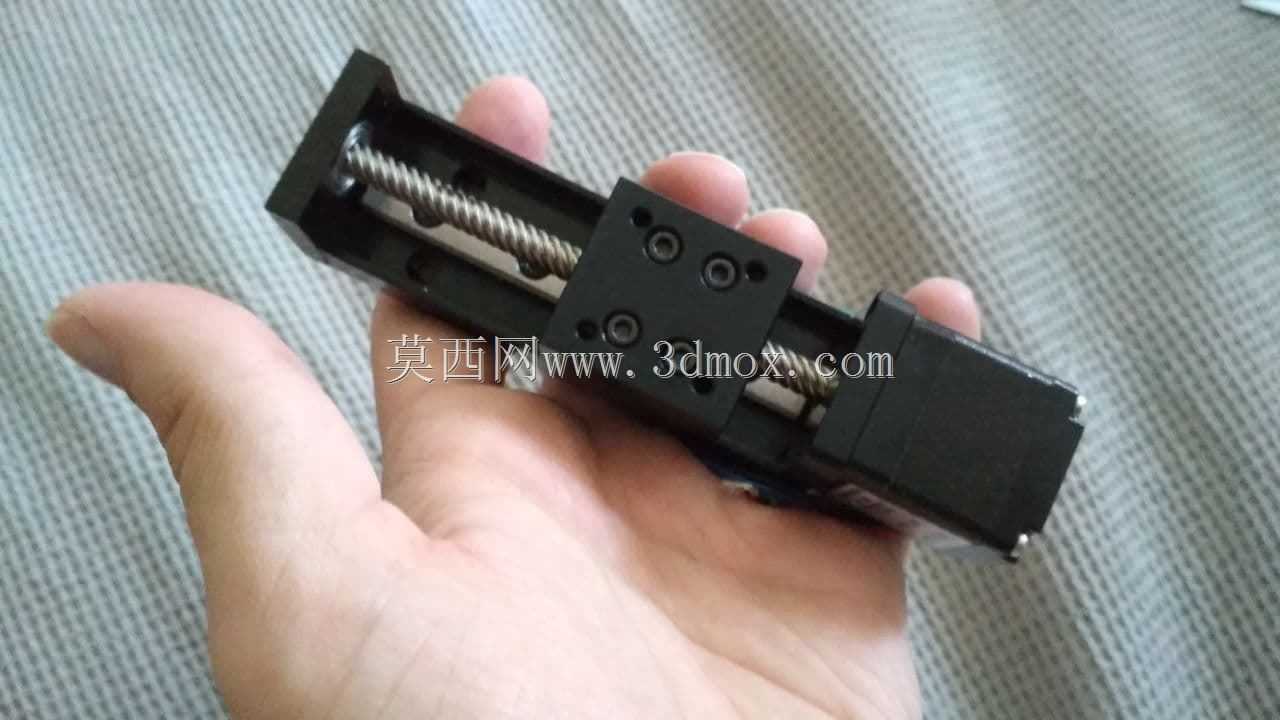

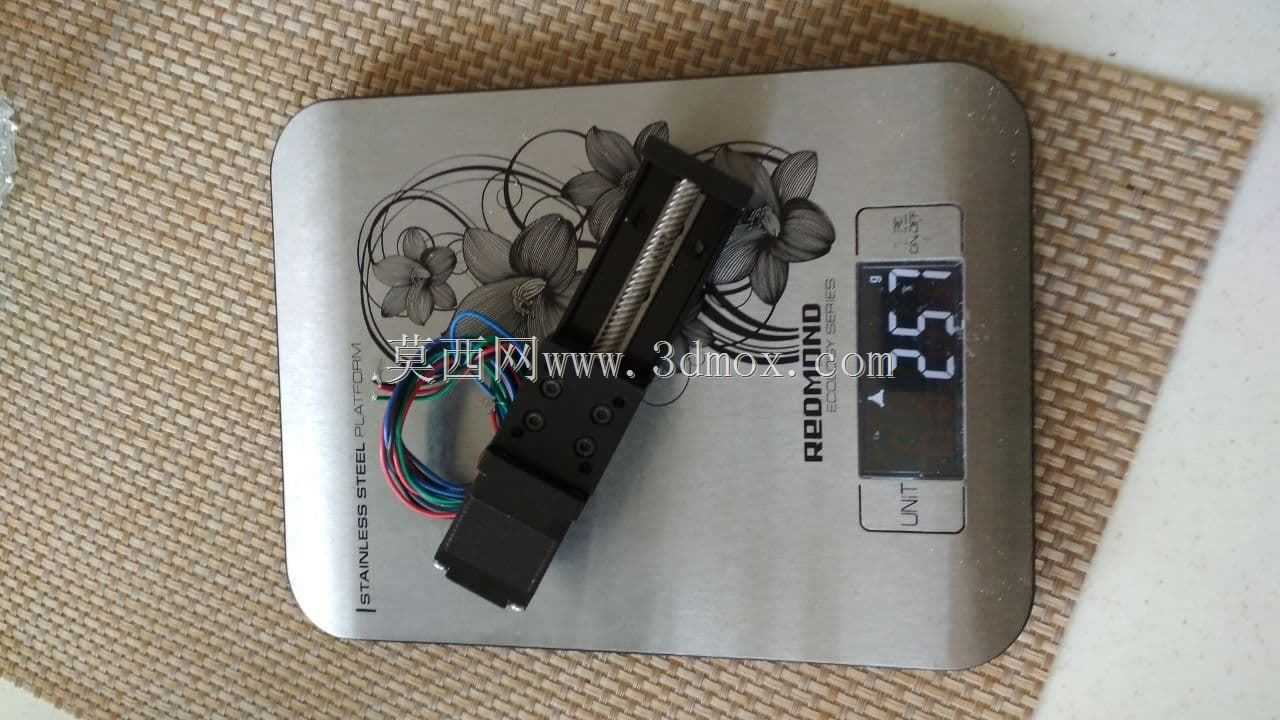

  这套微型直线执行模组面向小行程、小负载、需要精确点位控制的桌面自动化与实验装置,常见于3C装配工位里的探针升降、点胶阀微调、相机焦距补偿、小型夹具推送,也会出现在教学平台、检测治具和轻工送料机构中。它把步进电机、丝杠传动、导向杆、滑动托架和端部支撑整合在一条窄长基座上,工程师在选型时不必再分别核算电机座、联轴器、螺母座和导轨平行度,能够直接把模组作为一个受控直线轴放入设备布局。

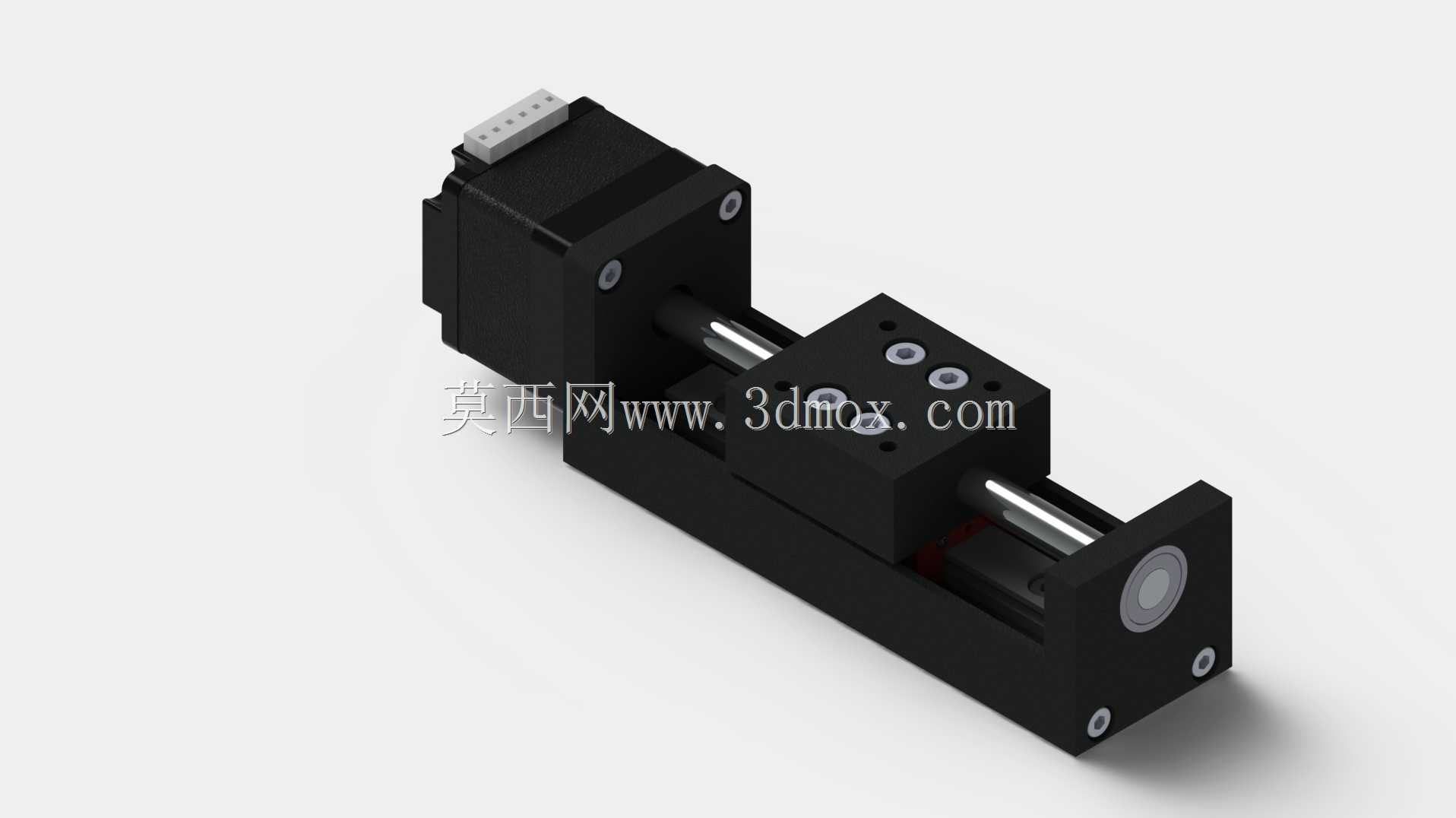

  从结构逻辑看,驱动端布置在模组一侧,步进电机通过内置传动副把旋转运动转换为托架的直线位移。托架上方保留安装平面与连接孔位,可承接小型夹爪、吸盘、压头、传感器或挡块;两侧光杆承担导向,限制托架绕丝杠轴线转动,使运动过程更稳定。端部支撑件将丝杠和导向元件封闭在黑色壳体内部,既减少粉尘、碎屑直接进入传动区,也让外露轮廓更规整,方便在密集设备内部贴装。

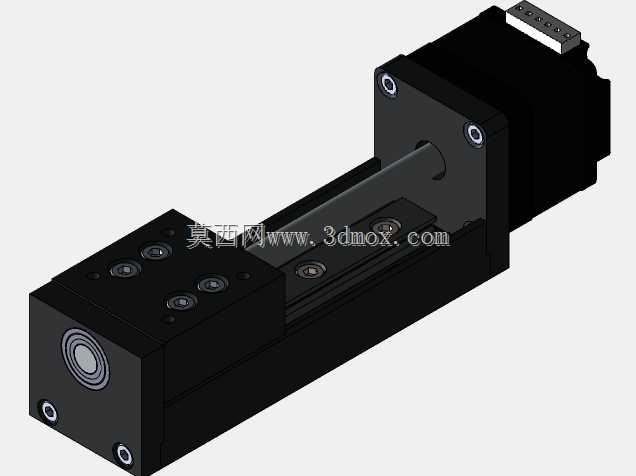

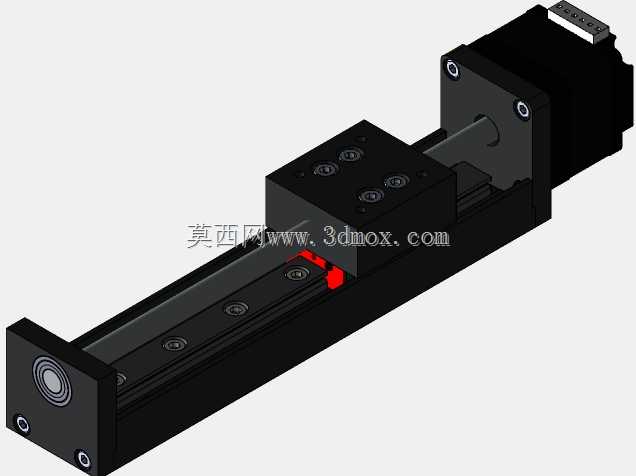

  建模时重点不在外观堆砌,而在运动关系和安装边界是否可信。电机外形、端部接线座、托架孔位、导向杆间距、底座固定孔以及端盖轮廓都需要保持一致;丝杠中心线应与导向方向平行,托架行程不能与电机座、端盖发生干涉。若在装配体中做机构模拟,滑动托架应沿同一轴向移动,电机本体和基座保持固定,端盖、紧固件、光杆之间的同轴与间距关系也要闭合。对于多行程配置,可通过共享零件、调整丝杠与基座长度、改变托架初始位置来形成50mm、100mm、150mm、200mm等不同规格,而不是把每个规格当作完全无关的模型重建。

  实际使用中,短行程版本更适合空间紧张、节拍快、负载轻的场合,例如微型阀门启闭、测试针床下压、样品台换位;长行程版本则可用于短距离推料、扫码枪移位、小型工作台横移。选型时不能只看总长度,还要确认有效行程、端部死区、螺钉孔距、托架高度和电机外伸尺寸。若设备侧板之间预留的是狭长通道,模组的宽度、电机尾部接线空间以及托架上方负载高度都应提前干涉检查;若需要垂直安装,还要考虑断电后负载自重、丝杠阻力矩以及电机保持扭矩是否足够。

  该类模组的优势是结构紧凑、控制方式成熟、安装孔位规则,适合与标准铝型材、立板和薄板治具配合。设计人员在布置时通常会把基座作为基准面,先固定模组,再调整被驱动元件与托架的连接面;若负载存在偏置,应尽量让作用力靠近导向中心,避免托架承受过大弯矩。维护层面,导向杆和丝杠区域需要保持清洁,少量润滑可降低磨损;外壳虽然提供了基本遮蔽,但在粉尘较大或切削液环境中仍应增加防护罩或改变安装方向。

  三维建模阶段还应关注工程出图所需的表达:基座固定孔、托架安装孔、电机外轮廓、端部支撑厚度和总高需要能够直接用于空间校核;运动件与固定件应分层装配,便于在BOM中区分电机、轴、托架、端盖和紧固件。对自动化设备工程师来说,这种模型的价值不仅是展示外观,而是能在布局阶段验证行程、连接方式和周边干涉,让机械结构、电气接线和控制逻辑尽早协同。
