NMRV蜗轮蜗杆减速驱动一体机结构

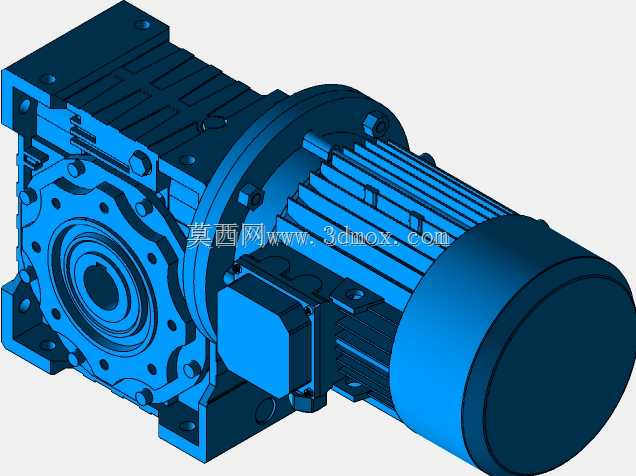

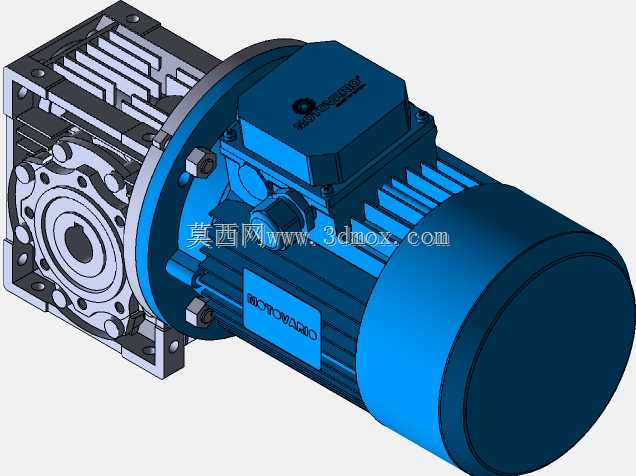

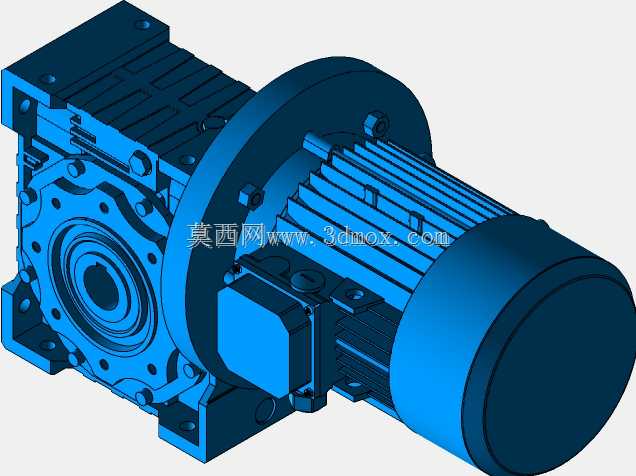

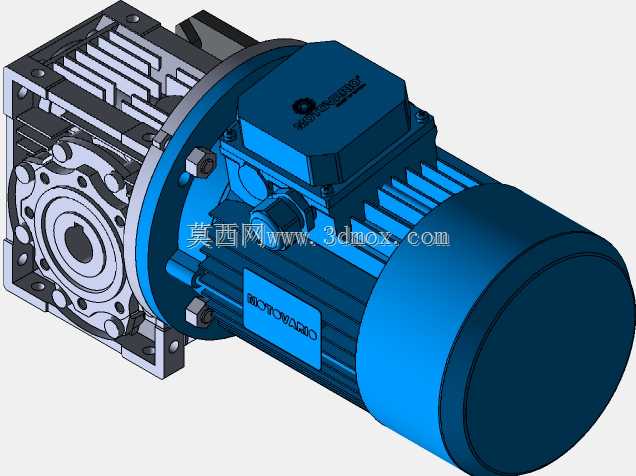

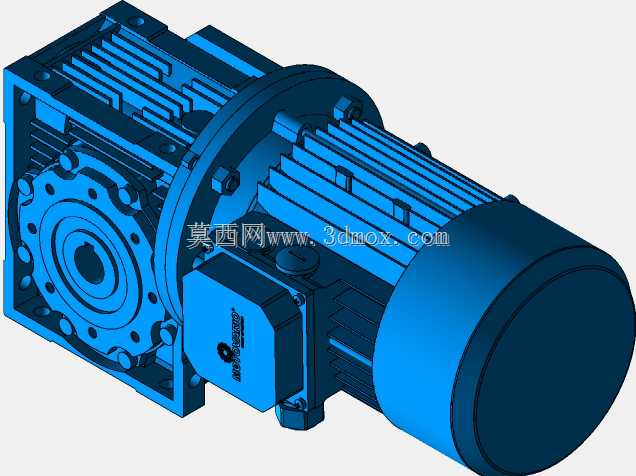

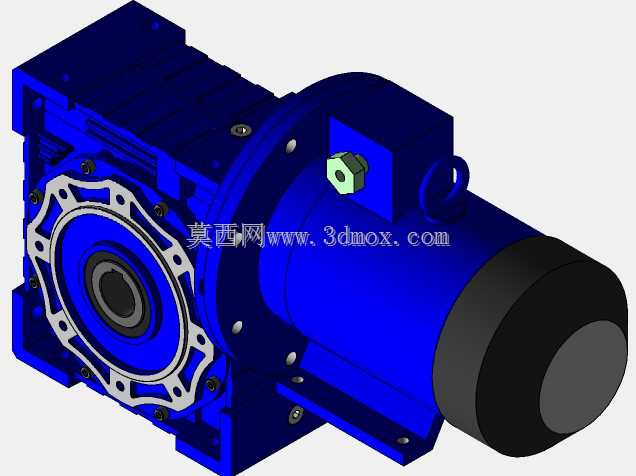

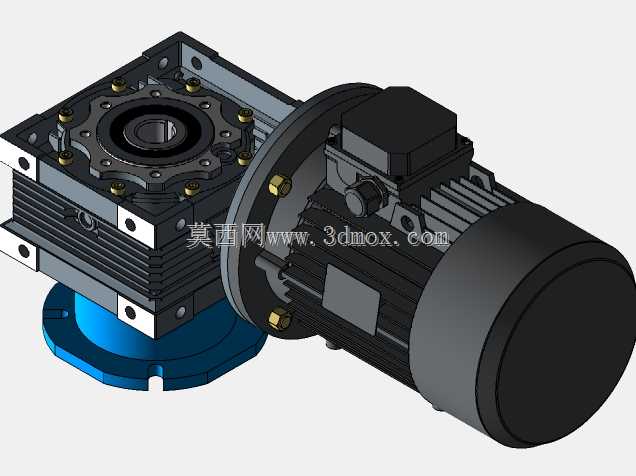

　　这套三维结构呈现的是NMRV系列蜗轮蜗杆减速单元与立式驱动电机组合后的完整传动总成，覆盖050至130机座区间的典型布置关系，适合在轻工输送、包装辅机、食品搅拌、小型升降机构、工位翻转装置以及自动化流水线中作为低速大扭矩输出部件使用。现场选用这类传动件时，往往不是单独核对箱体外形，而是要把电机接线空间、蜗杆输入端连接、蜗轮输出轴朝向、安装法兰配合面和周边护罩距离一起纳入布局。

　　从实际用途看，蜗轮蜗杆减速段承担高减速比、低噪声运行和反向自锁倾向较强的传动任务。高速电机的旋转经蜗杆传入，蜗轮轴以较低转速输出，能够把电机的小扭矩转化为执行端所需的较大扭矩。对于皮带输送机头部驱动、转盘分度、搅拌桶、阀门启闭、小型卷扬和倾角调节等工况，这种结构不需要复杂的多级齿轮箱即可获得紧凑布局。模型中蓝色透明表达的箱体部分便于观察内部腔室、轴承位、蜗杆啮合区域以及螺栓连接关系，灰色实体部分则表现电机、输出法兰、端盖和散热筋等外部结构。

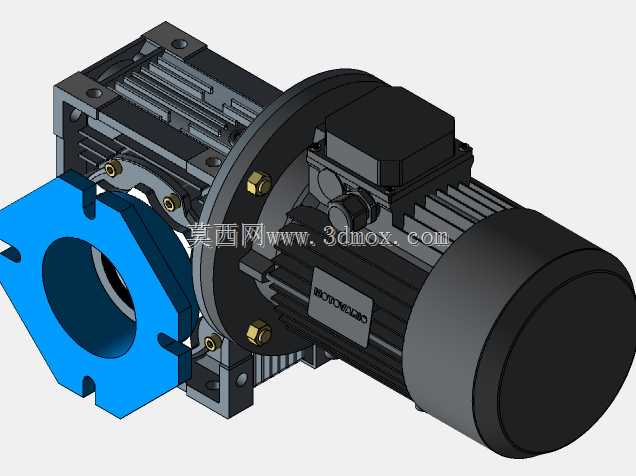

　　设计思路上，NMRV箱体采用近似方形的铝合金壳体轮廓，四周预留加强筋和安装孔位，使整机既能法兰式安装，也能通过底脚或输出面固定。蜗轮输出侧设置圆形法兰和中空/轴伸连接区域，方便与设备主轴、链轮、联轴器或转盘支座对接。蜗杆输入侧与电机之间通过过渡连接座同轴装配，电机端盖、接线盒位置和散热外壳均在模型中保留，这对整机干涉检查很关键。若只绘制减速机而省略电机，工程布置时常会低估接线盒旋转空间、电机尾部长度以及维护拆卸距离。

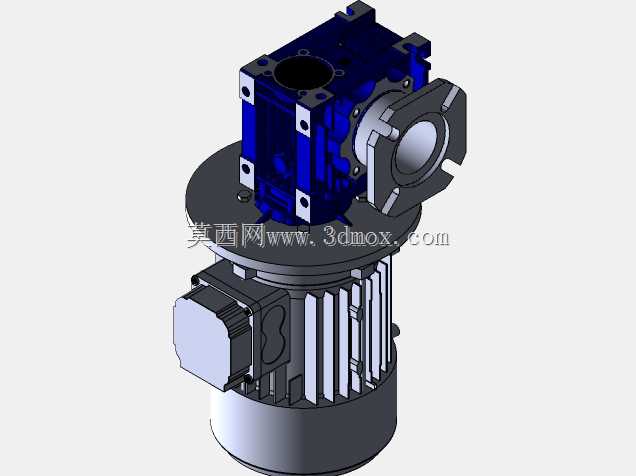

　　外形边界需要按装配状态校核。上部减速箱体的宽度、高度和输出法兰外圆决定执行机构旁的最小包络，下部立式电机的筒身直径、散热筋外凸尺寸、接线盒突出量和底脚支撑范围则决定机架开孔与护罩尺寸。安装时应保证蜗轮输出轴线与负载轴线同轴，法兰止口承受径向定位，螺栓孔承担锁紧；电机与减速箱连接面不得强行拉扯，以免蜗杆输入轴产生附加弯矩。对于带制动器或变频控制的电机，还需在尾部预留制动模块、编码器或接线插头的空间。

　　结构细节方面，箱体上的通孔、沉孔和定位面反映了NMRV系列常见的多面安装特征。输出端盖通过多颗螺栓固定，既约束蜗轮轴轴承位置，也提供密封和检修界面。蜗杆端靠近电机连接座，输入轴线与蜗轮输出轴线在空间上呈交错布置，这正是蜗轮蜗杆传动区别于平行轴齿轮箱的地方。电机外壳的纵向散热筋增加空气对流面积，接线盒侧向布置便于线缆引入，但在密集设备中应避免接线盒朝向机架立柱或防护板。

　　选型建模时，应先确定输出转速、额定扭矩、径向载荷和工作制，再反推减速比与电机功率。三维布局阶段要重点检查三条边界：一是输出法兰到负载构件的轴向距离，二是箱体侧面安装螺栓是否有扳手空间，三是电机下方或侧面是否能完成接线和拆装。若设备需要频繁启停、冲击加载或悬挂安装，还应在输出轴处校核轴承承载，并在机架上设置足够刚度的支撑面。该模型把减速机、连接法兰、电机和外部附件作为同一总成表达，能够直接用于设备总装干涉检查、安装板开孔参考、维护空间评估和传动方案沟通。
