工业液晶显示模组安装固定面板结构

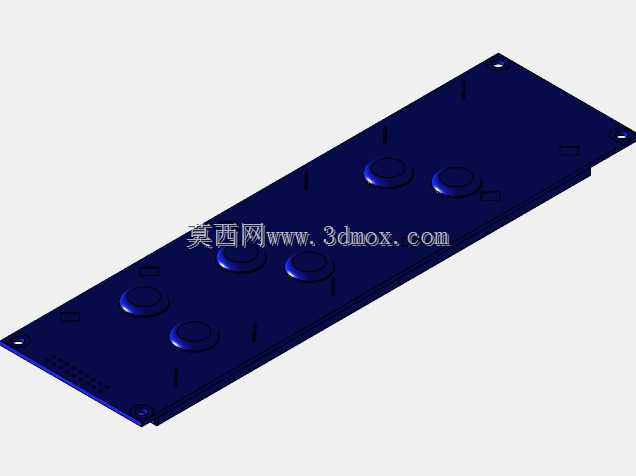

　　这款结构件是面向工业级液晶显示模组配套设计的安装承载面板，在通讯终端、工业控制人机交互界面、嵌入式设备显示单元等场景中承担核心承载与定位作用，日常使用中需要同时兼顾模组固定精度、环境耐受能力与装配兼容性，是显示类电子设备中连接显示模组与设备外壳的关键衔接零件。从实际工程落地的角度看，这类面板的设计首先要匹配显示模组的可视区域边界，本次设计的面板整体外轮廓尺寸为190x54mm，预留的可视窗口区域尺寸为147x29.5mm，刚好适配单字符尺寸2.78x4.89mm的段码液晶显示模组，窗口边缘做了0.3mm的倒角处理，避免装配时刮伤液晶模组的偏光片表层，同时在窗口周边预留了0.8mm的承托台阶，台阶高度与液晶模组的边框厚度完全匹配，

　　装配时模组可以直接嵌入台阶定位，不需要额外调整位置就能保证显示区域与外窗口的同轴度，避免出现显示内容偏移、边框遮挡可视区域的问题。面板上的六个圆形凸台结构是专门为背光模组的缓冲垫预留的安装位，每个凸台的高度统一为1.2mm，凸台表面做了网纹滚花处理，装配时背胶缓冲垫粘贴在凸台上不会出现滑移，能够均匀分散液晶模组受到的外部压力，避免设备在受到振动、冲击时模组局部受力过大出现液晶漏液、显示缺划的问题。面板四角的安装孔采用了沉孔设计，沉孔深度1.5mm，适配M2规格的沉头螺钉，装配后螺钉头完全没入面板表面，不会突出影响设备外壳的装配平整度，孔位周边做了加厚的加强筋结构，即使螺钉锁紧扭矩达到0.3N·m也不会出现孔位开裂、面板变形的问题。

　　考虑到工业场景的使用环境，这款面板选用的是耐温范围覆盖-20℃到70℃的工程塑料材质，采用STN类透射式液晶配套的面板遮光设计，面板内表面做了哑光黑色晒纹处理，能够有效减少背光光线在面板内部的漫反射，避免显示区域出现漏光、光晕的问题，可视角度设计覆盖60度范围，满足操作人员在设备正前方及侧方一定角度内都能清晰读取显示内容的使用需求。在装配兼容性设计上，面板侧边预留了三个定位卡扣位，对应设备外壳上的卡槽结构，装配时可以先通过卡扣将面板预固定在外壳上，再锁紧四角的螺钉，不需要额外的工装扶持就能完成装配，能够有效提升产线的装配效率；面板背面的走线槽深度为1mm，宽度为2mm，刚好容纳液晶模组的FPC排线，槽位边缘做了圆角处理，

　　避免排线装配时被锐边割伤绝缘层，同时槽位上预留了两个排线固定柱，装配时可以用扎带将排线固定在柱位上，避免设备振动时排线反复弯折出现断线故障。从结构强度的角度考虑，面板整体壁厚均匀控制在1.5mm，既不会因为壁厚过大导致成型时出现缩痕、翘曲的问题，也不会因为壁厚过薄导致整体刚度不足，在受到10N的侧向压力时面板的形变量不超过0.2mm，完全不会影响内部液晶模组的固定精度。面板表面的字符印刷区域预留在可视窗口下方，区域表面做了高光处理，印刷的字符附着力能够达到百格测试4B以上标准，长期使用不会出现字符脱落、磨损的问题。在实际选型适配时，这款面板可以直接配套同尺寸的段码液晶模组、背光板与导电胶条使用，不需要额外修改结构尺寸，能够直接替换同规格的老旧设备面板，在通讯类手持终端、工业控制显示面板、小型检测设备显示单元等场景中都能直接适配，装配完成后整体结构紧凑，固定可靠，能够适应工业现场的振动、温变等复杂使用环境，不会因为长期使用出现面板松动、显示偏移的问题。
