导轨式工业信号转换隔离模块结构设计

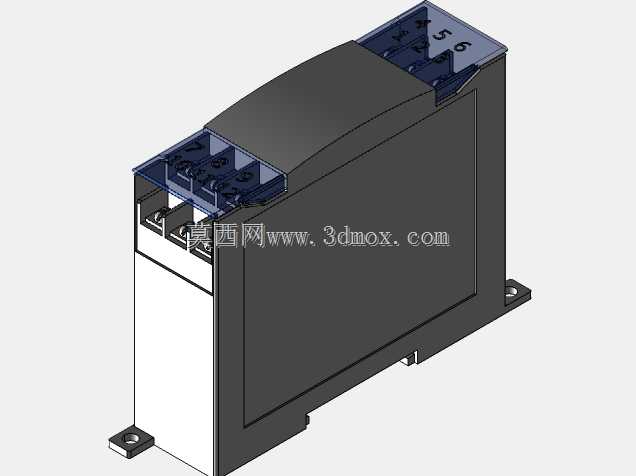

　　在工业自动化控制系统的现场布线场景里，这类导轨安装式的信号转换模块是电控柜内极为常见的配套元件，主要承担不同制式电信号的隔离转换、回路抗干扰的核心作用，解决工业现场不同设备间信号电平不匹配、共模干扰导致的采集误差问题，广泛适配PLC IO扩展、传感器信号调理、工业通讯链路的信号中继环节。从结构设计来看，整体采用标准DIN导轨适配的安装基座，底部预留的卡扣安装位完全符合35mm标准导轨的安装尺寸规范，安装时只需将基座卡扣卡入导轨即可完成固定，无需额外打孔固定，适配现有电控柜内的通用安装梁，不会额外占用柜内的安装孔位资源。模块主体外壳采用阻燃工程塑料材质，上半部分做了弧形曲面过渡，既可以提升外壳的结构强度，

　　避免柜内布线拉扯时出现外壳开裂，也能减少相邻模块安装时的边角干涉，并排密集安装时不会出现边角卡滞的问题。上下两端的接线端子采用透明防护盖设计，端子排的编号直接模印在透明盖表面，接线时可以直接对应端子编号完成线序压接，透明盖也能防止现场布线时金属碎屑掉入端子排引发的短路故障，同时端子的接线孔深度适配1.5平方毫米的多股铜芯线，压接螺丝的扭矩控制在0.5N·m即可完成可靠压接，不会出现压接过紧导致线芯断裂、压接过松导致接触不良的问题。从安装边界来看，模块整体宽度控制在17.5mm的标准模数尺寸，和常规微型断路器的模数保持一致，电控柜内排布时可以和断路器、端子排等标准导轨元件并排安装，柜内排布的空间利用率更高，

　　模块深度方向的尺寸控制在75mm以内，安装后不会超出常规电控柜的内深边界，柜门关合时不会和模块本体产生干涉。设计过程中充分考虑了现场维护的便利性，模块上下两端的端子排采用插拔式结构，维护更换时不需要重新拆除每一根接线，只需拔下端子排即可完成模块整体更换，大幅缩短现场故障排查的停机时间。外壳侧面做了细密的散热格栅，模块内部电路工作产生的热量可以通过格栅自然对流散出，在-20℃到60℃的工业现场环境温度范围内，不会出现内部元件过热导致的参数漂移问题。顶部的状态指示区域预留了透明视窗，可以直接观察内部电路板上的工作状态指示灯，现场巡检时不用拆除模块就能快速判断模块的供电、信号通断状态，不用额外外接检测设备就能完成初步故障排查。

　　在结构强度设计上，底部的安装基座和主体外壳采用卡扣加定位柱的双重固定方式，在设备运输、现场震动的工况下，不会出现外壳松脱、内部电路板移位的问题，适配冶金、化工、电力等存在持续震动的工业现场工况。接线端子的防护等级达到IP20，手指无法直接触碰带电部位，满足电控柜内的安全防护要求，不会出现运维人员误触碰导致的触电风险。模块的整体外形没有突出的尖锐边角，安装和维护过程中不会划伤操作人员的手部，也不会刮破相邻线缆的绝缘层，减少现场布线的安全隐患。
