2402字符型黄绿背光液晶显示模组

　　这块2402字符液晶显示模组在工业现场的使用场景其实非常集中，但凡需要脱离上位机屏幕、在设备本地直接呈现运行参数的场合，几乎都能见到同规格产品的身影。老旧数控操作台的状态提示面板、小型温控柜的参数回显区、电力监测终端的本地读数位、台式检测仪器的人机交互窗口，都会选用这类字符屏——它不需要承载复杂图形，只负责把固定行数的ASCII字符、数字和少量自定义符号稳定刷出来，对主控资源占用极低，搭配8位并口或者串行时序就能完成驱动，远比点阵图形屏省代码、省引脚。

　　从实际选型角度看，这块屏采用STN黄绿色正极性显示架构，配合LED黄绿色背光，在车间普通照明环境下的可读性很有特点：黄绿底色搭配深色字符的对比度柔和，长时间盯着读数不容易视觉疲劳，即便背光驱动电路出现异常，环境光充足时依然能靠液晶屏本身的偏光反射看清内容，这对常年连续运行的工业设备来说是很实在的冗余优势。模组标称的工作温区覆盖零下20摄氏度到70摄氏度，普通厂房、户外柜内带基础保温的场景都能适配，不会像消费级小屏那样低温下出现残影拖尾。

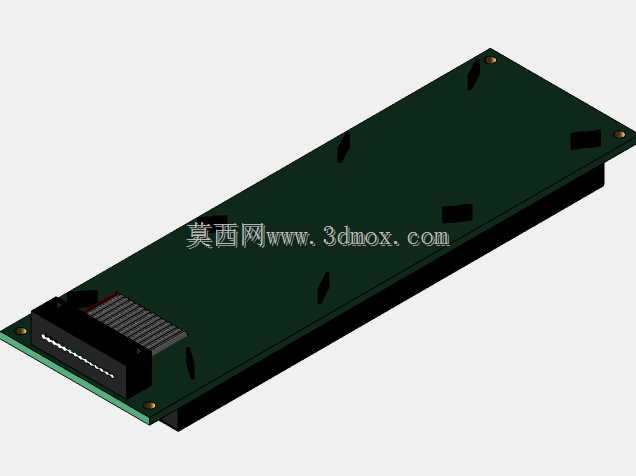

　　结构设计上，整块模组的外轮廓尺寸控制在118毫米长、36毫米宽，厚度方向贴合常规字符屏的堆叠逻辑：最底层是PCB承载基板，中间层是液晶玻璃与导电胶条压合结构，表层贴附偏光片，背光LED从侧边导光板入光，在薄型化的同时保证整面发光均匀。可视区域的玻璃有效面积为94.5毫米长、16毫米宽，刚好排布2行、每行24个字符位，每个字符块按照标准5×8点阵布局，字符之间预留固定间隔，兼容主流LCD字符驱动库的字模定义，工程师移植显示代码时几乎不需要重新做坐标映射。6点钟视角的设定，对应操作人员站在屏体正前方、视线略微向下俯视的安装姿态，这也是绝大多数壁挂机柜、台式仪器面板的典型观察角度，从这个方向看过去字符对比度最高，侧视时的灰阶衰减也符合STN屏的固有特性。

　　接口部分采用16针排座连接，引脚排布覆盖电源正负极、对比度调节、寄存器选择、读写控制、使能信号以及8位数据总线，部分兼容串行模式的版本也可通过跳线转接，适配不同主控的引脚资源。做结构建模时，屏体四角预留的金属安装孔是重点配合边界，锁付M2规格螺钉即可把模组固定在面板内侧的塑料支柱上，屏面与面板开窗之间需要预留薄海绵防尘垫的压缩量，避免漏光同时阻挡车间粉尘进入偏光片表面。背部PCB上凸起的驱动元件、排座高度都要在干涉检查时逐一核对，尤其是排针对接线束后的折弯空间，不能和柜内其他走线槽发生挤压。

　　建模过程中需要把液晶玻璃的分层厚度、背部金属屏蔽罩的卡扣位置、侧边背光焊盘的突出尺寸都还原到位，装配时才能准确判断面板开窗的大小——开窗既要完整露出94.5×16毫米的可视区，又要遮挡住玻璃边缘的封胶边框，通常开窗尺寸会比可视区每边小0.5到1毫米，靠面板丝印黑边压住屏体边缘。这类模组在维修替换时通用性很强，同尺寸同接口的产品可以直接互换，三维模型把安装孔位、接口位置、整体厚度做精准后，后续设备改型换代时直接调取复用，能省去反复测绘实物的工作量。
