NanoPi NEO Core核心板三维结构设计

　　在嵌入式智能硬件的结构开发工作中，核心板作为承载核心运算能力的模块化组件，其三维结构的精准度直接决定了载板适配、外壳装配、整机散热等多个环节的落地可行性，本次完成结构建模的NanoPi NEO Core类核心板，就是面向小型化嵌入式场景的典型核心运算组件。从实际工程应用场景来看，这类小尺寸核心板常被用于物联网边缘采集节点、小型智能网关、便携式检测设备、迷你工控终端等产品中，相比完整尺寸的开发板，核心板剥离了冗余的外接接口与外设电路，仅保留核心运算、存储与基础电源管理电路，通过板对板排针与定制载板连接，能够大幅压缩整机产品的内部占用空间，帮助终端产品实现紧凑化的结构设计。

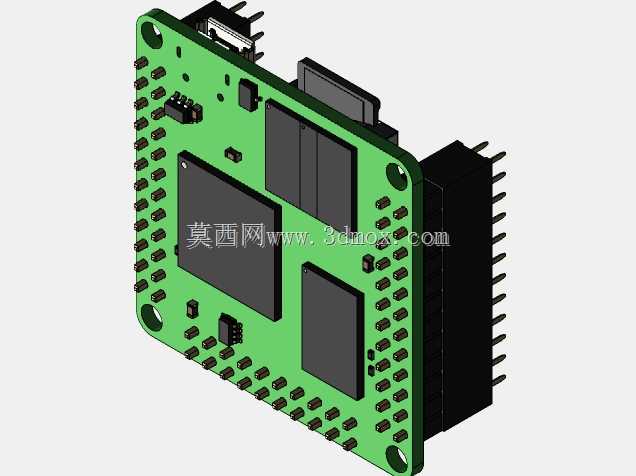

　　从产品功能特性对应的结构设计来看，该核心板采用四层绿色阻焊PCB作为基底，板上集成了主运算处理器芯片、两颗大容量存储芯片、电源管理芯片以及少量贴片阻容元件，所有贴片元件的布局均遵循信号完整性要求，主芯片布置在PCB板面的核心区域，存储芯片紧邻主芯片排布以缩短高速信号走线长度，电源类元件布置在板边靠近供电输入排针的位置，减少电源路径的压降与干扰。板体的四个边角设计了金属化安装孔，安装孔的内径匹配常用的M2铜柱规格，孔位周边做了阻焊开窗处理，保证安装时铜柱与PCB接地层可靠接触，既可以实现核心板与载板之间的机械固定，也能辅助提升整机的电磁屏蔽性能。

　　在接口结构的设计上，核心板的两个相邻侧边布置了两排立式排针，排针的引脚间距严格遵循2.54mm标准排针间距规范，排针的伸出长度、塑封体高度都按照通用板对板连接的尺寸要求设定，能够直接匹配市面上常用的对应排母座，在建模过程中特意对排针的引脚位置、塑封体与PCB板面的间隙做了精准还原，避免结构设计阶段出现排针与载板元件干涉、插合不到位的问题。需要说明的是，板上部分小型贴片元件的位置做了近似化处理，这类元件本身尺寸极小，且不涉及核心安装边界与结构干涉校验，在整机结构设计阶段不会对装配产生影响，核心的安装孔位、排针位置、大尺寸芯片的外形与高度、PCB板的整体轮廓尺寸均按照实物1:1还原，完全能够满足结构干涉检查、安装空间预留、散热结构设计的工程需求。

　　从外形尺寸与安装边界来看，该核心板整体为正方形板体，板厚采用常规嵌入式核心板的1.6mm标准PCB厚度，板上最高的元件为侧边的立式排针，其次是主芯片与存储芯片的塑封体高度，所有元件的高度均控制在较低范围内，能够适配超薄型的整机外壳设计。在进行载板设计时，需要在核心板投影区域内避开超过0.5mm高度的元件，防止核心板焊接（插合）后出现元件顶碰的问题；在进行外壳设计时，核心板主芯片对应的上盖位置可以预留导热硅胶垫的压缩空间，将芯片热量传导至外壳金属部分提升散热能力，四个安装孔对应的载板位置需要预留对应的固定孔位，可采用铜柱支撑或者螺丝直接锁紧的方式完成核心板与载板的机械连接。

　　在实际的项目开发中，这类核心板的三维模型主要用于两个阶段的设计工作：一是前期方案选型阶段，通过导入三维模型评估核心板在整机内部的布置空间，确认接口位置是否与整机的外接接口走向匹配，安装孔位是否能够与整机内部的固定筋位对齐；二是详细结构设计阶段，依托模型的精准尺寸完成载板的元件避让设计、外壳的内部筋位与固定柱设计、散热结构的间隙设计，减少后期打样阶段出现结构干涉、装配困难的概率。相比仅依靠二维datasheet尺寸进行结构设计，精准的三维模型能够更直观地呈现各个元件的空间位置关系，尤其是排针这类跨板连接的元件，能够直接在装配环境中模拟插合状态，检查排针长度是否与载板厚度、焊接余量匹配，避免出现排针过长顶到载板背面元件、或者排针过短插合不到位导致接触不良的问题。

　　另外在建模过程中，对PCB板的边角做了圆角处理，与实物的边角工艺保持一致，避免在结构装配时锐角边角划伤线材或者绝缘层；板上的所有贴片元件都按照实物的外形轮廓做了简化建模，保留了元件的实际安装高度与占位尺寸，既保证了干涉检查的准确性，也控制了模型的整体数据量，不会因为模型过于细碎导致装配环境卡顿。对于需要进行散热仿真的项目，也可以基于该模型赋予不同元件对应的材料属性，主芯片设置对应的功耗参数，完成初步的热仿真评估，确认核心板在密闭外壳内的工作温度是否在器件允许范围内，是否需要额外增加散热片或者散热开孔。
