BeagleBone绿色开源开发板结构设计

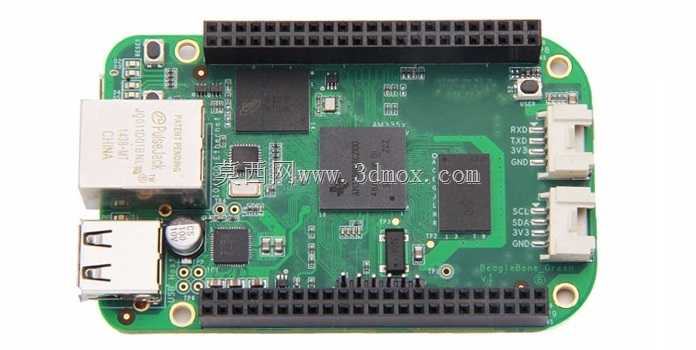

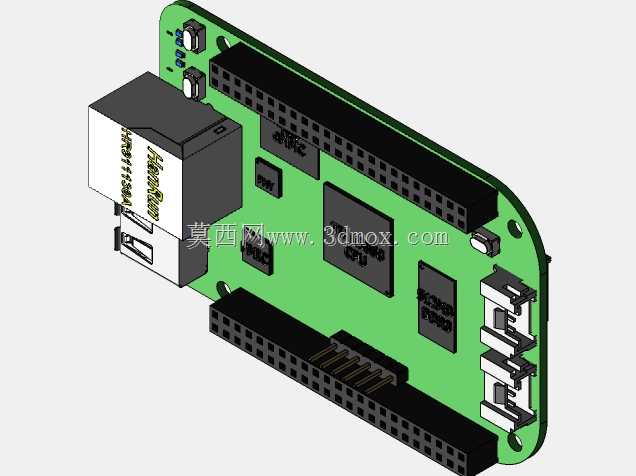

　　这块绿色BeagleBone开发板的三维结构，重点不在装饰性外观，而在板卡边界、接口排布、连接器高度和装配干涉关系的还原。做嵌入式设备结构设计时，开发板往往不是孤立存在的，它会被放进工业网关、小型控制器、教学实验台、数据采集终端或机器人控制盒中，因此板卡外形、四角安装孔、排针高度、网口和USB口的突出尺寸，都会直接影响外壳、支架和内部走线。

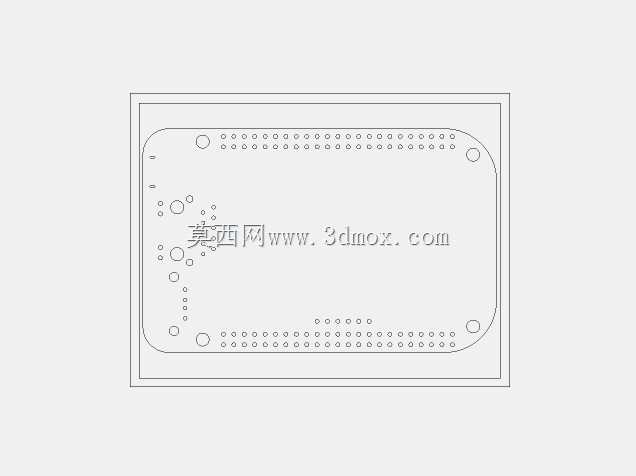

　　从板型看，该板采用近似矩形的PCB轮廓，靠近外侧的位置做了圆弧过渡，四角保留安装孔位。建模时不能只画一块平面电路板，必须把孔位中心距、板边到孔心的距离、孔径以及周边器件避让区表达清楚。实际装机时，这些孔既可能配合铜柱、尼龙螺柱固定，也可能通过隔离柱叠装在底板上；若孔边距离估算不足，螺钉头、垫圈或焊盘会与外壳筋位发生干涉。板厚通常按常规多层PCB厚度建立，配合元器件高度形成完整的三维包络，便于后续检查上盖间隙。

　　板卡两侧的长排针是结构设计中最需要关注的部分。双排连接器沿板边长距离布置，针座本体高度、黑色塑料基座宽度、引脚伸出方向以及焊点区域都应保留。排针不仅承担GPIO、电源、总线和调试信号扩展，也决定了上层扩展板或转接板的堆叠高度。若设备内部需要在板卡上方布置屏蔽罩、散热片或线束，就必须以排针最高点作为高度基准，而不能只参考主芯片封装。对于采用排线连接的方案，还要在排针外侧预留插头插入空间，避免插头与壳体侧壁相顶。

　　网络接口和USB接口位于板卡一侧，属于典型的对外插拔器件。RJ45接口带有金属屏蔽壳，体积较大，后侧连接脉冲变压器和相关阻容器件，前端开口需要与外壳面板精确对齐。结构建模时应体现接口前端面相对PCB边的位置，以及金属壳高度和宽度，方便设计面板开孔、防尘盖和EMC弹片。USB-A接口同样突出于板边，接口周围需要保留U盘、无线网卡或数据线插头的插拔空间；在紧凑壳体中，若两个接口距离较近，宽体USB设备可能互相遮挡，这一点在整机布局阶段就要核查。

　　板卡右侧布置了白色多针连接器，用于电源、串口或扩展信号接入。这类连接器的锁扣方向、插头出线方向和插拔手位都影响壳体开口。若插头从侧面出线，外壳侧壁不能紧贴连接器；若设备采用导轨安装，还需考虑线缆弯曲半径，避免装配后线缆被盖板压住。白色连接器与板边之间的距离较近，建模时应保留塑料本体的倒角、加强筋和接口端面，不宜简化成单纯方块，否则在检查面板开孔时会产生偏差。

　　核心芯片、内存芯片和电源器件分布在板卡中央及周边。主处理器通常是整板热设计的关注对象，虽然该板卡功耗不高，但在密闭工业盒内长期运行时，仍需根据芯片高度判断是否预留散热片或导热垫空间。内存和存储芯片靠近处理器布置，结构上要关注器件封装高度与屏蔽罩之间的关系。电源区域包括电容、电感、稳压芯片和二极管等，电解电容高度明显高于普通贴片元件，往往成为上盖间隙校核的局部高点。

　　PCB表面的丝印、引脚编号和测试点在纯结构模型中可以适度简化，但接口定位、器件轮廓和安装特征不能省略。绿色阻焊层的视觉表达有助于识别板卡正反面，却不应掩盖工程目的：该模型更适合用于开发板载板、外壳、扩展坞和教学演示装置的空间校核。把板卡放入装配体后，可以依次检查底部焊点与底板的间隙、顶部排针与上盖的距离、侧方接口与面板开孔的同轴度，以及螺钉安装时工具是否被电容或接口遮挡。

　　在工业通讯场景中，这类板卡常承担边缘数据采集、协议转换、小型服务器或运动控制上位机的角色。外壳设计不仅要容纳电路板，还要给网口、USB、电源和调试线缆留出稳定插拔路径；在教学和原型验证场景中，则更强调排针可达性和扩展板兼容性。围绕这些用途建立三维模型时，应优先保证真实安装边界和关键器件包络，使结构工程师能够在不开样件的情况下完成干涉检查、开孔定位和堆叠方案评估。
