带滚轮压柄卧式微动限位开关

　　这款卧式微动开关采用顶部短滚轮压柄触发结构，整体为棕褐色绝缘壳体搭配金属插装引脚，是工业控制回路里最常用的小行程通断检测元件，在自动化产线、家电控制、小型机电设备里承担位置到位检测、门盖闭合确认、行程限位触发的功能。

　　从实际装机场景来看，这类开关常布置在设备滑动模组的硬限位端点、仓门开合的触碰位置、夹具夹紧到位的检测点位：当运动部件走到预设位置，会压下开关顶部的滚轮压柄，内部瞬动触点快速完成通断切换，给控制系统传回到位信号，避免机构超程碰撞、或者在门盖未闭合时误启动设备。顶部加装滚轮的设计，相比普通平压柄微动开关，更适配运动部件斜向扫过、横向滑过触发的场景，压柄和运动件之间是滚动接触，反复触发时不会出现平压柄被侧向剐蹭卡滞、磨损过快的问题，触发过程的阻力也更平顺。

　　结构设计上，壳体采用高强度热固性绝缘材质，整体为方正矮块造型，壳体侧面预留两个圆形安装定位孔，既可以用螺钉穿过孔位直接固定在设备安装板上，也可以搭配配套卡扣嵌入标准开关卡槽，安装方式灵活。底部引出的三个金属引脚为PCB插装样式，既可以直接焊接在控制电路板上完成电气连接，也可以搭配对应接插件压接后插接，适配不同的装配工艺。壳体内部的触点采用瞬动簧片结构，触发行程非常短，只要压柄被压下很小的距离，触点就会快速跳变，不会出现缓慢通断时的拉弧、接触不良问题，额定负载下可以完成数十万次的通断动作，稳定性远高于普通轻触开关。

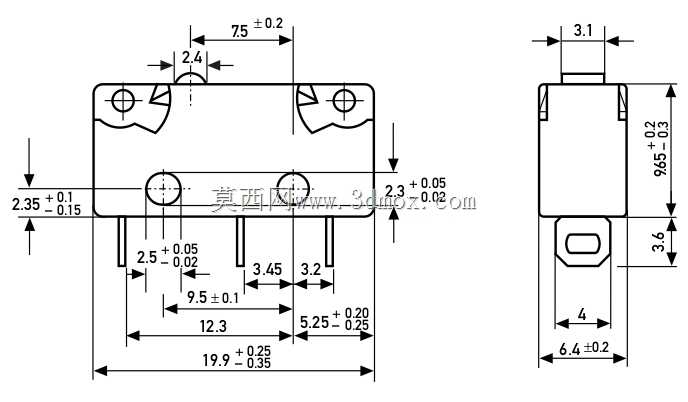

　　外形尺寸方面，这款开关属于中型微动开关规格，整体长宽高控制在很小的范围内，壳体宽度约20mm、长度约28mm、本体高度不含压柄约16mm，顶部滚轮压柄未被压下时的总高度约22mm，压下后的行程余量约3mm，安装时两个固定孔的中心距按照行业通用标准排布，引脚间距也符合常规PCB布局规范，不需要额外改孔就可以直接替换同规格的其他品牌微动开关。安装边界上，要注意在开关压柄的触发方向预留至少5mm的压动空间，侧向要留出1mm以上的间隙避免运动件剐蹭壳体侧面，引脚焊接时要控制焊接温度和时长，避免高温顺着引脚传入壳体内部导致簧片退火、弹性下降。

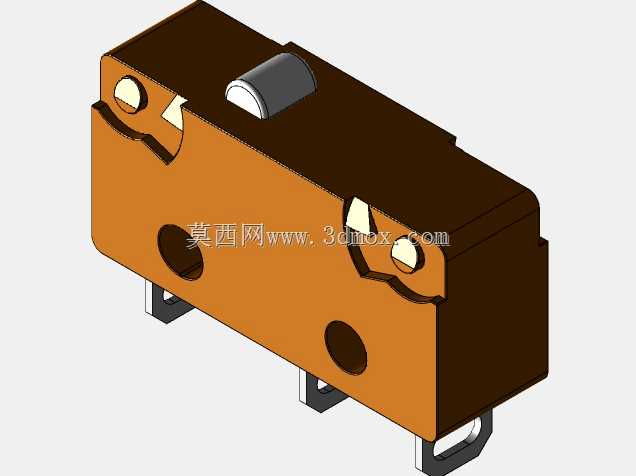

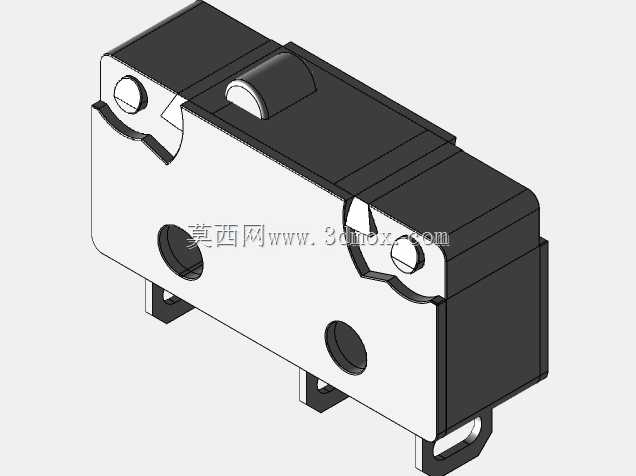

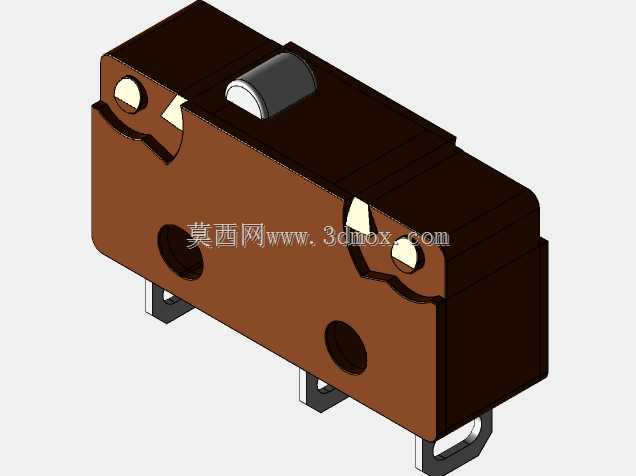

　　建模过程中完整还原了壳体的分模线、滚轮的金属转轴、三个插装引脚的折弯造型、侧面安装孔的沉台细节，滚轮部分做了可动的装配约束，可以直观演示压柄按下、弹起的全行程动作，在做设备整机布局时，可以直接导入模型校验触发位置是否合理、运动部件扫过开关时有没有干涉，提前发现安装空间不足、触发点位偏移的问题，不用等实物装机再反复调整支架位置。这类开关的选型要点首先是确认触发方式：如果是垂直向下按压可以选平压柄款，要是运动件是横向移动扫过开关，选这款带滚轮的款式能大幅降低触发阻力和磨损；其次确认引脚形式，PCB板载安装选直插引脚，外接导线选快接端子引脚；最后根据回路的电压电流参数选择对应触点容量的型号，避免小容量开关用在大功率回路里出现触点熔焊粘连的故障。在3C检测设备、小型包装机械、家用厨电、电动工具里，这类微动开关都是成本低、可靠性高的检测元件，整机设计时把开关的安装基准和运动部件的触发面公差配合好，就能长期稳定完成位置信号采集的工作。
