多鳍片铝合金电子散热片结构

　　该散热件面向功率电子模块、通信终端、工控板卡及小型电源组件的被动散热场景，核心作用是把芯片、功率管或封装壳体传导到底板的热量，通过大面积鳍片与空气接触后自然对流散出。在密闭机箱、壁挂通信盒、嵌入式控制设备等空间受限位置，风扇往往受噪声、寿命和防尘条件限制，这类平直多鳍片结构能够依靠稳定的烟囱效应形成竖向气流，适合长期免维护运行。

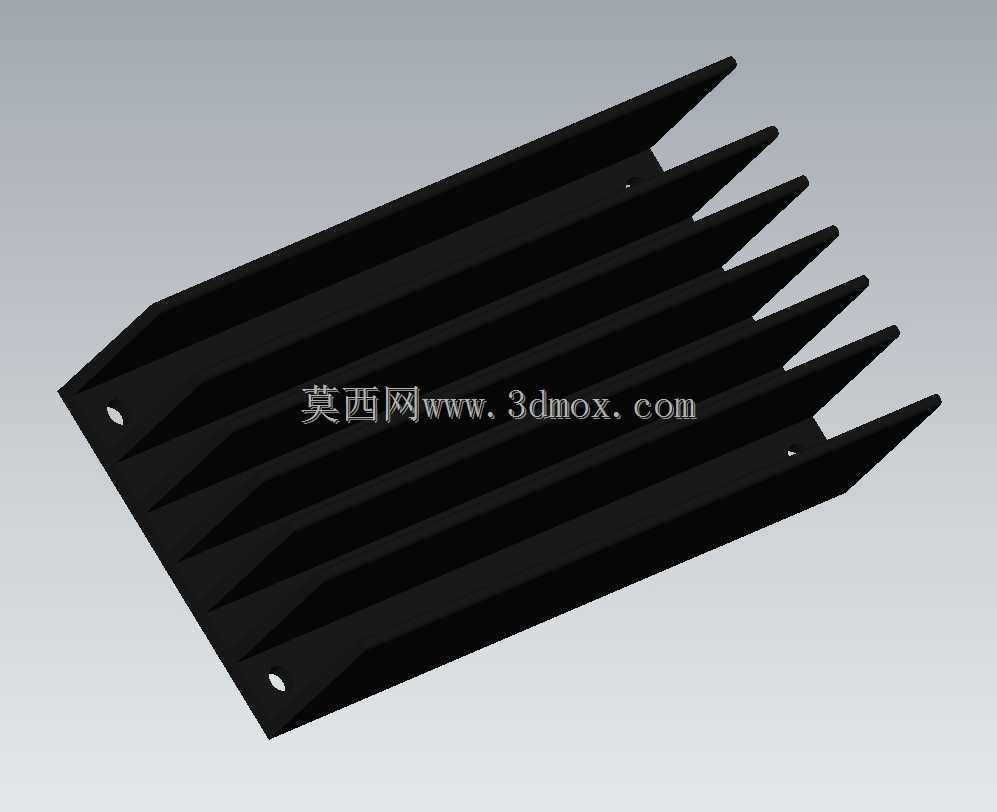

　　外形采用长方形底板配合多条平行直立鳍片，底板长度方向为主要散热扩展方向，鳍片沿长度连续布置，使热量从底部接触区向各片均匀分配。底板四角设置安装孔，孔位靠近边缘，便于通过螺钉将散热片压紧在发热器件或设备壳体上；实际装配时需要在接触面涂覆薄层导热硅脂或设置导热垫，以降低芯片封装、绝缘片与金属底板之间的接触热阻。孔边保留了足够实体宽度，避免锁紧时局部应力集中，也让底板在反复拆装后不易变形。

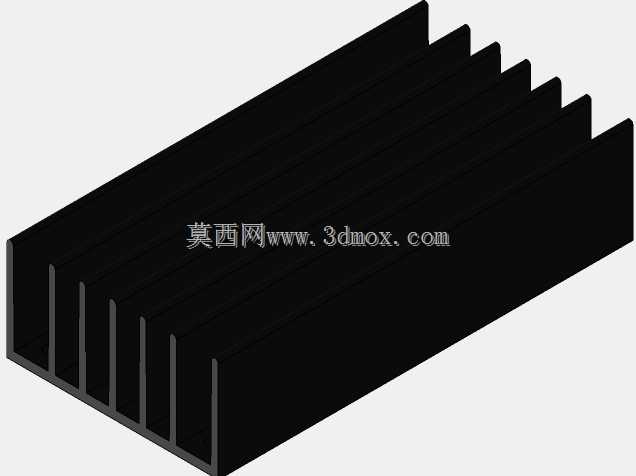

　　从结构设计思路看，鳍片高度、片间距和底板厚度需要在散热能力、重量、风阻与加工成本之间平衡。较高鳍片可以增加换热面积，但会提高外形包络并降低片根结构刚度；片间距过小则在自然对流条件下限制边界层发展，灰尘积累后还会进一步阻塞通道。该件采用较宽的平行通道，空气从鳍片间顺畅通过，适合无风机环境；鳍片与底板为连续金属传力路径，片根过渡处避免尖锐缺口，有利于降低压铸、挤压或机加工后的应力风险。

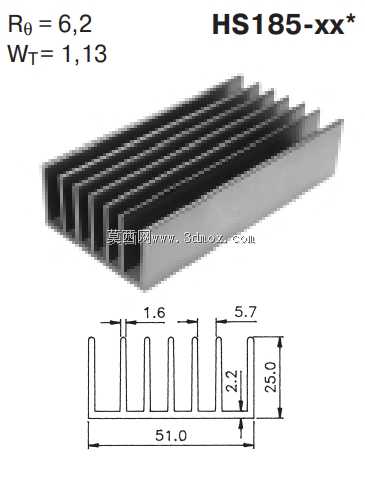

　　底板下表面承担热输入功能，设计时应关注平面度和表面粗糙度。若与功率器件直接贴合，局部翘曲会使实际接触面积明显减小，因此建模中需要把安装基准面、孔位中心距和鳍片顶面高度作为关键尺寸控制。散热片长度约100mm，底面宽度与鳍片阵列相匹配，整体高度由鳍片决定；在设备布局时，除预留本体包络外，还应在鳍片上方和进出风方向保留开放空间，不能让线缆、标签或相邻PCB紧贴鳍片，否则会切断对流通道。

　　在通信工具类产品中，这类散热片常用于射频功放、电源管理板、边缘计算网关或小型中继设备。设备外壳若为塑料件，可把散热片贴装在内部发热芯片上，再通过壳体开孔或导热路径将热量引导至外部；若外壳为金属件，也可将散热片与内壳体共同构成热扩散结构。选型时不能只看鳍片数量，还要结合发热功耗、环境温度、允许结温、安装姿态和周围风道判断。水平安装与竖直安装的对流方向不同，鳍片走向应尽量顺应热空气上升路径。

　　三维建模时，底板、鳍片和安装孔可按实际加工方式组织特征。若按铝挤压型材思路设计，截面应保持沿长度方向一致，端部孔位通过后加工完成；若采用压铸或机加工，则可在局部增加倒角、沉孔或避让槽。模型中应保留鳍片根部圆角、安装孔边距和底板厚度，这些细节直接影响热传导和结构强度。装配检查时还要关注螺钉头与鳍片间隙、周边电容电感高度、PCB器件限高以及维修拆装工具空间。

　　该结构没有运动部件，可靠性主要取决于材料导热性能、表面处理和安装接触状态。黑色表面有利于辐射换热，阳极氧化处理也可提高耐蚀性；但表面涂层不能过厚，以免增加界面热阻。对于批量设备，建议在样机阶段通过热像仪检查底板到鳍片顶端的温度梯度，若片尖温度过低，说明鳍片利用率不足，可降低片高或减小片数；若底板中心温度过高，则应增加底板厚度、改善接触面或扩大安装范围。整体而言，该模型提供了一个典型自然对流散热结构的清晰几何参考，适用于电子设备热设计校核、机箱布局干涉检查以及散热件选型对比。
